Bau der Raumsonde für NASA's Psyche Mission

Hallo allerseits,

also dann zur Anprobe, wozu das zusammenhängende Gestänge schnell aufgesteckt war.



Anschließend habe ich mit Insektennadeln seitliche Begrenzungen angebracht.





Danach habe ich die X-Band High Gain Antenna dazu gestellt, die gerade noch so dazwischen passt.







Nun brauchte ich aber noch die Blanket-Verkleidung der Innenseite des Gestänges, wozu ich die bisherige Vorlage verwendet habe, die aber geringfügig kleiner sein musste. Deshalb habe ich vorsichtig die überstehenden Ränder markiert, was eine heikle Angelegenheit war.







Anschließend habe ich noch den hinteren Rand der Antenne markiert, bis zum dem die innere Blanket-Folie mindestens reichen muss.



Zur abschließenden Verkleidung der Innenseite habe ich das Gestänge wieder auf die kleine Balsa-Platte gesteckt und die Seitenwände fixiert,



und die Ränder der Vorlage für die Innenverkleidung beschnitten.



Obwohl ich nicht den berechneten Platz hinter der Rückwand des Gestänges habe,



wollte ich doch zumindest eine gewisse Breite der Verkleidung andeuten, wozu ich vier innere Streben eingeklebt habe.





Damit kann ich mir nun die rückseitige Blanket-Verkleidung des Gestänges vornehmen. Da es darauf auch einige dieser Markierungsstreifen gibt, wie auf den Bildern zu sehen war, muss ich dazu die Blanket-Folie zunächst wieder mit markierten Tape-Streifen bekleben, wie gehabt.

Hallo allerseits,

irren ist menschlich, sprach der Igel, und stieg vom Stacheldraht.

Aber der Reihe nach. Zunächst habe ich wieder damit begonnen, die markierten Tape-Streifen entsprechend meiner Vorlage auf die Blanket-Folie zu kleben, zunächst auf deren Rückwand,



und anschließend auch auf den beiden Seitenflächen. Dieses zusammenhängende Blanket hätte auch gut als Innenverkleidung des Gestänges gepasst. Aber das war leider auch der Trugschluss in meiner Überlegung, die nur gestimmt hätte, wenn ich die inneren Streben des Gestänges nicht noch eingeklebt hätte.



Das fiel mir dann bei der ersten Anprobe auch schnell wie Schuppen von den Augen, weshalb ich die Tape-Streifen auf den Seitenflächen gleich wieder entfernt habe.



Da sich durch die Streben der verfügbare Innenraum verkleinert hatte, musste ich auch den erforderlichen Freiraum für die X-Band High Gain Antenna neu überdenken. Deshalb konnte ich dann auch die nunmehr unnötigen Seitenteile der Blanket-Folie abschneiden sowie verschiedene Einschnitte am unteren Rand vornehmen.



Damit kann es aber nun mit der kniffligen Verklebung der rückwärtigen Gestänge-Verkleidung weitergehen.

Hallo allerseits,

die Verklebung der inneren Blanket-Verkleidung war wirklich etwas stressig und mit einigen Schnipseleien verbunden, die ich mir verkneife, weshalb ich mich kurz fassen und gleich das Ergebnis zeigen will.







Die beiden oberen Enden des Gestänges sind ebvenfalls mit Blankets verkleidet, woran sich noch ein paar Details wie z.B. dieser 'Kasten', das Gamma-ray Spectrometer und darunter das Neutron Spectrometer befinden,


Quelle: NASA

die ich zumindest auch noch andeuten möchte.

Hallo zusammen,

OMG, wie ich gerade informiert werde, wurde in diesem Thema seit 120 Tagen nichts mehr geschrieben.

Nun ja, das ist ja richtig, ich war bzw. bin immer noch zu sehr mit meinem NYC-Reisebericht beschäftigt, aber deshalb starte ich jetzt wieder voll durch, schließlich fehlt ja nicht mehr viel bis zur Fertigstellung der Psyche-Raumsonde.

Aller Anfang bzw. Wiedereinstieg ist schwer, aber keine Müdigkeit vortäuschen und ran an die Arbeit.

An dem Gestänge fehlen noch ein paar kleine Details, wie u.a. das Gamma-ray Spectrometer und das Neutron Spectrometer, sowie an der anderen Ecke die beiden Magnetometer,


Quelle: Jet Propulsion Laboratory (David Oh)

die auch wieder mit Blanket-Folie verkleidet werden müssen.


Quelle: NASA

Also habe ich erstmal die oberen Enden des Gestänges mit dünner BLanket-Folie umwickelt, verklebt und verstärkt.



Das Gamma-Ray Spectrometer hatte ich ja schon in mühevollem Scratch-building vorbereitet,



was ich dann am Gestänge verklebt habe.



Anschließend habe ich die Raumsonde wieder aus ihrem Clean Room geholt und das gesamte Gestänge probeweise aufgesteckt, was wieder einen passablen Gesamteindruck vermittelt,





der durch die X-Band High Gain Antenna weiter abgerundet wird.



Damit will ich es für heute bewenden lassen.

Hallo zusammen,

als Nächstes habe ich mir zunächst das Neutron Spectrometer vorgenommen, eigentlich nur ein kleines Teil, aber durch dir Ummantelung mit der Blanket-Folie auch nicht ganz so einfach, weil die auch noch etwas zerknittert aussehen sollte.


Quelle: NASA

Zum Glück muss ich nicht das eigentliche Spektrometer scratchen, sondern nur das ummantelte Teil, wozu ich ein Evergreen-Styrene-Profil (1,5 mm x 2 mm x 7 mm) mit der Folie umhüllt und verklebt habe,



was dieses niedliche Päckchen ergeben hat,



was anschließend an der Gestänge-Rückseite angeklebt wurde.



Die beiden Magnetomer sehen hier zwar riesig aus,


Quelle: NASA

wurden aber nur durch zwei kleine Stummel aus Isolierschlauch angedeutet.



Weiter geht es dann auf der Rückseite der Sonde,


Quelle: NASA

wo sich u.a. diese beiden Multispectral Imagers befinden.

Hallo allerseits,

für diese beiden Multispectral Imagers auf der Rückseite der Sonde habe ich mir zunächst die Abmessungen ermittelt.


Quelle: NASA

Wie aus diesem Bild ersichtlich ist, sind das winzige Hohlzylinder (1,3 mm x Ø 1 mm),


Quelle: NASA

weshalb ich sofort an meine kleinen Glasperlen gedacht habe, die zufällig auch noch die passenden Abmessungen haben.



Dann fehlen auch noch die drei X-Band Low Gain Antennas, wie diese beiden hier auf der Rückseite und auf der Unterseite, sowie eine dritte auf der Vorderseite der Sonde.


Quelle: NASA

Dafür eignen sich diese kleinen Kugelkalotten, die sich schon seit geraumer Zeit in meinem Sammelsurium von Kleinteilen befinden.



Nach dem Abtrennen wurden die Halbkugeln platt gedrückt und an den Stegen befeilt,



die nun den passenden Durchmesser (Ø 4 mm) haben. Als Fuß verwende ich die gleichen Glasperlen, womit die Antennen komplett wären und verklebt werden könnten.



Die Füße werden mit UHU-Sekundenkleber verklebt,



und können nun auf der Sonde verklebt werden.

Hallo allerseits,

inzwischen habe ich meine weitere Vorgehensweise bei der Anbringung der elektronischen Baugruppen auf dem Sondenkörper nochmals gründlich überdacht und deren Reihenfolge präzisiert.

Zum besseren Verständnis der folgenden Seitenbezeichnungen soll vorab dieses Bild mit dem zugrundeliegenden NASA Koordinatensystem dienen, was die weitere Orientierung erleichtern.


Quelle: Jet Propulsion Laboratory (David Oh)

Beim weiteren Vorgehen ist es zweckmäßig, zunächst auf der Oberseite (+Z Deck) das verkleidete Blanket-Gestänge und die X-Band High Gain Antenna zu verkleben.





Dafür ist es notwendig, die Raumsonde in geeigneter Weise stabil zu fixieren und deren Solar-Paneele durch entsprechende Auflagen zu unterstützen.

Dazu habe ich den Sondenkörper zwischen diesen beiden Stahlwinkeln eingeklemmt und die Paneele durch Styropor-Platten abgestützt, damit bei der Montage der Elektronik nichts verrutschen kann.



Hier ist die X-Band High Gain Antenna inzwischen verklebt.



Entgegen meiner bisher geplanten Montage-Reihenfolge ist es günstiger, nicht auf der Rückseite (-X-Panel) weiterzumachen und die dortige X-Band Low Gain Antenna sowie die Multispectral Imagers anzubringen, sondern auf der Vorderseite (+X-Panel) weiterzumachen, auf der sich u.a. das Optische Telekommunikationssystem (Deep Space Optical Communications - DSOC) befindet, bei dem es sich um ein Laser-Weltraumkommunikationssystem handelt, das die Kommunikationsleistung im Vergleich zur Funktechnologie um das 10- bis 100-Fache verbessert hat, ohne dass es zu einer Erhöhung von Masse, Volumen oder Leistungsaufnahme kam. (Quelle: NASA News (Jennifer Harbaugh))



Hier ist nochmal eine Originalaufnahme, auf der man das imposante Sytem in voller Schönheit sehen kann.


Quelle: NASA

Und dies ist mein bescheidener Scratch-Nachbau,



den ich nun auf der Vorderseite (+X-Panel) verklebt habe,



der jetzt aber noch seitliche Stützstreben bekommen soll  soll wie das Original.

Hallo allerseits,

und für die DSOC-Streben habe ich mal zwei Varianten probiert.

Zunächst habe ich einen Evergreen Strip (0,5 mm x 0,75 mm) nur mit einem Marker schwarz gefärbt (unten), was mir aber zu glatt aussieht,



da man im Originalbild sehen kann, dass auch die Streben mit Blanket-Folie umwickelt sind.


Quelle: NASA

Deshalb habe ich den Evergreen Strip mit schwarzem Masking Tape (0,5 mm) umwickelt, was dem Original dann doch schon näher kommt, und mir besser gefällt als der glatte schwarze Streifen.

Dann habe ich mich den beiden Star Trackern zugewandt, die zur Navigation und Lageregelung der Raumsonde auf ihrer ca. 2 Mrd. Meilen langen Reise zum Asteroiden Psyche genutzt werden. Dabei handelt es sich um zwei ASTRO APS-Sensoren der Jena-Optronik GmbH, die 1991/1992 aus dem damaligen Kombinat VEB Carl Zeiss Jena hervorgegangen ist, was nicht unerwähnt bleiben soll.

Deren Abmessungen habe ich mir mühsam aus diesem Bild ermittelt.


Quelle: NASA

Dafür verwende ich zwei Plättchen (5,5 mm x 5,5 mm) aus dünnem Alu-Blech (0,1 mm) mit einer mittleren Aussparung, die etwas erhöht stehen, und zwei winzige Kegel, die ich mir aus einem Evergreen Rundstab (Ø 2 mm x 2 mm) feilen muss.

Da ich diese filigranen kleinen Dinger nicht direkt auf dem Sondenkörper aufbauen kann, ist es einfacher und sicherer, wenn ich sie jeweils separat auf einer Grundplatte aus schwarzem Papier montiere und anschließend komplett auf der Vorderseite (+X-Panel) rechts neben dem DSOC verklebe.

Die mittlere Aussparung habe ich zunächst vorsichtig mit Ø 4 mm vorgebohrt, und anschließend mit einer Mini-Vierkant-Diamantfeile erweitert, was eine stressige Angelegenheit war.



Zunächst wollte ich als Abstandshalter kleinere Plättchen (0,5 mm) unter die Alu-Plättchen kleben, bin dann aber doch anders vorgegangen, da man auf dem Bild sieht, dass die weißen Kegel auf einer schwarzen Unterlage sitzen.



Und dann wollte ich noch ein Stück näher ans Original und habe vorsichtig mit einer Nagelschere die winzigen Ecken aus den Alu-Plättchen ausgeschnitten, was ich aber vorher an einem Dummy probiert habe, ebenso wie das konisch Feilen des Rundstabes für die Tracker-Kegel.



Anschließend habe ich als Abstandshalter kurze Evergreen-Streifen (0,5 mm x 0,75 mm x 4 mm) um die Aussparung herum mit UHU-Seku verklebt,



und das so präparierte Alu-Plättchen danach auf die Grundplatte geklebt, was dann den gewünschten Abstand zum Boden ergeben hat.



Danach habe ich versucht, den 2,5 mm langen Kegel abzutrennen, was gar nicht so einfach war.



Auf die Vorderseite der Kegel habe ich dann noch eine kleine schwarze Scheibe (Ø 2,5 mm) kleben wollen. Nur sind diese Fummel so klein und unhandlich, sodass ich dazu diese Halterung aus Masking Tape erfinden musste.



Dann habe ich diesen Kegel vorsichtig auf die Platte gelegt und gestaunt, wie gut das schon meiner Vorstellung entsprochen hat.



Anschließend wurde das zweite Alu-Plättchen in gleicher Weise gescratcht.

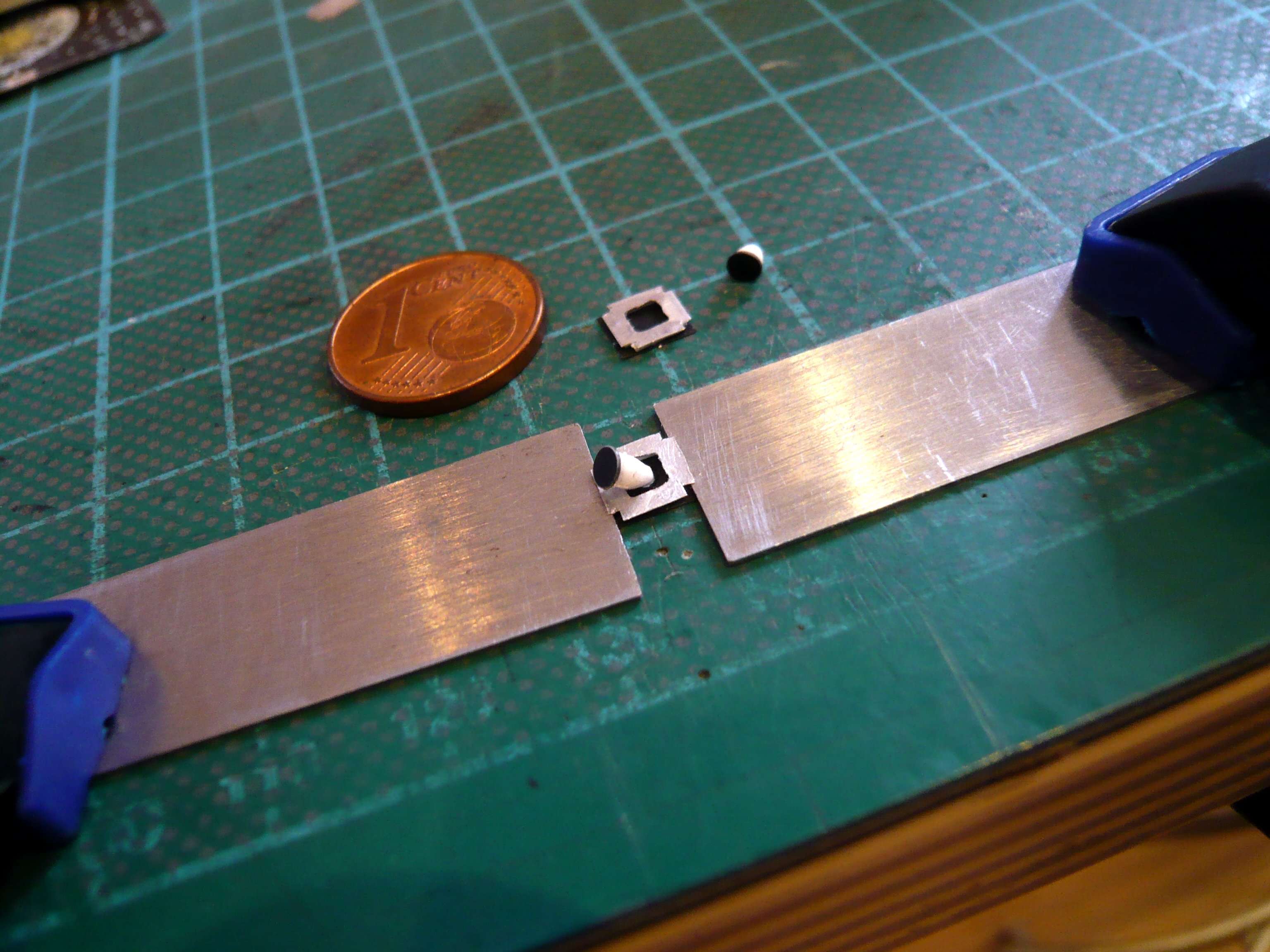

Und nun musste ich die beiden Kegel nur noch geschickt in die Öffnungen der Plättchen kleben,



wozu ich diese zwischen zwei Stahllinealen fixiert habe, da nun nichts mehr verrutschen durfte.

Dann habe ich vorsichtig UHU-Seku mit der Akupunkturnadel in die Öffnung getupft, den Kegel schräg aufgelegt und etwas ausgerichtet. Anschließend habe ich die Kegelspitze in der Öffnung mit weiteren Seku-Tröpfchen betupft, um die Verklebung noch etwas zu verstärken.



Danach habe ich beide Star Tracker zum Abbinden in Ruhe liegen gelassen, ehe ich sie dann beide vorsichtig auf die Sonde gelegt habe, um mich an dem tollen Ergebnis zu erfreuen.



Mit der Verklebung werde ich aber zunächst noch warten, bis ich die weiteren kleinen Details auf der Vorderseite und ringsherum verklebt habe, und das sind u.a. diese Sun Sensors, die ich mir nun vornehme.



Das sind alles nur kleine Details, die es aber in sich haben und von der Ermittlung der Abmessungen bis zum Scratch-Bau sehr zeitaufwändig sind und viel Geduld erfordern.
