Hallo allerseits,
inzwischen habe ich meine weitere
Vorgehensweise bei der Anbringung der
elektronischen Baugruppen auf dem Sondenkörper nochmals gründlich überdacht und deren Reihenfolge präzisiert.

Zum besseren Verständnis der folgenden
Seitenbezeichnungen soll vorab dieses Bild mit dem zugrundeliegenden
NASA Koordinatensystem dienen, was die weitere Orientierung erleichtern.
Quelle: Jet Propulsion Laboratory (David Oh)Beim weiteren Vorgehen ist es zweckmäßig, zunächst auf der
Oberseite (+Z Deck) das
verkleidete Blanket-Gestänge und die
X-Band High Gain Antenna zu verkleben.


Dafür ist es notwendig, die
Raumsonde in geeigneter Weise stabil zu fixieren und deren
Solar-Paneele durch entsprechende Auflagen zu unterstützen.

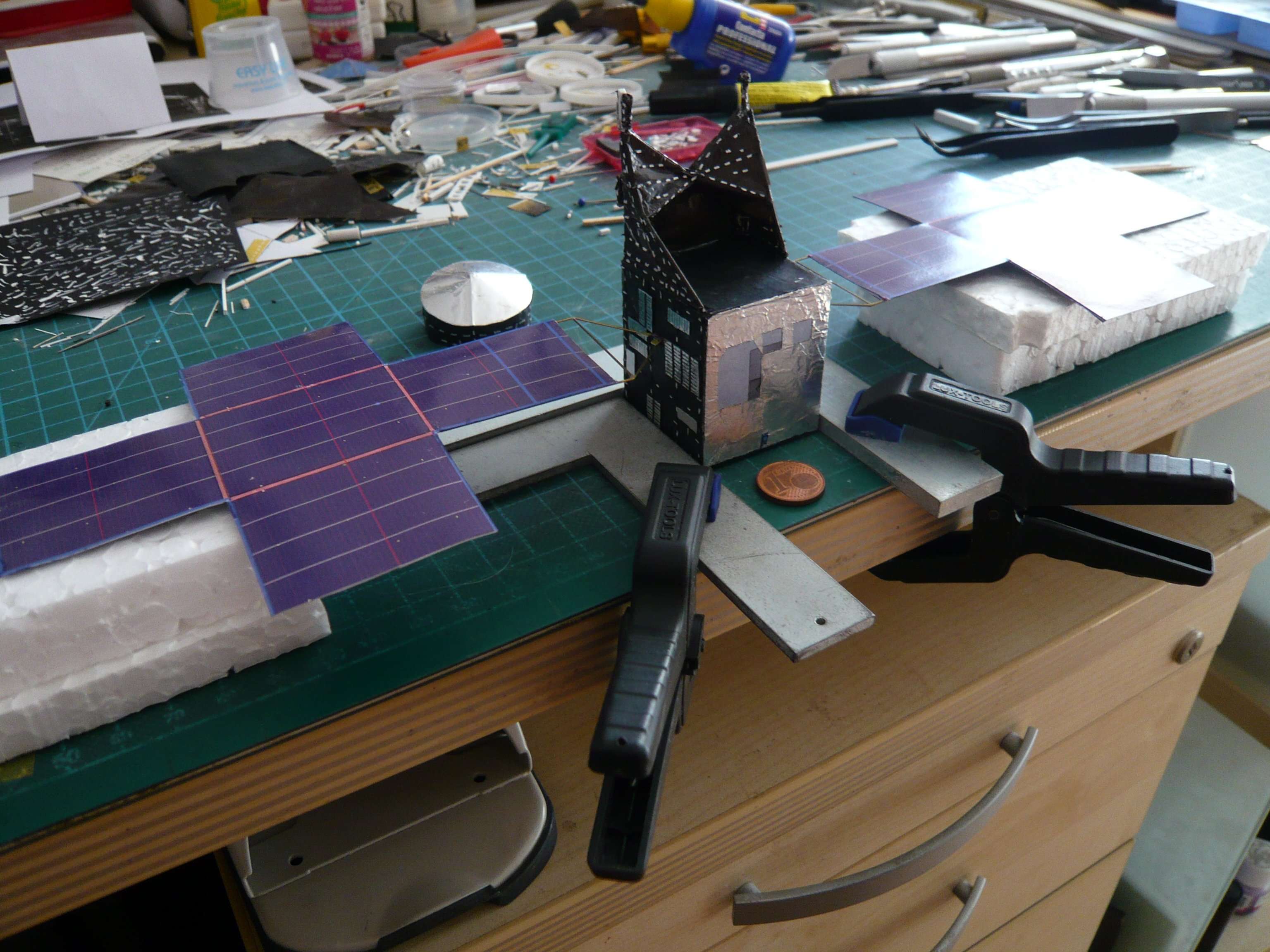

Dazu habe ich den
Sondenkörper zwischen diesen beiden
Stahlwinkeln eingeklemmt und die
Paneele durch
Styropor-Platten abgestützt, damit bei der
Montage der Elektronik nichts verrutschen kann.

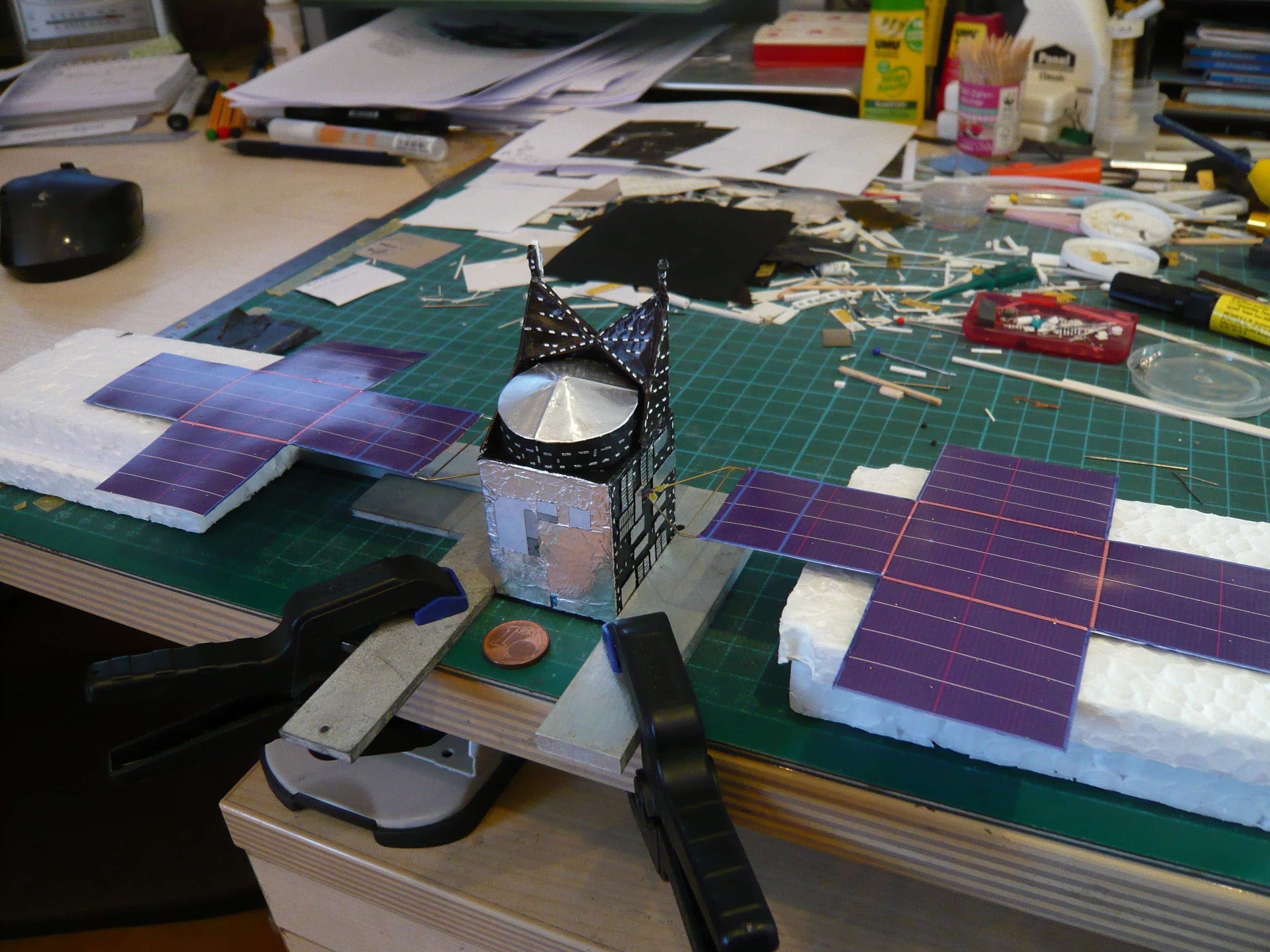

Hier ist die
X-Band High Gain Antenna inzwischen verklebt.

Entgegen meiner bisher geplanten
Montage-Reihenfolge ist es günstiger, nicht auf der
Rückseite (-X-Panel) weiterzumachen und die dortige
X-Band Low Gain Antenna sowie die
Multispectral Imagers anzubringen, sondern auf der
Vorderseite (+X-Panel) weiterzumachen, auf der sich u.a. das
Optische Telekommunikationssystem (Deep Space Optical Communications - DSOC) befindet, bei dem es sich um ein
Laser-Weltraumkommunikationssystem handelt, das die Kommunikationsleistung im Vergleich zur
Funktechnologie um das 10- bis 100-Fache verbessert hat, ohne dass es zu einer Erhöhung von Masse, Volumen oder Leistungsaufnahme kam. (
Quelle: NASA News (Jennifer Harbaugh))

Hier ist nochmal eine
Originalaufnahme, auf der man das imposante Sytem in voller Schönheit sehen kann.

Quelle: NASA Und dies ist mein bescheidener
Scratch-Nachbau,


den ich nun auf der
Vorderseite (+X-Panel) verklebt habe,

der jetzt aber noch seitliche
Stützstreben bekommen soll soll wie das Original.
