Bau der Raumsonde für NASA's Psyche Mission

Hallo allerseits,

und damit zu den kniffligen Streben.

Um mir die Arbeit etwas zu erleichtern, habe ich meine kleine Skizze soweit zugeschnitten, dass ich sie als Schablone auflegen konnte, um mir die Fußpunkte der Streben und Auflageplatten durchstechen zu können.



Dann fiel mir ein, dass ich die vier Sun Sensors auch noch irgendwann auf der Vorderseite ankleben sollte, die hier am NASA-Modell zu sehen sind,



sowie hier am Original noch im unverhüllten Zustand.


Quelle: NASA

Das habe ich dann zunächst noch vor der Anbringung der Hold-down Bracket und der vier Streben erledigt, da die Sensoren ja seit längerer Zeit bereits vorbereitet waren.





Hier sieht man die zugehörigen durchgestochenen Fußpunkte der Streben,



und hier sind bereits alle vier Streben mit den Auflageplatten verklebt, was eine ziemlich stressige Angelegenheit war, bis die Streben die passende Länge für die Halterung hatten.





Damit wäre die Vorderseite eigentlich bis auf die Anbringung des Hall-effect Thrusters komplett.

Die gleiche Prozedur muss ich nun noch mit der Hold-down Bracket auf der Rückseite wiederholen.

Hallo allerseits,

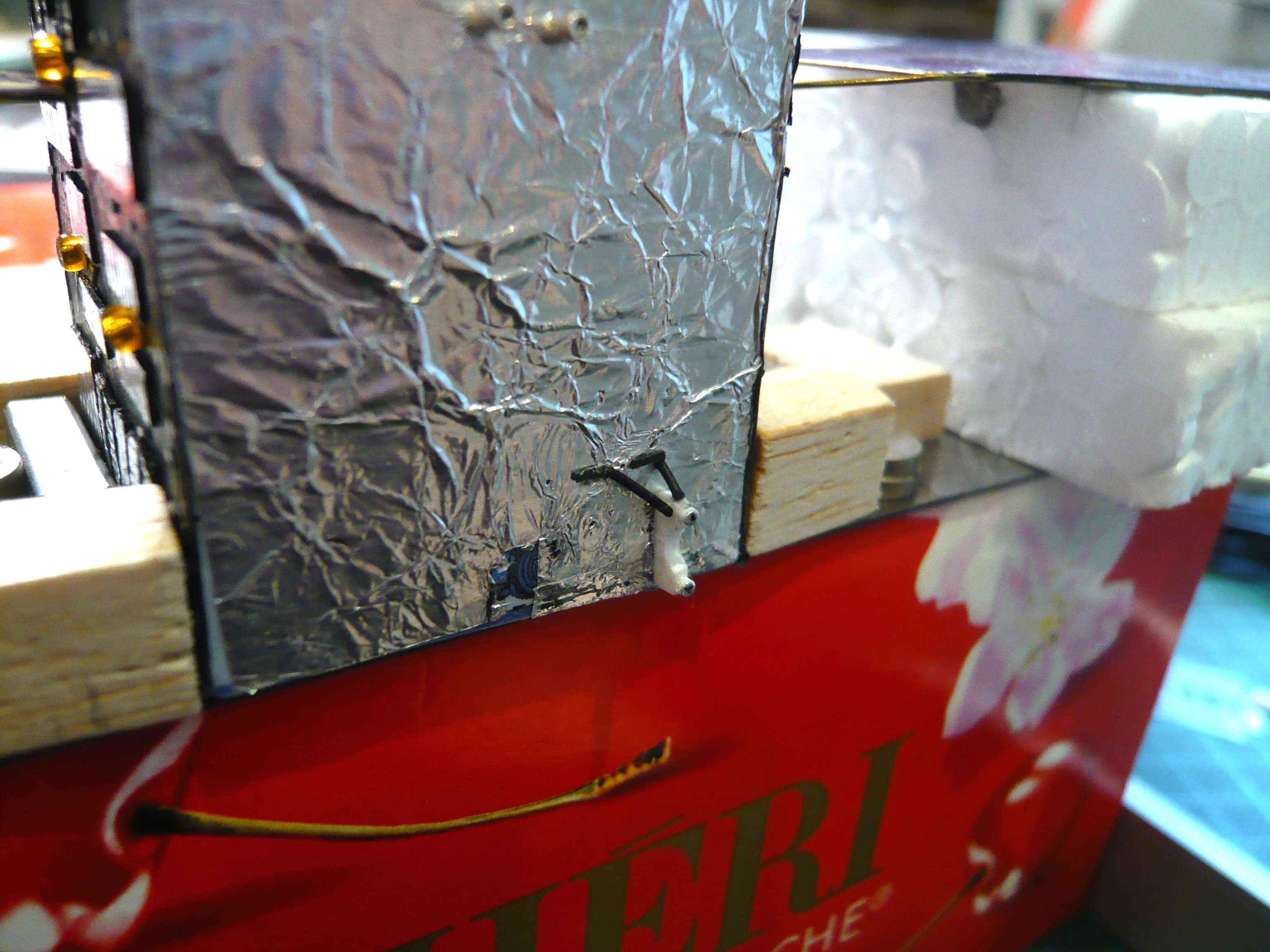

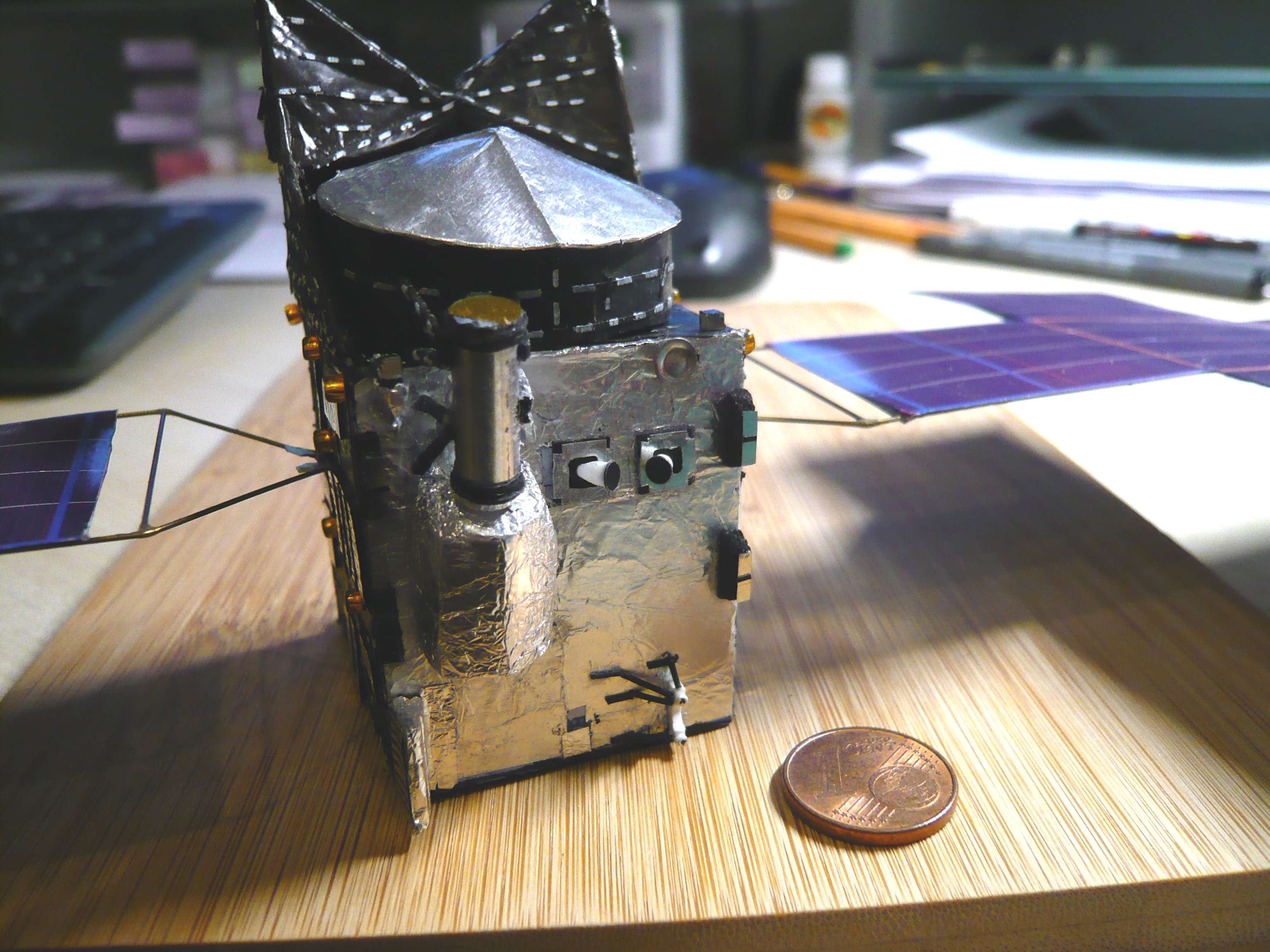

auf der Vorderseite fehlte als letztes kleines Detail noch dieser kleine Modul an der linken unteren Ecke, der noch mit silberner Blanket-Folie umhüllt,



und anschließend verklebt wurde.

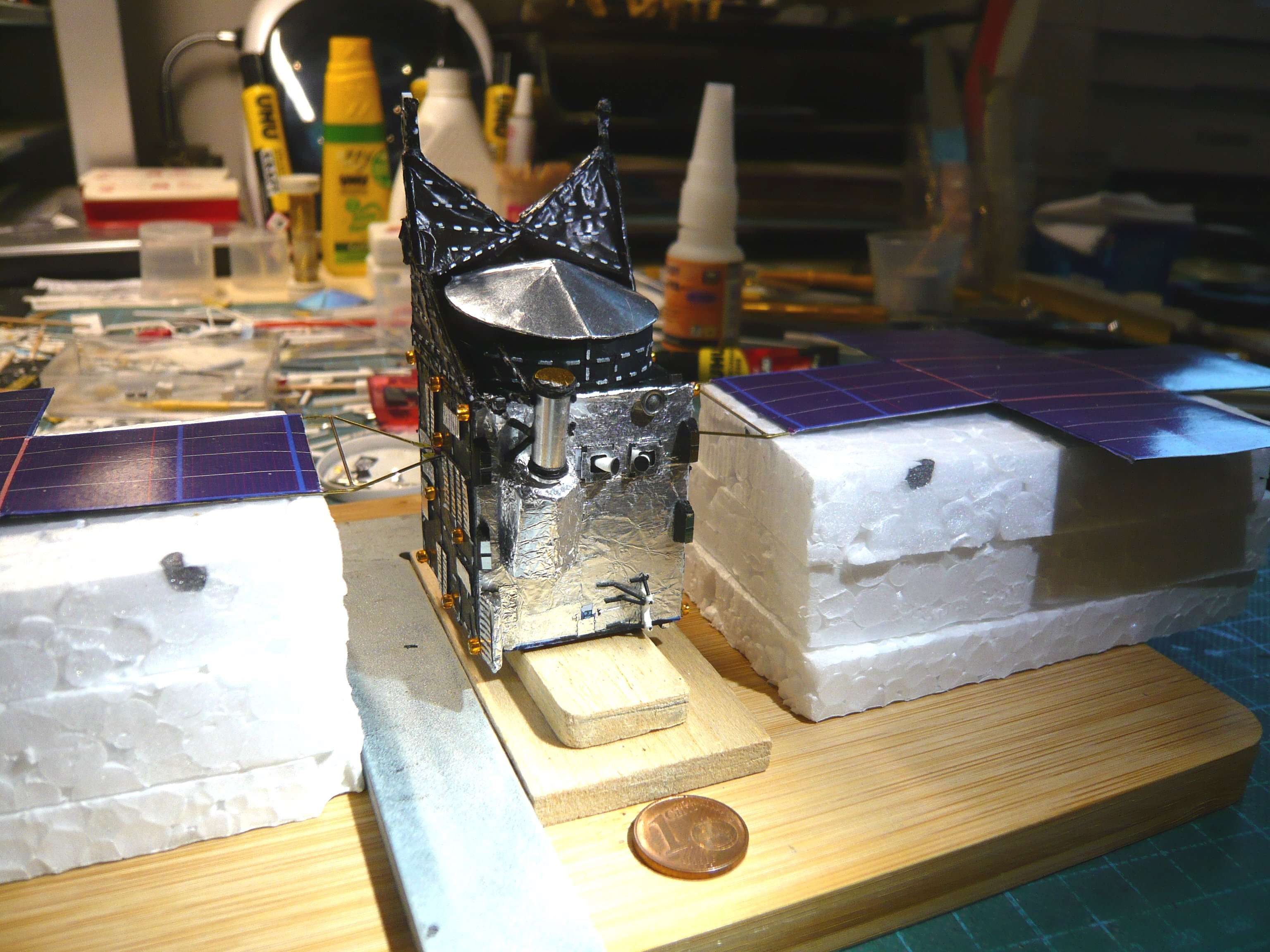

Bevor ich mich auf die Rückseite zur dortigen Hold-down Bracket mit ihren Streben und Auflageplatten begeben habe, schien es mir ratsam, zunächst noch die rechts oben montierte X-Band Low Gain Antenna und die beiden Multispectral Imagers anzubringen, da die Stellen an der Sonde für handisches Zugreifen immer geringer werden.



Hier sind beide Instrumente gekennzeichnet,



und im verlinkten Video etwas besser zu sehen.

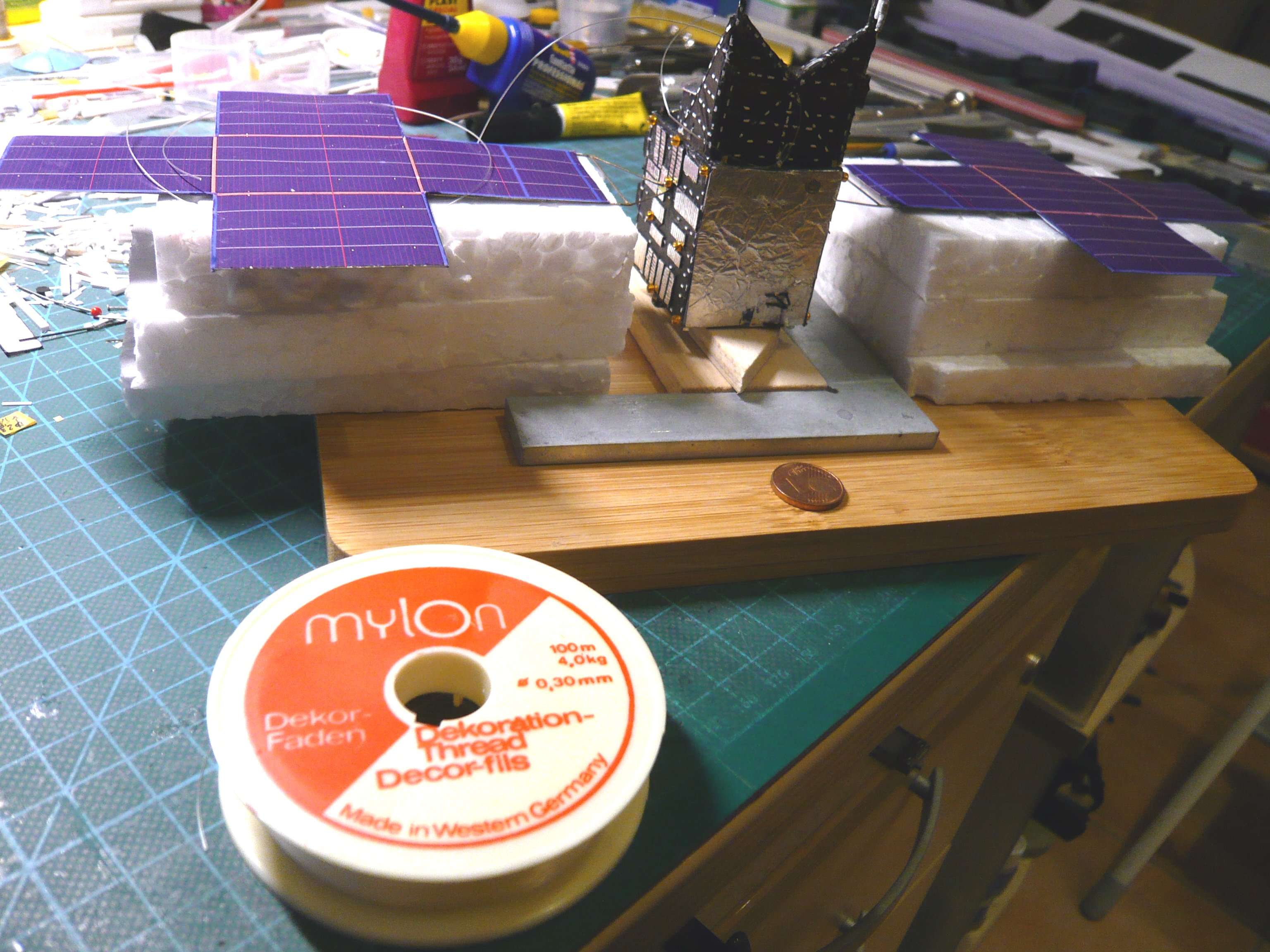

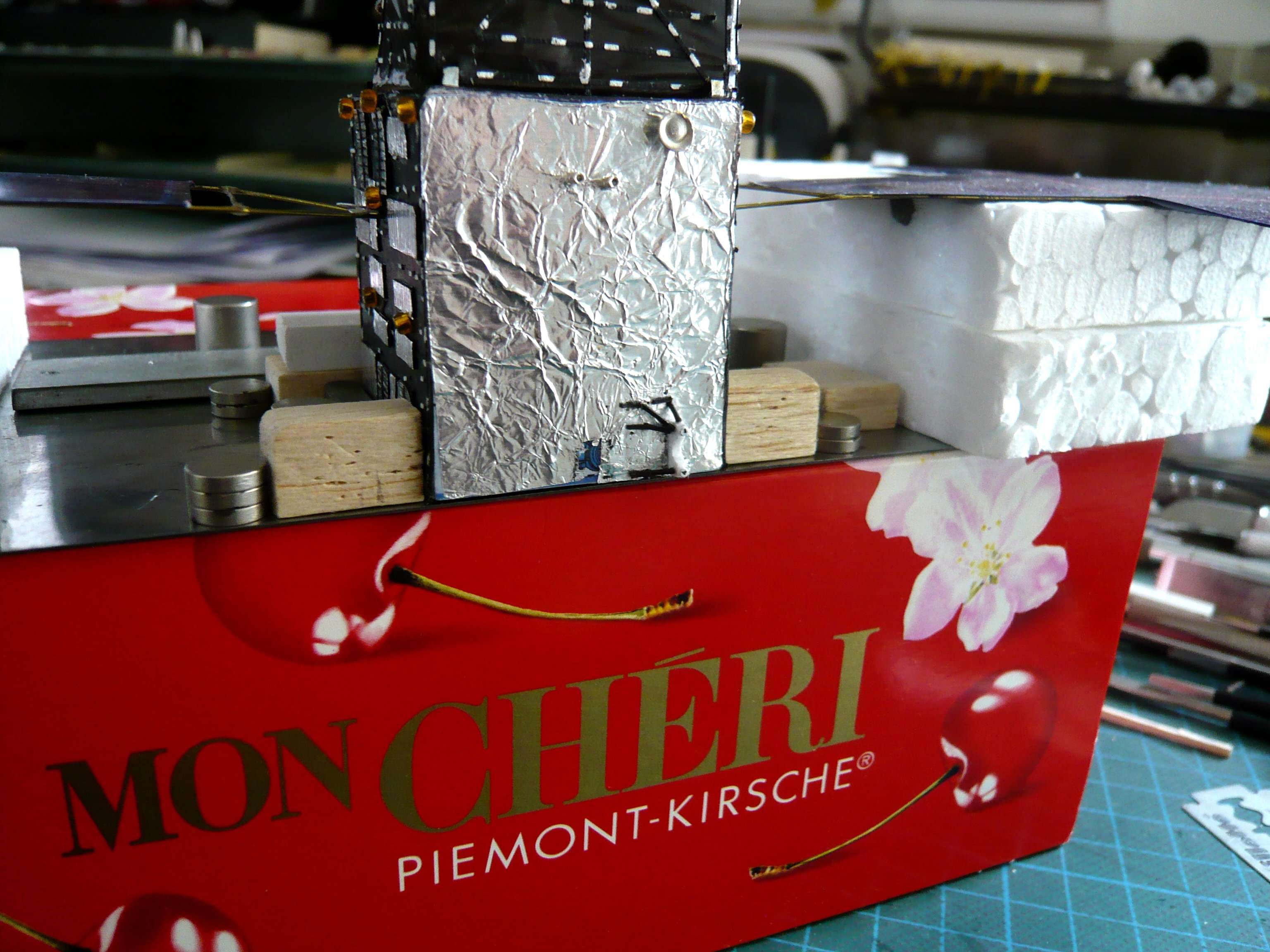

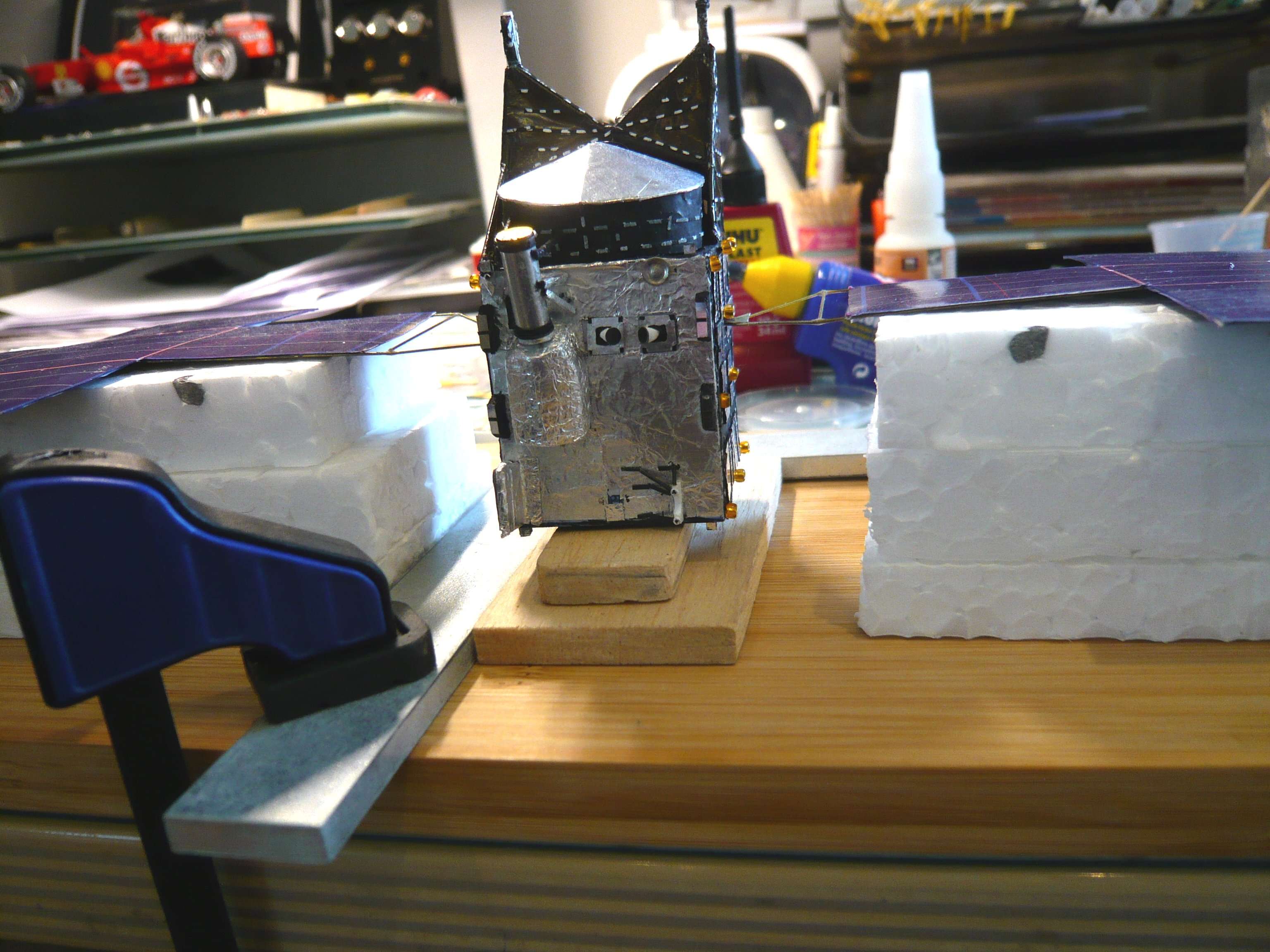

Um mir die Montage zu erleichtern, habe ich die bisherige Haltevorrichtung etwas erhöht, indem ich sie auf eine MON CHERI-Box gestellt habe.





Dabei musste ich allerdings beachten, dass ich die Vorderseite der Sonde nun nicht mehr an den Stahlwinkel anlegen konnte, und deshalb einen Balsa-Abstandshalter einlegen musste, um die dortige Hold-down Bracket und den Modul vor dem Abbrechen zu schützen, wodurch das ganze Handling immer schwieriger wird.





Dann habe ich wieder meine Schablone angebracht, um die Lage des Hall-effect Thrusters und der Hold-down Bracket inkl. Streben zu markieren.

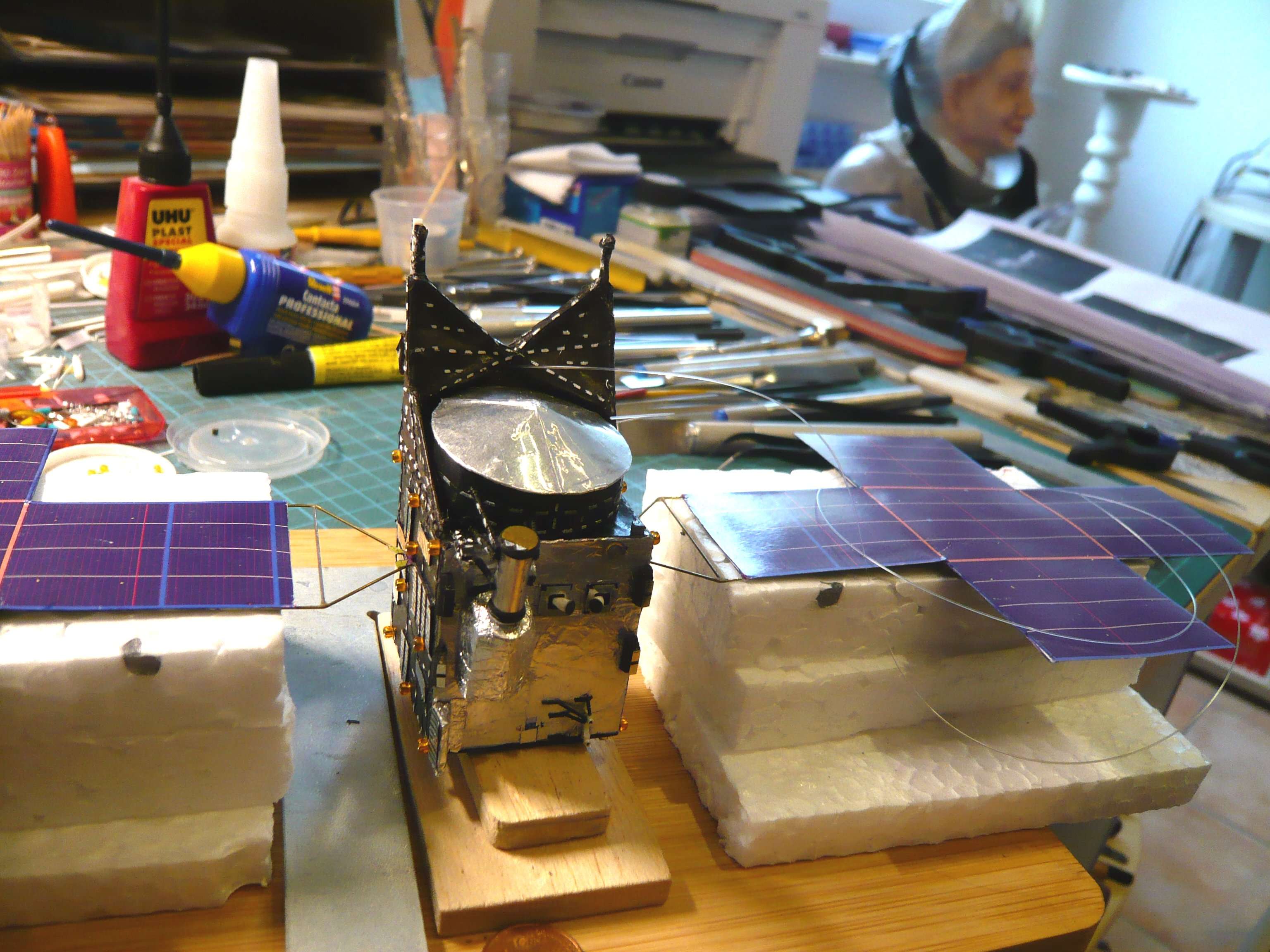

Aber irgendwie hatte ich kein Zutrauen mehr zu dieser abenteuerlichen Haltevorrichtung mit der sperrigen Halteklammer, die mir insgesamt zu instabil erschien.

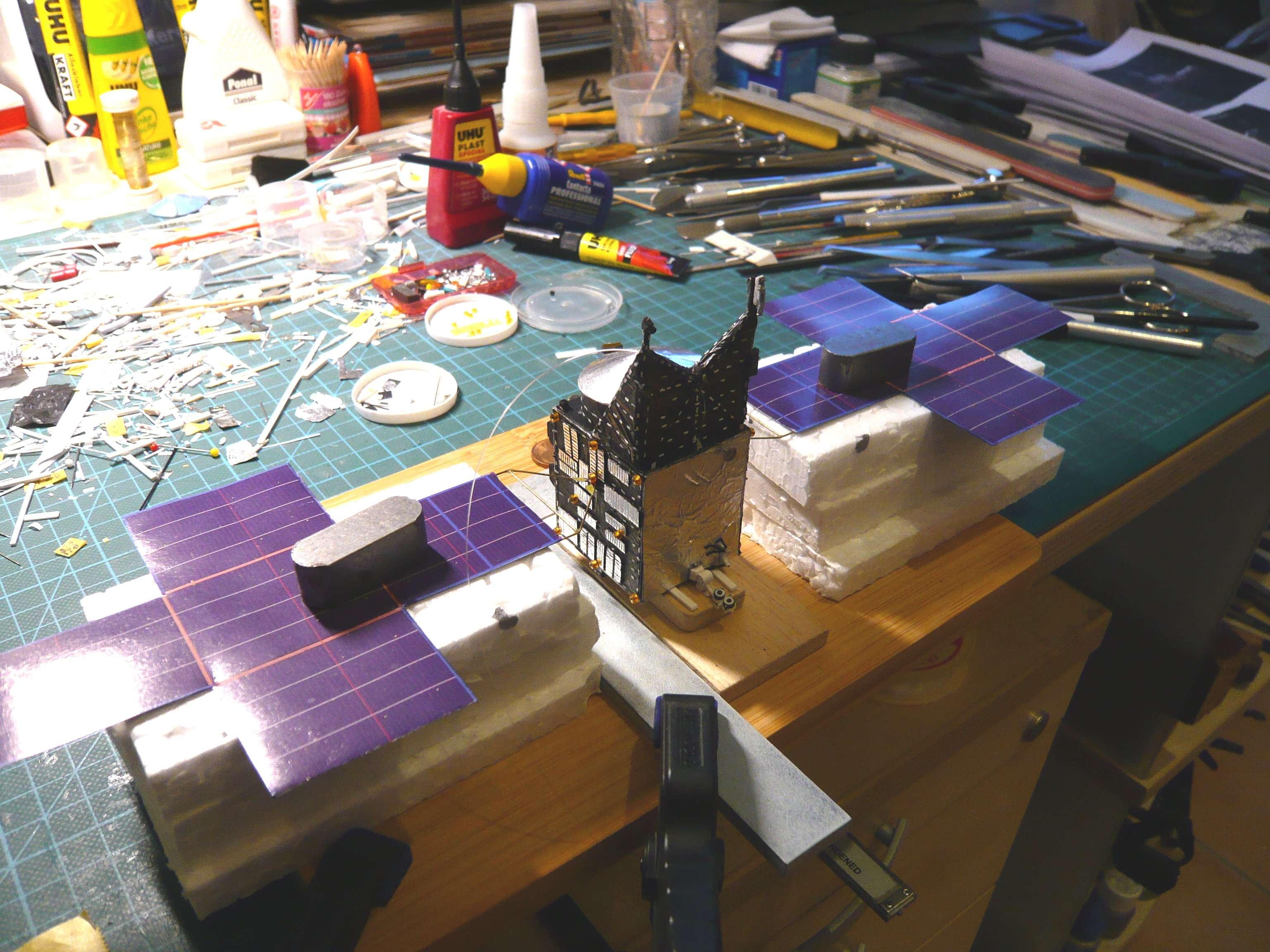

Und da ich nicht noch zu guter Letzt einen Crash verschulden wollte, habe ich mich wieder an meine Blech&Magnet-Halterung erinnert und die Sonde mit den Neodym-Magneten und Balsa-Abstandshaltern auf dem Blech stabil eingeklemmt.







Nach der Markierung der Fußpunkte für die Bracket-Streben und der Thruster- und Bracket-Klebeflächen werde ich nun morgen zunächst doch erst noch die X-Band Low Gain Antenna und die beiden Multispectral Imagers anbringen, und dann sehen wir weiter.

Hallo allerseits,

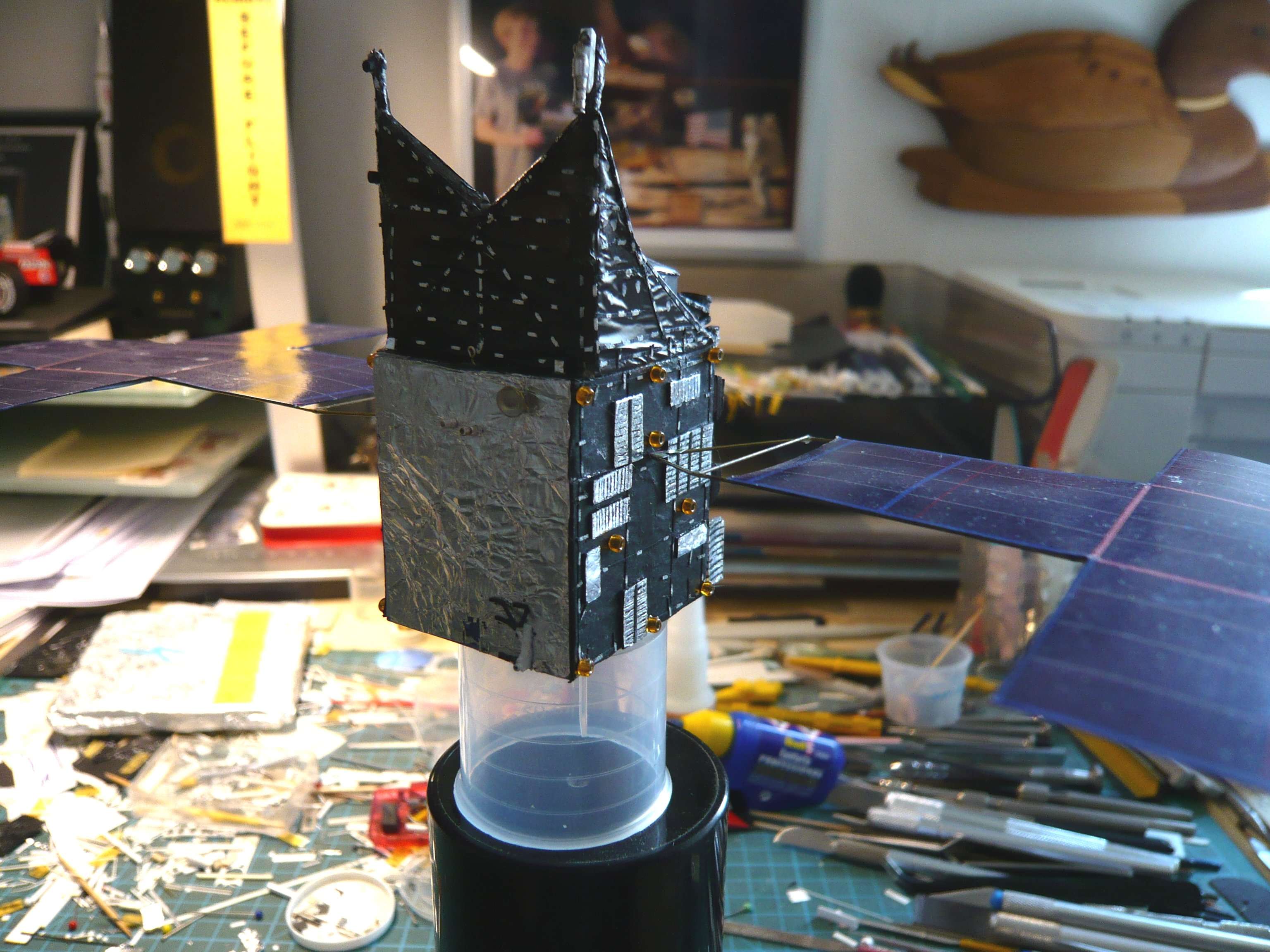

übrigens, ist euch an diesem Bild etwas aufgefallen?

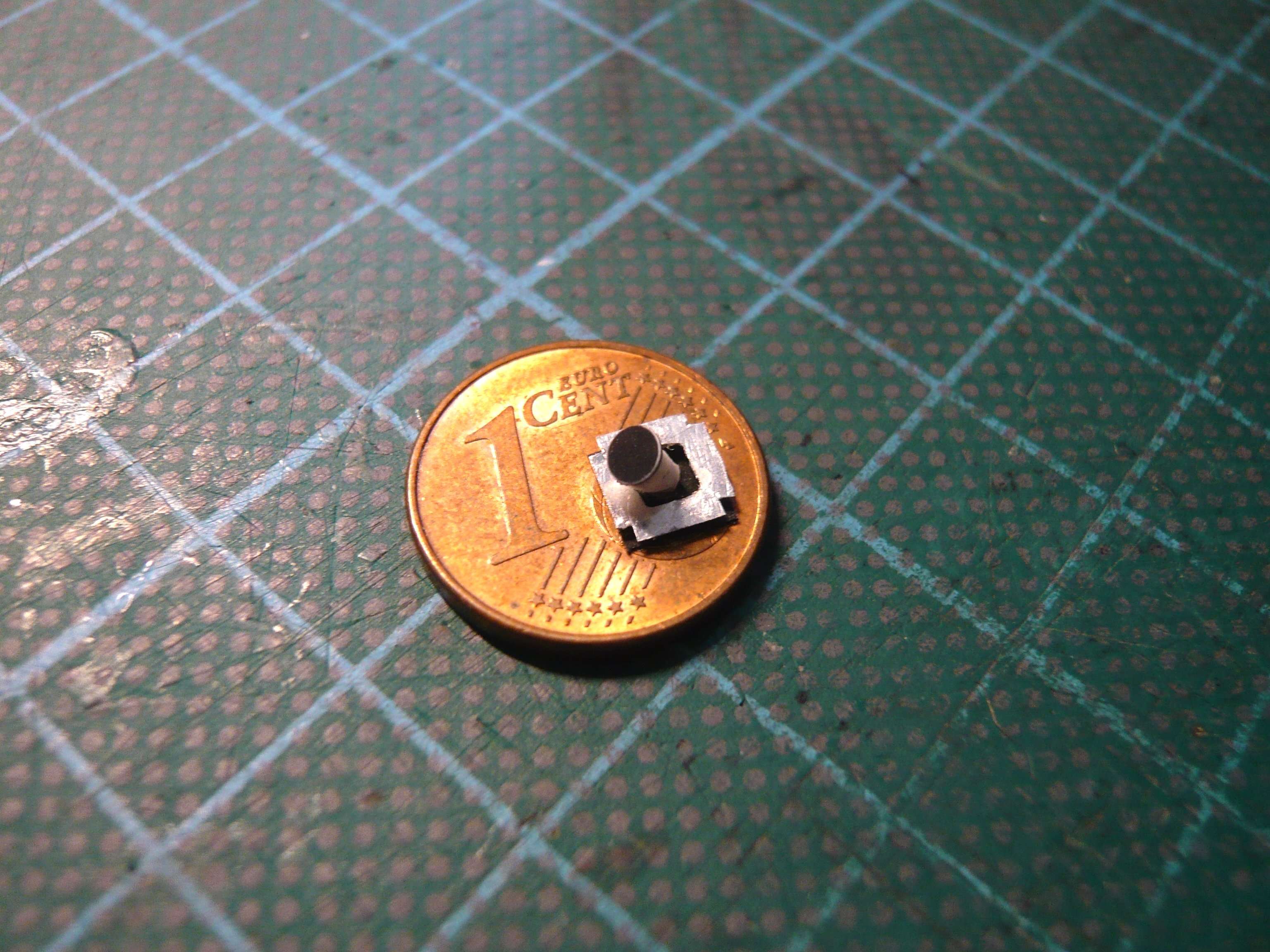

Und weiter geht's, zunächst mit den noch fehlenden Multispectral Imagers, für die ich jeweils zwei dieser kleinen Perlen verwendet habe, die ich am Ende einer Nadel verklebt habe,



die ich anschließend in die vorgestochenen Öffnungen an der Rückseite eingeschoben und verklebt habe.

Nebenbei habe ich auch schon auf der Rückseite der X-Band Low Gain Antenna einen Draht eingeklebt,



die ich danach in der rechten oberen Ecke verklebt habe.



Anschließend habe ich die Hold-down Bracket für den rückseitigen Hall-effect Thruster verklebt,



und nach Anbringung meiner Schablone wieder die Fußpunkte für die Streben vorgestochen,



womit es beim nächsten Mal weitergeht.

Hallo allerseits,

übrigens, ist euch an diesem Bild etwas aufgefallen?

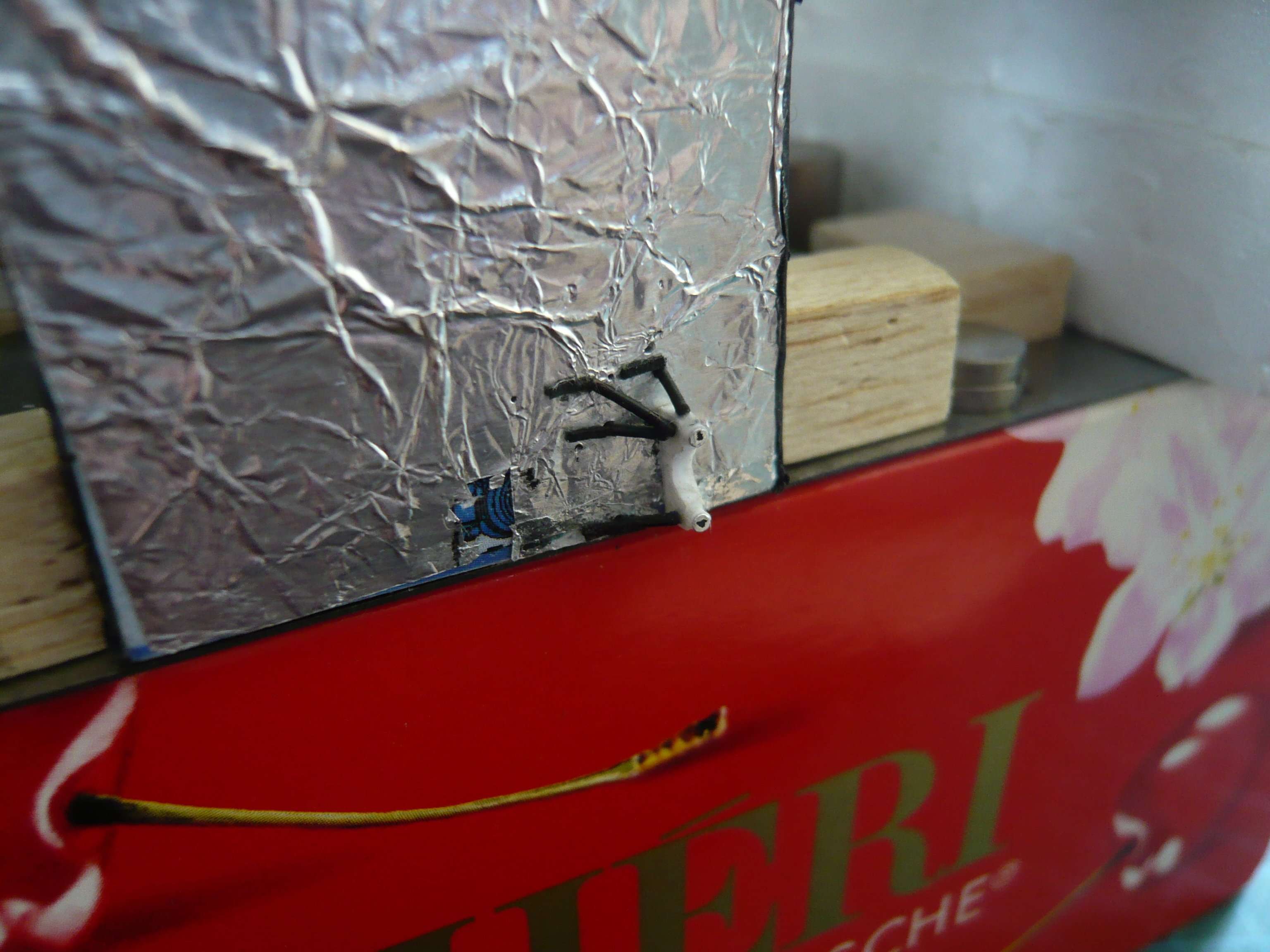

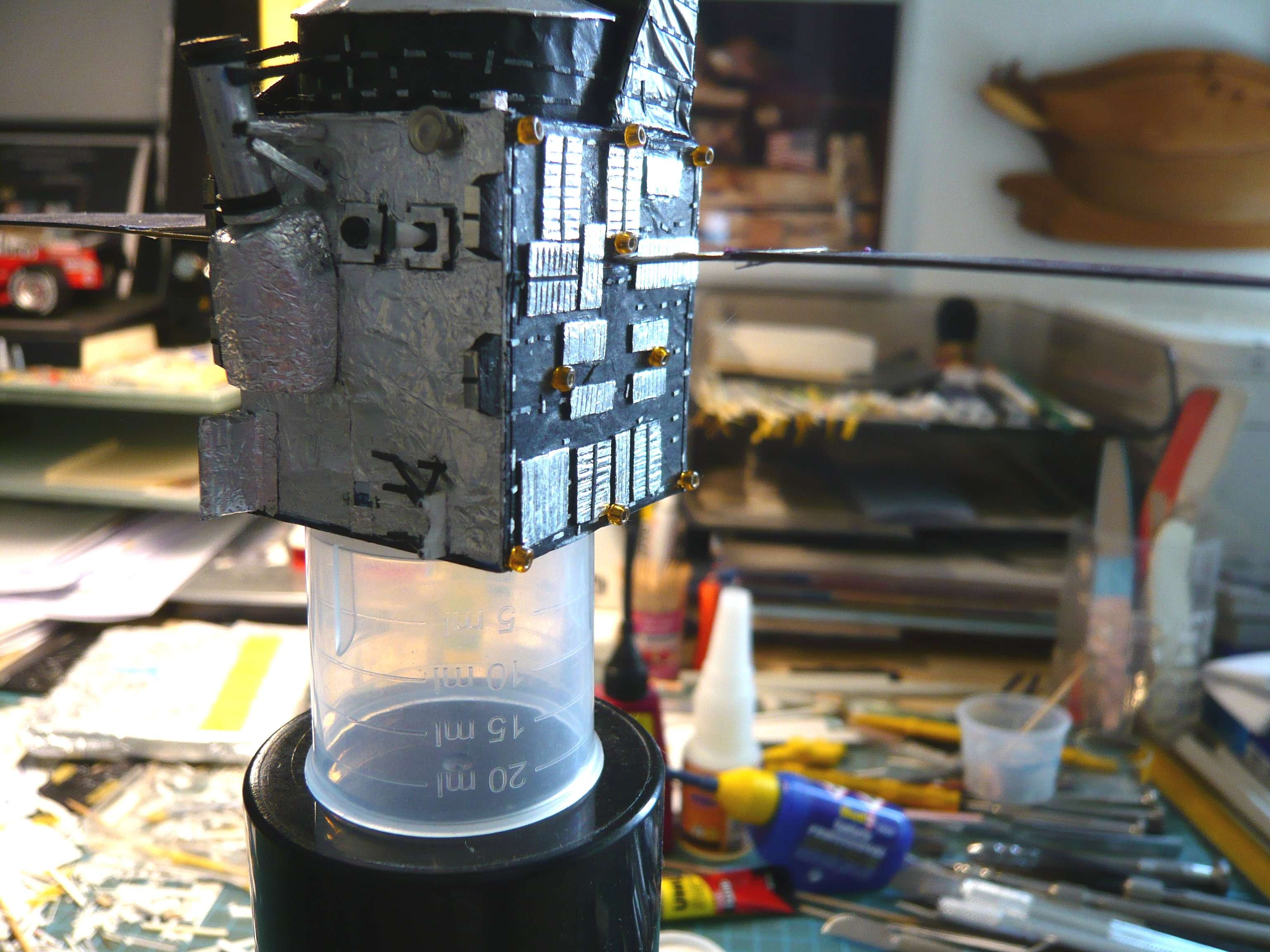

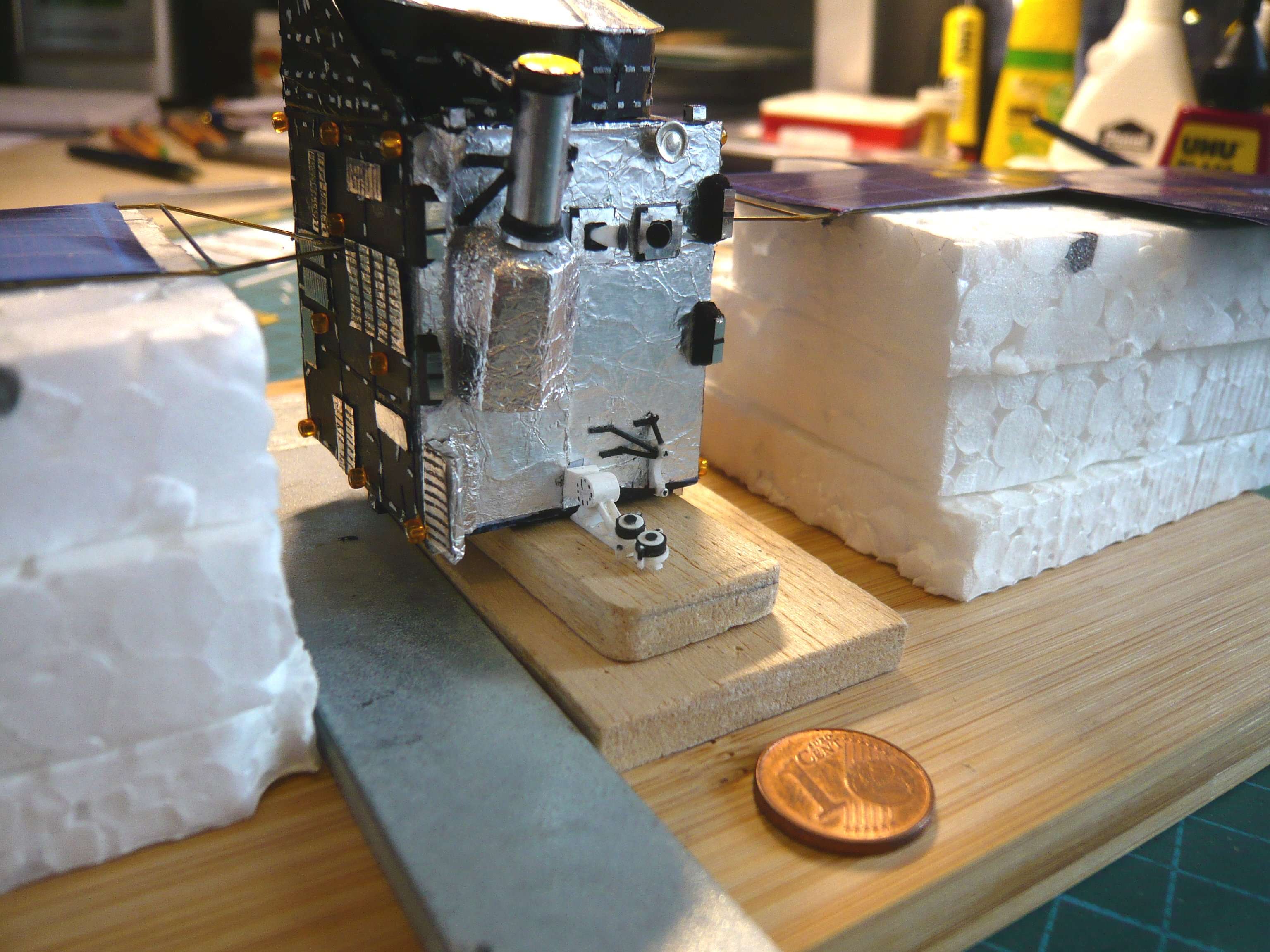

Da Fehlt einer der beiden Star Tracker.

Yeaaaaaah, der Kandidat hat 100 Punkte!

Entweder hast du gute Augen, oder kennst dich halt aus, oder beides.

Das war das unerfreuliche Ergebnis des Umbaus meiner abenteuerlichen Haltevorrichtung, da ich die Sonde kaum noch irgendwo sicher anfassen kann, ohne etwas abzubrechen.

Ich dachte auch gleich, OMG, wo ist der Star Tracker hin?

Mein erster sorgenvoller Blick auf den Fußboden brachte ihn jedoch nicht zum Vorschein, also begann die stressige Suche in dem Sammelsurium auf dem Tisch, und siehe da, er war glücklicherweise unversehrt in einem kleinen Schälchen gelandet,



sodass ich ihn nur wieder ankleben muss. Glück muss der Mensch haben!

Hallo allerseits,

Entwarnung, der Schaden ist wieder behoben,



und es kann weitergehen mit der Hold-down Bracket auf der Rückseite.

Hallo allerseits,

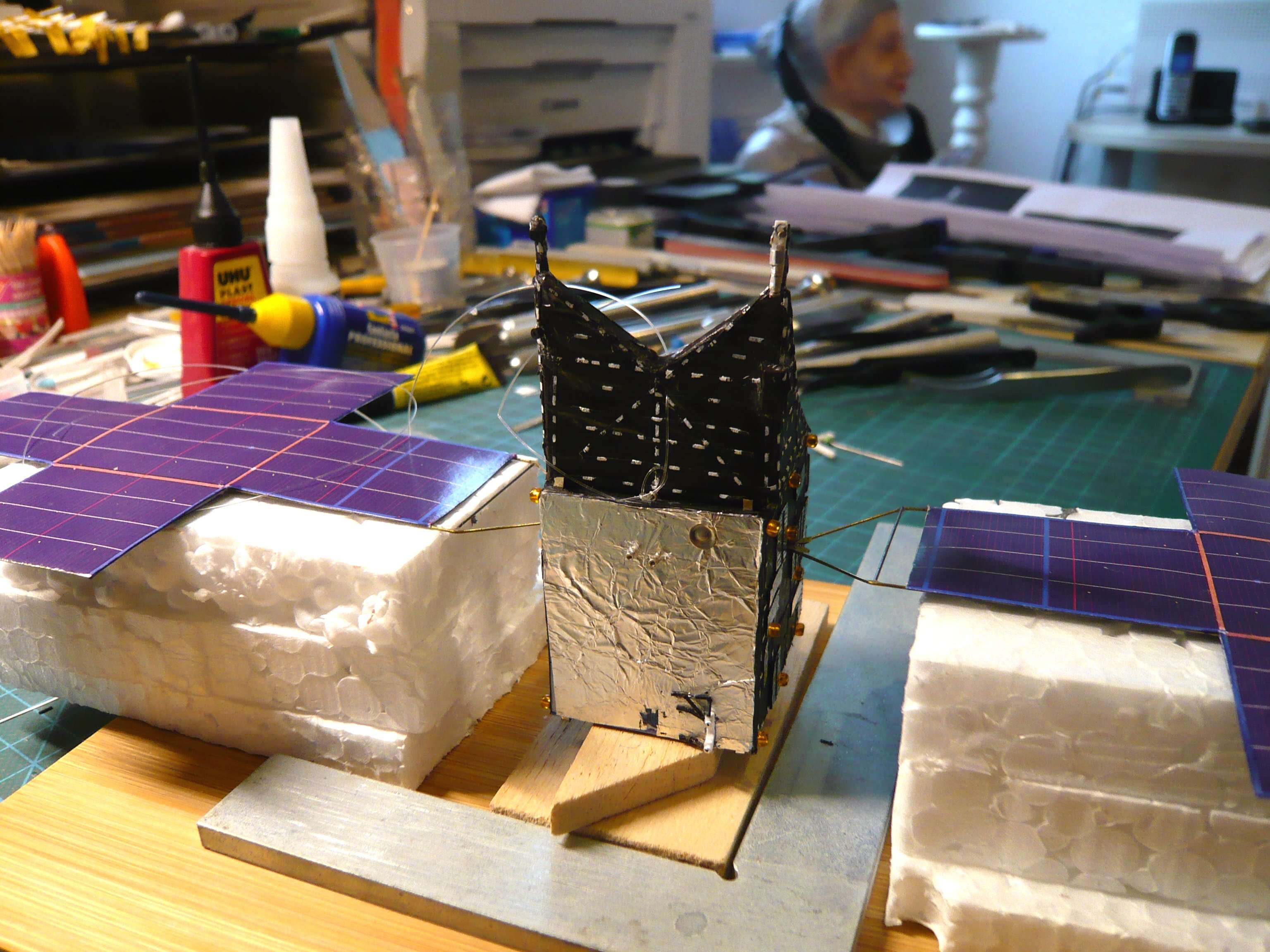

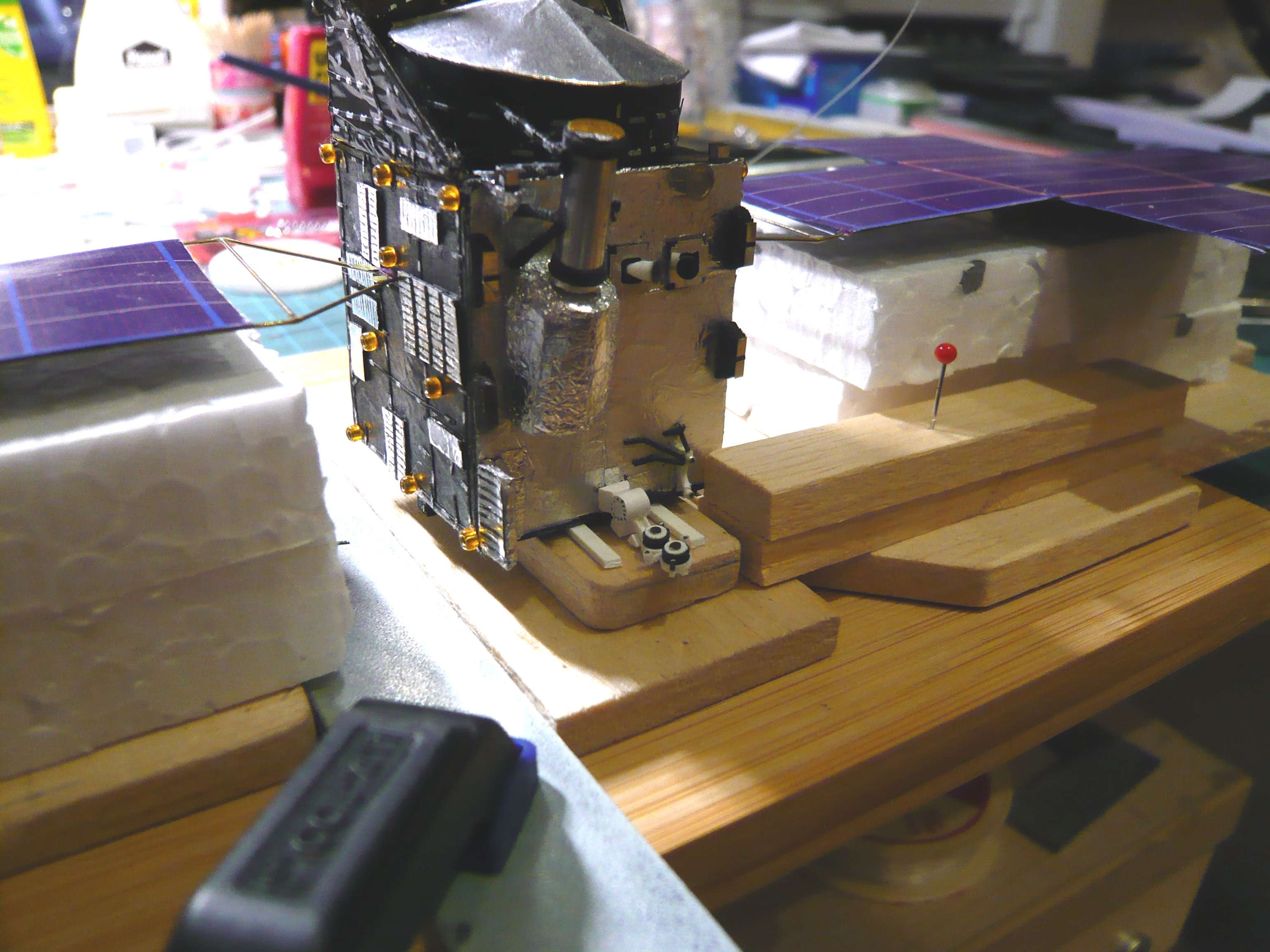

und damit zur Anbringung der Streben an der Hold-down Bracket auf der Rückseite der Sonde, wozu diese wieder allseitig gut gesichert wurde, damit nichts verrutschen oder abbrechen kann.



Beim 2. Mal ging aber alles schon etwas einfacher von der Hand, womit auch die Rückseite bis auf die Hall-effect Thruster fertiggestellt war.

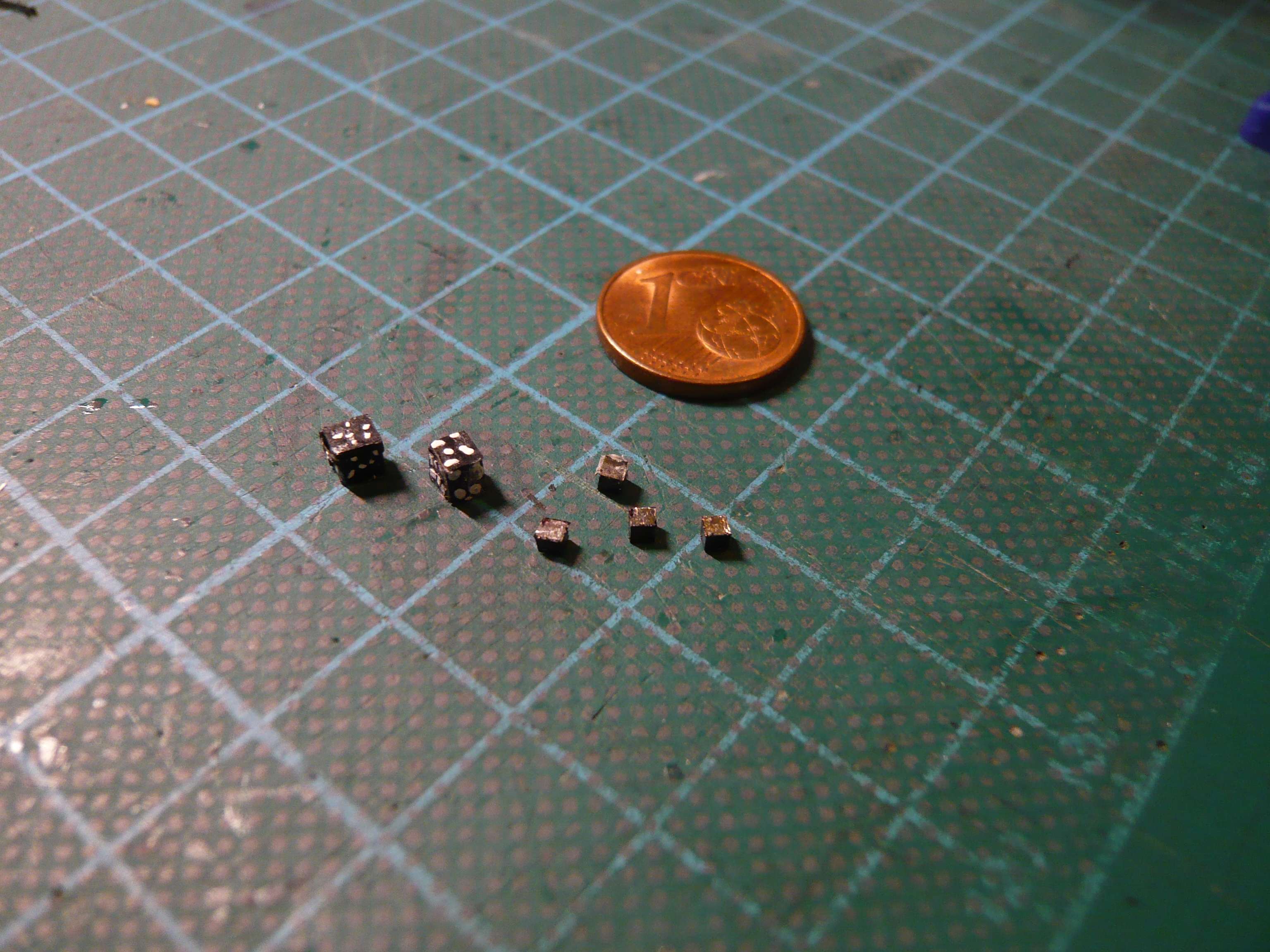

Danach habe ich am unteren Rand der Seitenwände die drei noch fehlenden Solar Array Hold-down Brackets verklebt, wobei das Ankleben der kleinen Perlen ein ziemlich heikles Unterfangen war, weil ich die Sonde dazu doch zwischen die Finger nehmen musste, um den UHU-Seku mit der Akupunkturnadel vorsichtig auf die Klebestellen zu tupfen und anschließend die Perlen in der Pinzette darauf absetzen zu können.





Anschließend waren die sechs Cold Gas Thruster (CGT) auf der Unterseite der Sonde an der Reihe, hier nochmal zur Erinnerung die Anordnung der CGTs am NASA-Modell,



sowie im Original.

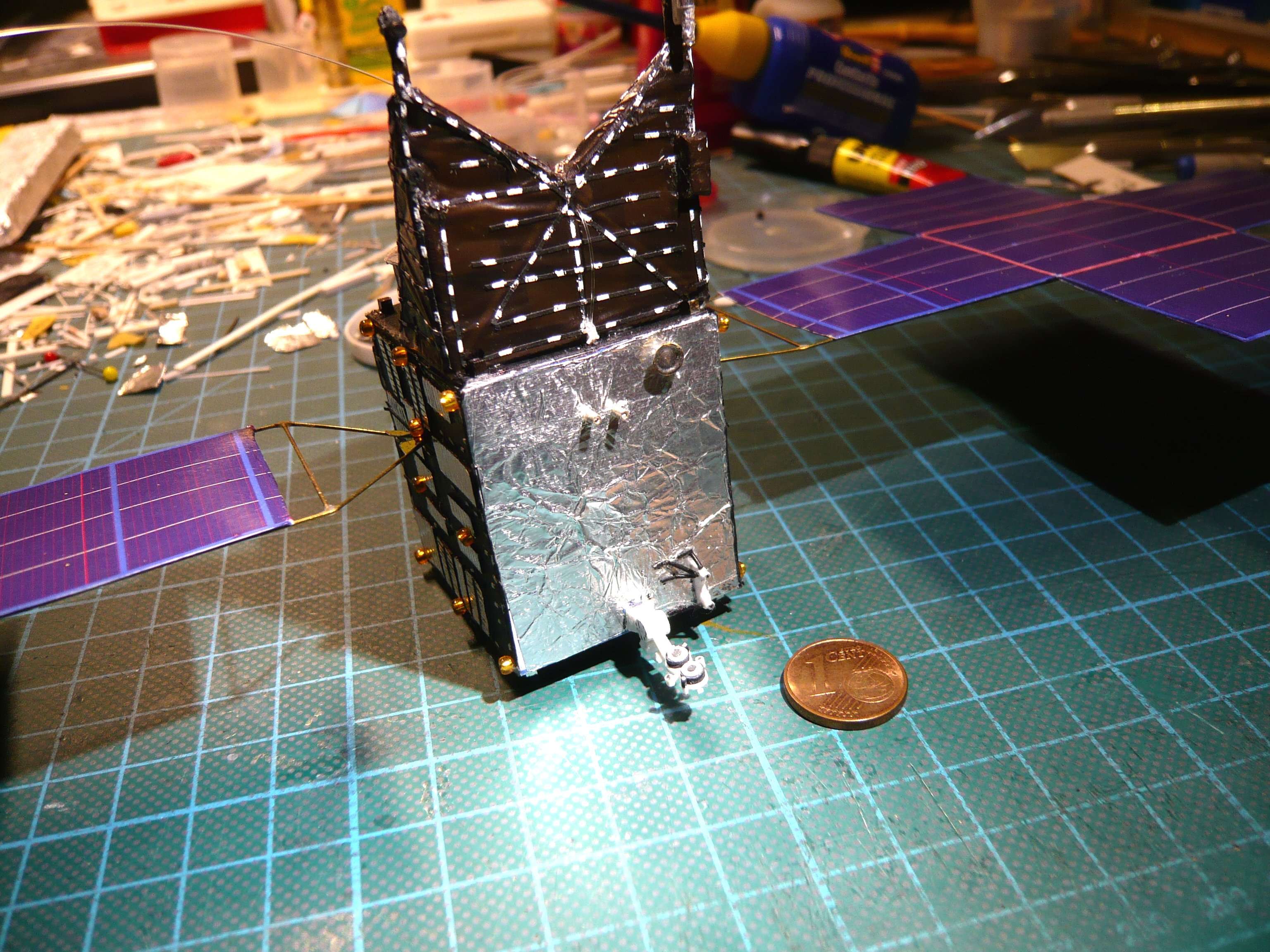

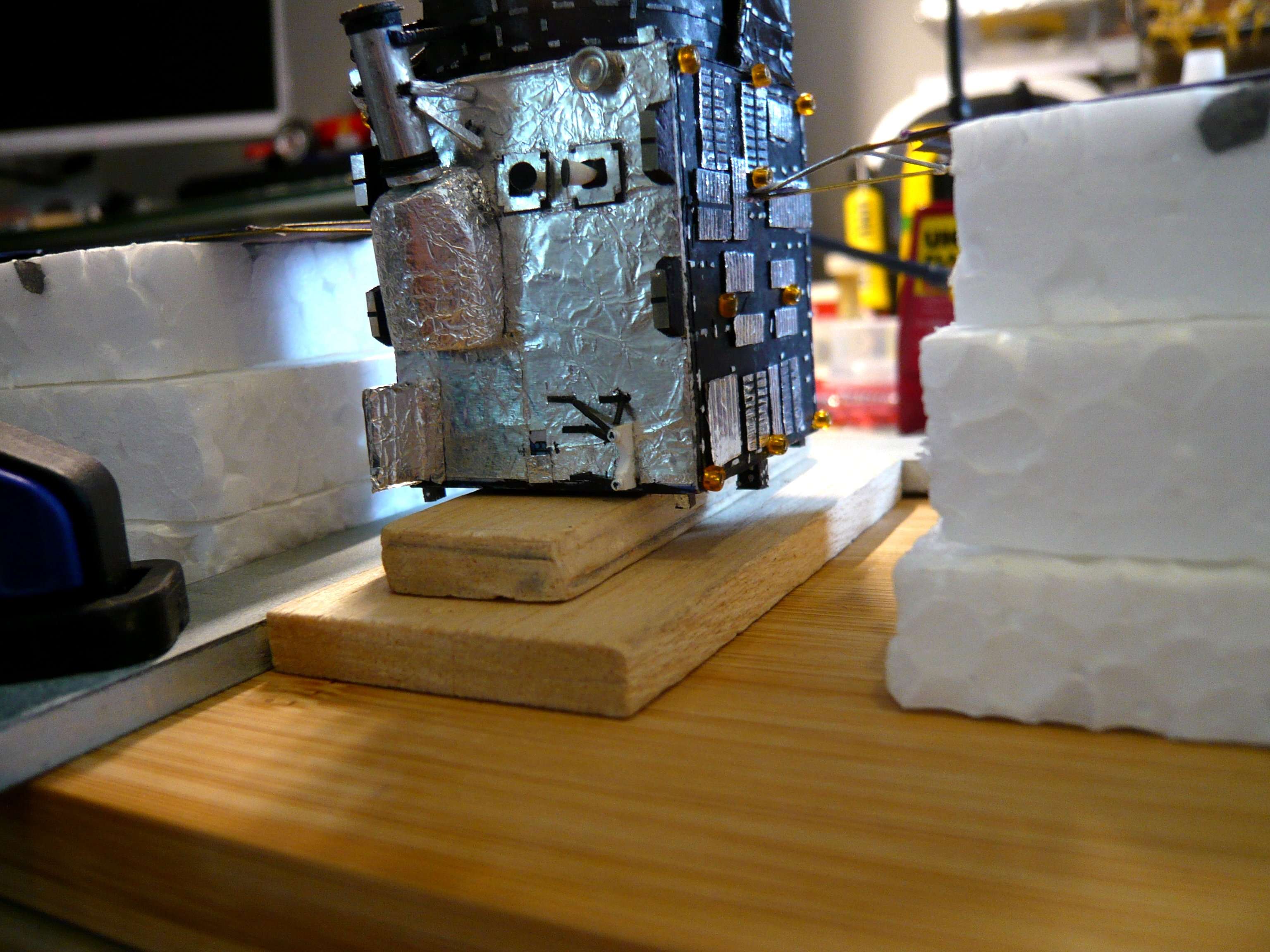

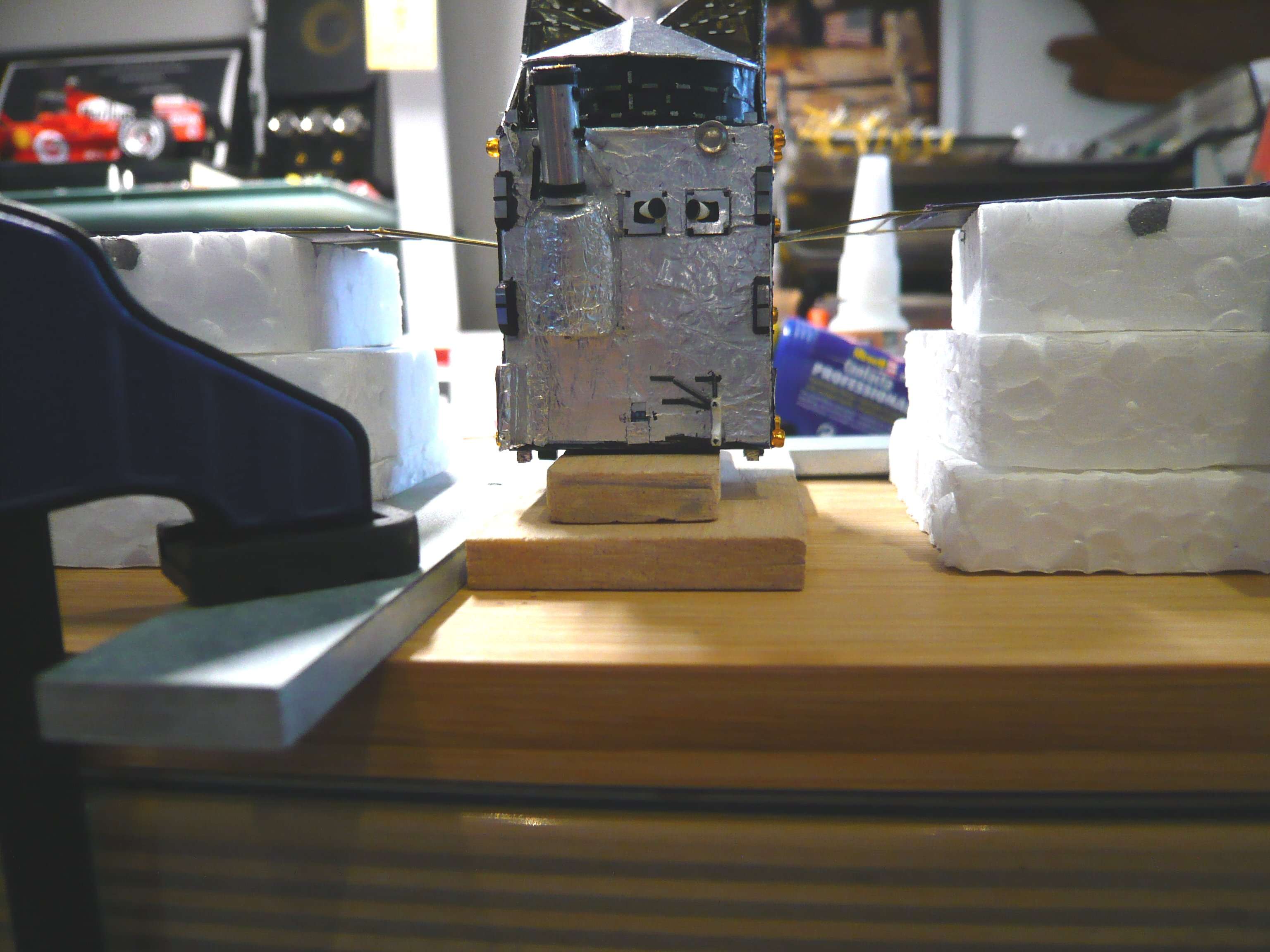

Um diese Winzlinge verkleben zu können, musste ich meine Haltevorrichtung zum Absetzen der Sonde auf der Unterseite durch eine schmale Balsa-Unterlage so modifizieren, dass nach beiden Seiten noch ein ausreichender Abstand zu den CGTs vorhanden war.



Das Verkleben selbst erfolgte dann nach dem gleichen Prozedere wie bei den winzigen Perlen für die Solar Array Hold-down brackets.

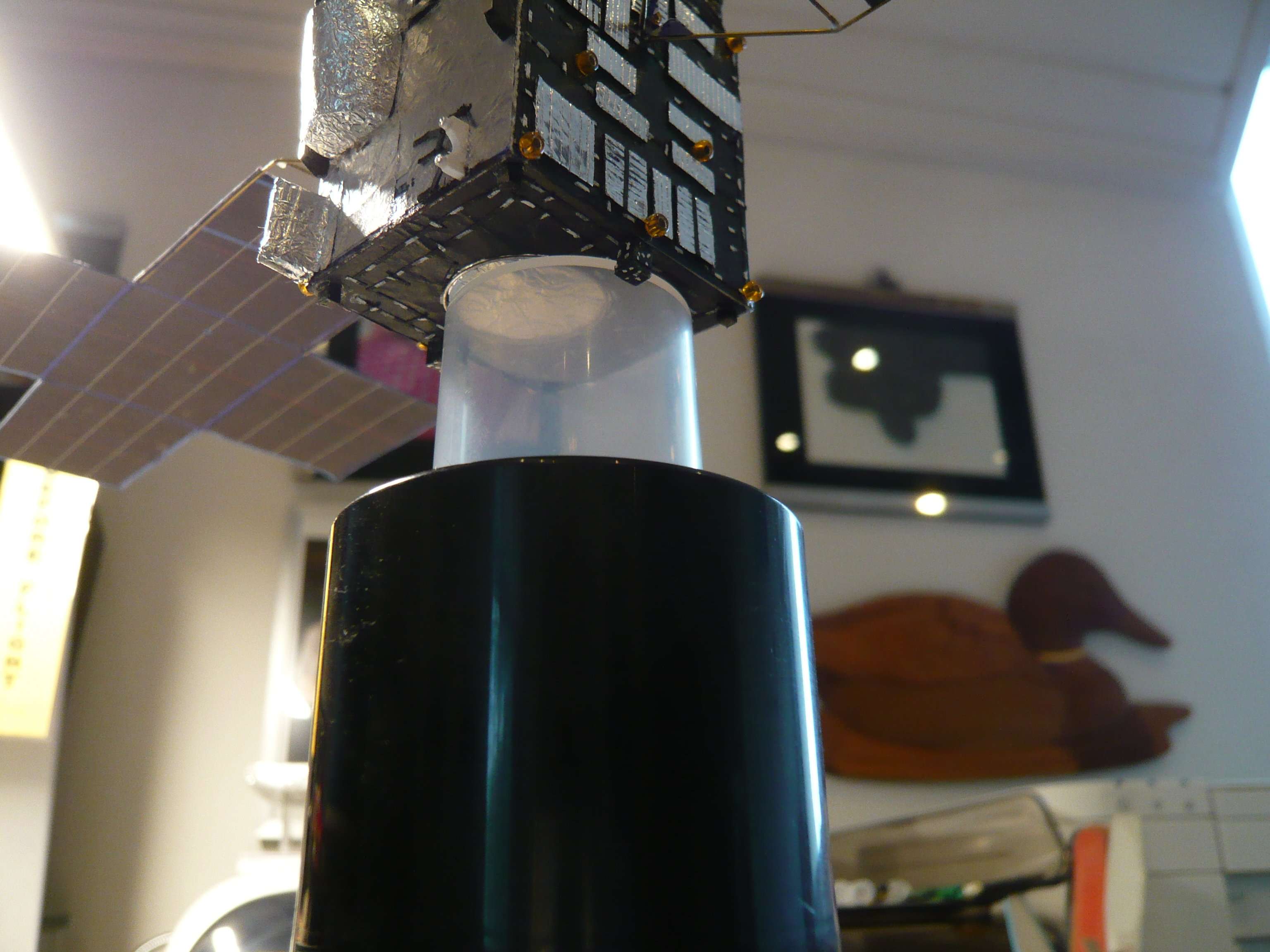

Hier der Blick von unten, der die Anordnung etwas besser zeigt.



Von dem abenteurlichen Hochstand aber schnell wieder auf die sichere Ruhe-Plattform vor dem Sturm.



Nun fehlen tatsächlich nur noch die beiden Hall-effect Thruster auf der Vorder- und Rückseite,



sozusagen der Final Countdown, der dem letzten Post vorbehalten bleibt.

Hallo allerseits,

dann also auf zum (vor)letzten Gefecht.

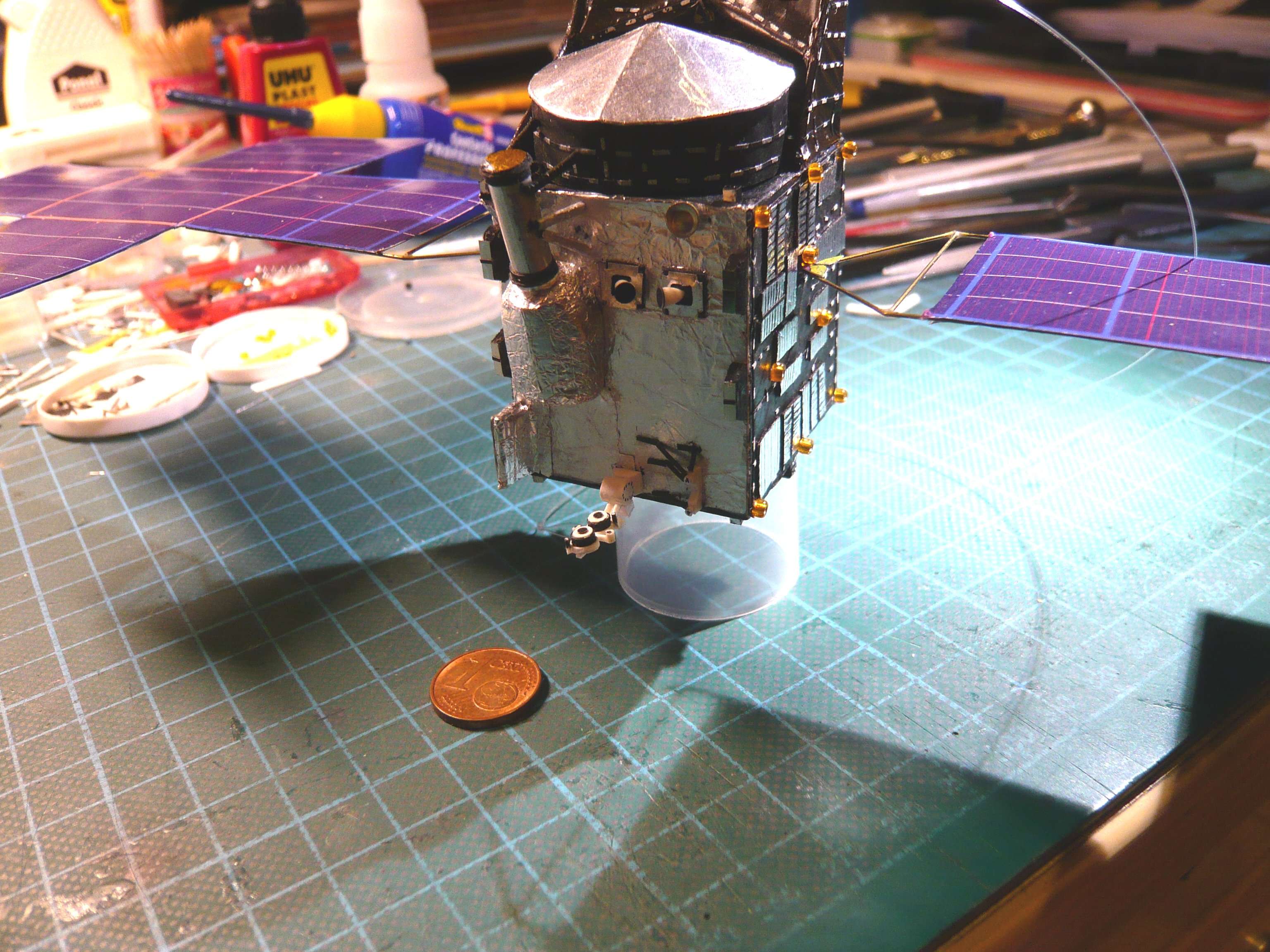

Die Anprobe der Hall-effect Thruster auf der Vorderseite sieht doch schon mal cool aus und gibt mir den richtigen Kick für den Final Countdown.



Aber da die Sonde im Office meines Filder Space Center (FSC) unter der Decke hängen soll, habe ich schon seit längerer Zeit überlegt, wo bzw. wie ich sie am besten, möglichst unsichtbar, aufhängen sollte, und wie ich das evtl. vorher simulieren könnte, um einen optischen Eindruck zu bekommen?

Dabei war mir die Stelle für die Befestigung der dünnen mylon-Sehne (Ø 0,3 mm) schon länger klar, wozu ich auf der Rückseite hinter dem Blanket-Gestänge eine winzige Öse aus Messingdraht (Ø 0,2 mm) angebracht habe,



die man auf diesem Bild vielleicht sehen kann.



Da die Sonde mit der direkt an dieser Öse befestigten Sehne jedoch zu schräg hängen würde, habe ich die Sehne duch die Rückseite des Gestänges nach vorn gezogen, wodurch die Schräglage verringert werden würde.



Und an dieser Stelle soll die Sonde einmal hängen,

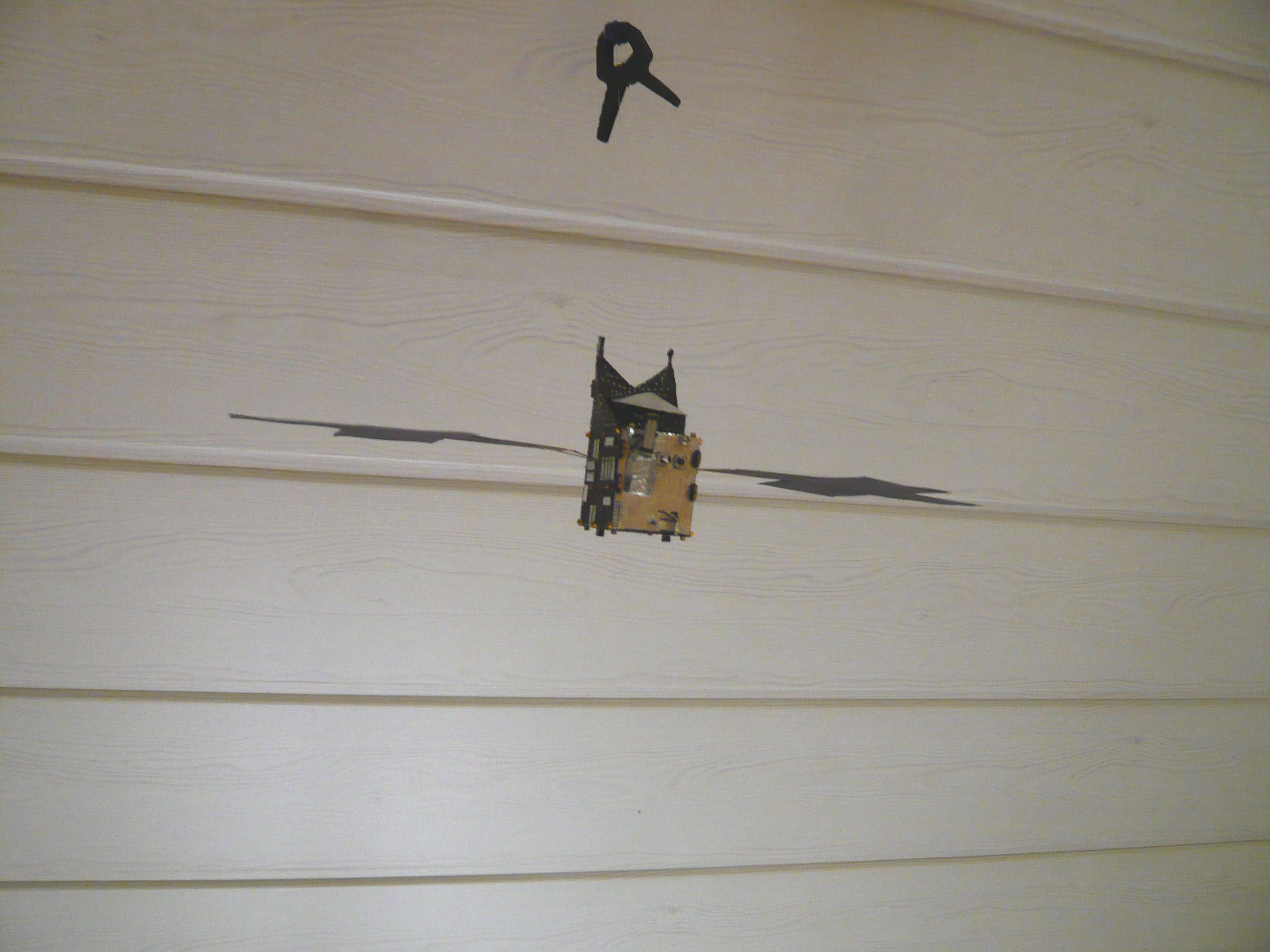

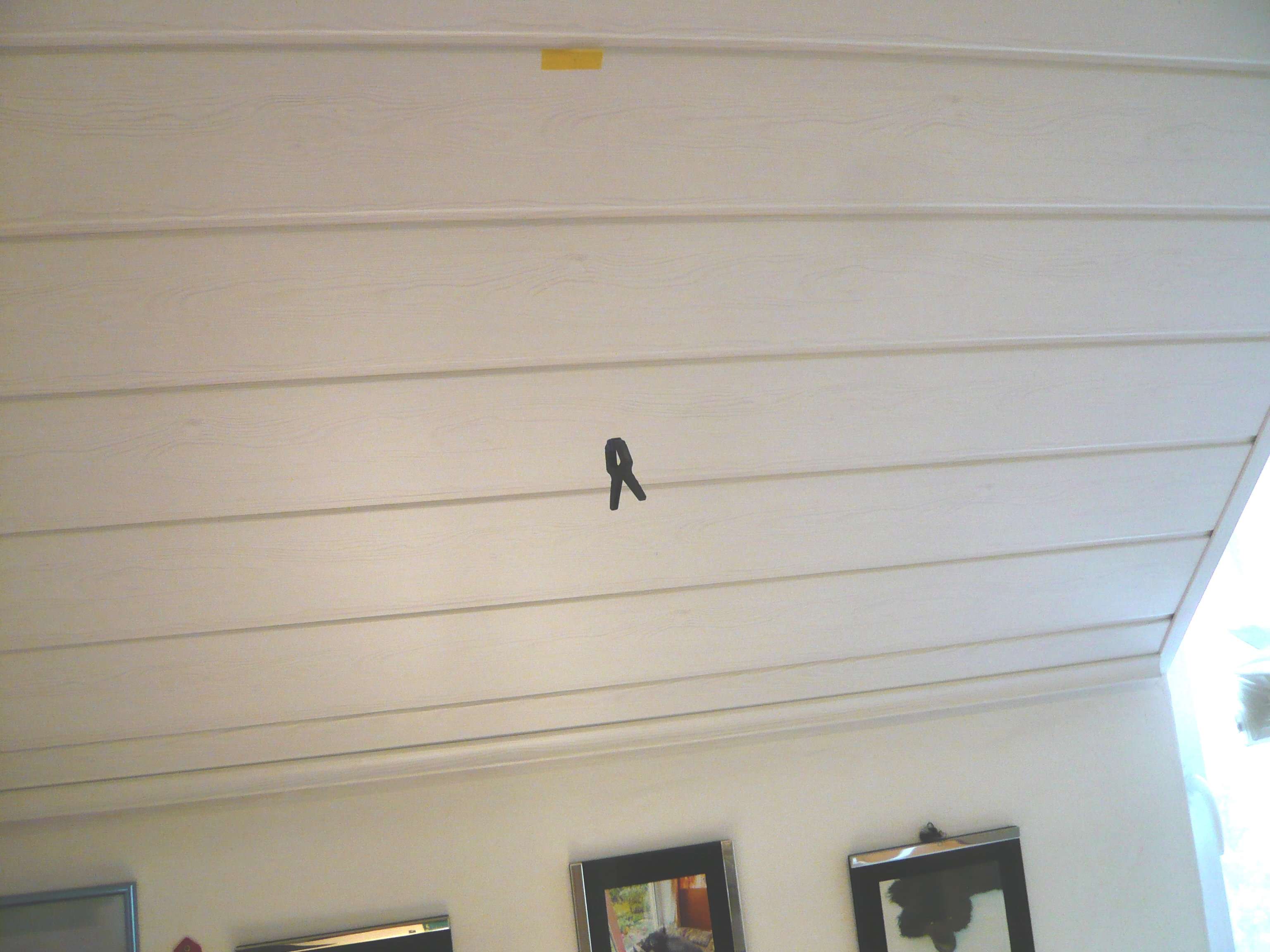

wozu ich mal diese Klammer aufgehängt habe.



Zur endgültigen Befestigung der Sehne werde ich eine kleine Stahlöse in die Deckenverkleidung schrauben.

Soviel zur Theorie, deren Relisierbarkeit ich vor der Verklebung der Hall-effect Thruster aber noch testen werde.

Good morning allerseits,

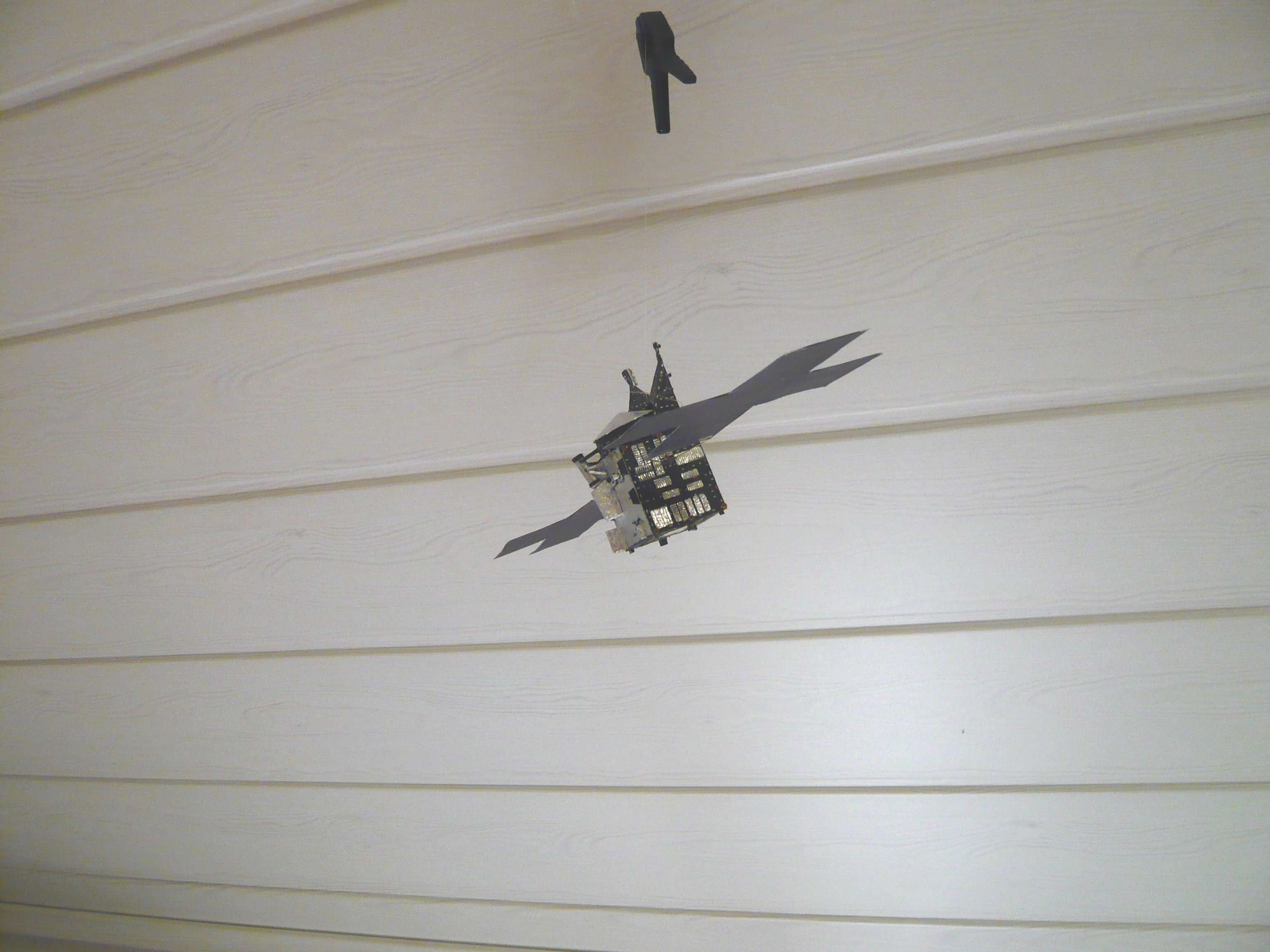

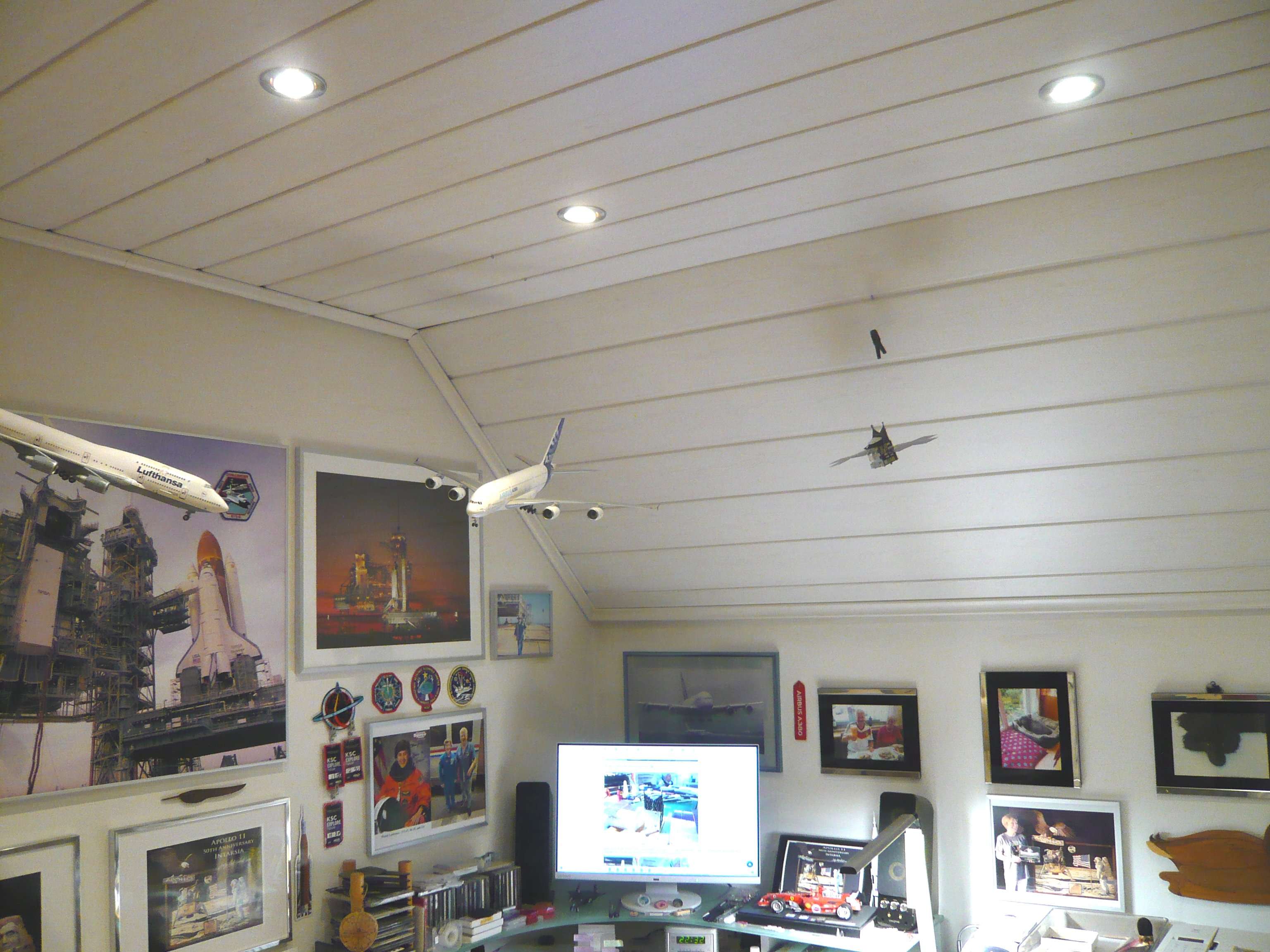

dann war ich doch zu neugierig und wollte die Aufhängung der Sonde wenigstens mal kurz testen, was allerdings etwas riskant und waghalsig war, aber funktioniert hat.



Und das sieht doch auf den ersten Blick schon mal nicht schlecht aus,



und dürfte von der Höhe schon in etwa hinkommen.



Das schaue ich mir heute bei Tageslicht nochmal genauer an.

Hallo allerseits,

nachdem die Raumsonde das Probehängen erfolgreich überstanden hat, konnte ich nun endlich auch die Hall-effect-Thruster anbringen.



Dazu musste ich aber meine Haltevorrichtung noch einmal entsprechend modifizieren, um die Sonde sicher auf der Unterseite abstellen zu können. Und dann wurde der Thruster auf der Rückseite verklebt.



Die Verklebung hält, und somit ist nun die Rückseite komplett.



Nach der Anprobe des Thrusters auf der Vorderseite folgte die finale Verklebung,



womit die Sonde nun endgültig fertiggestellt ist.

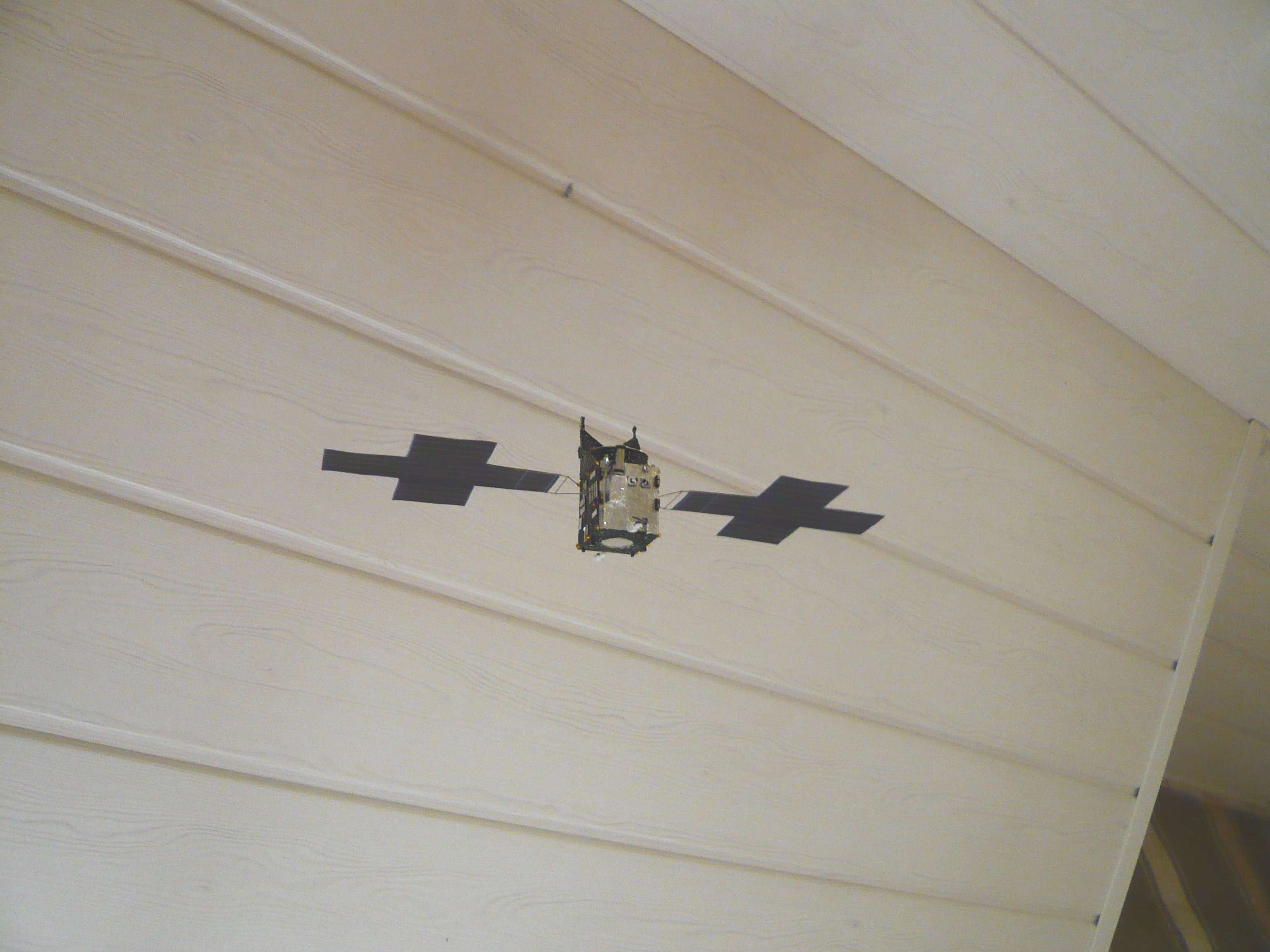

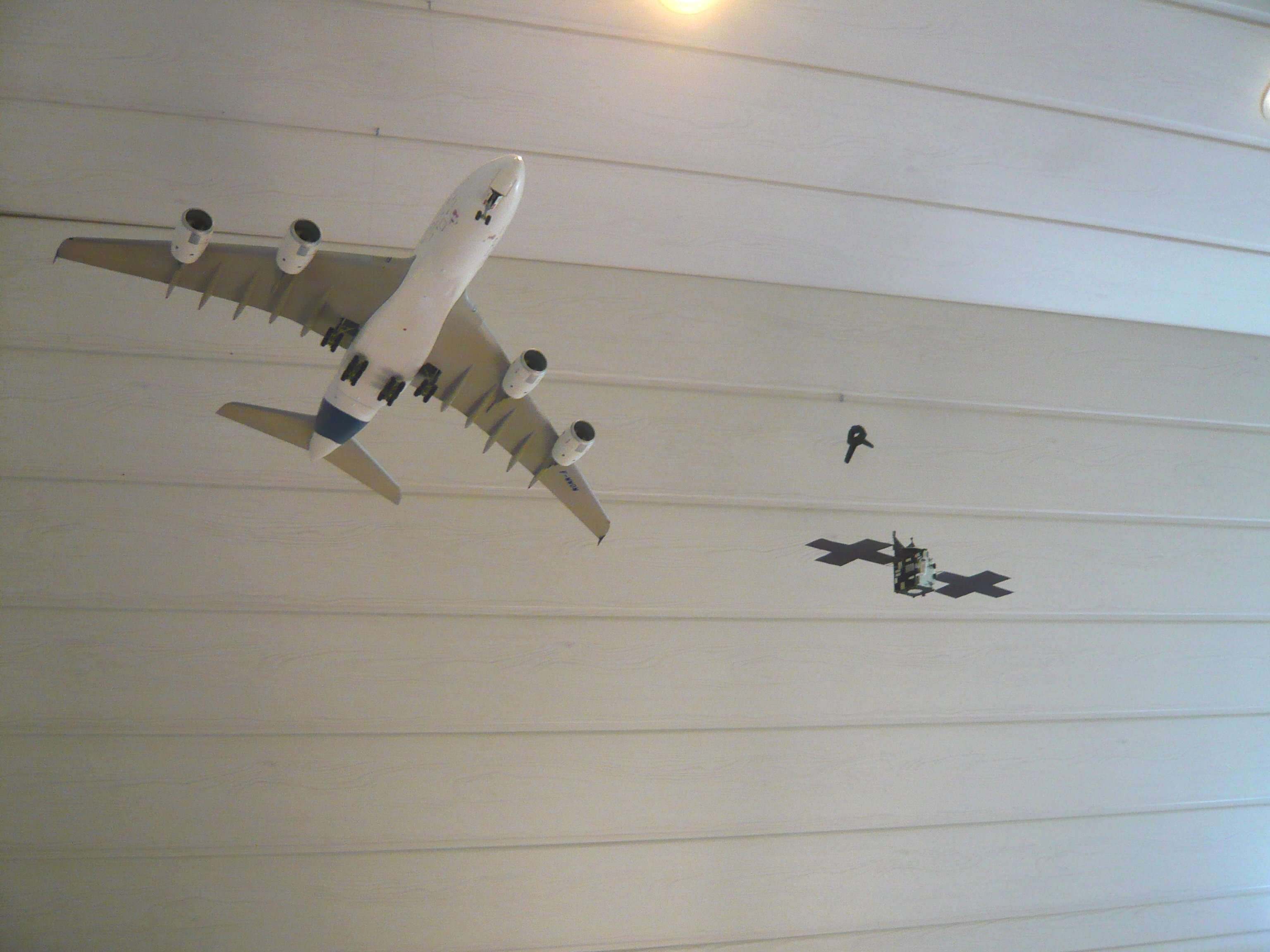

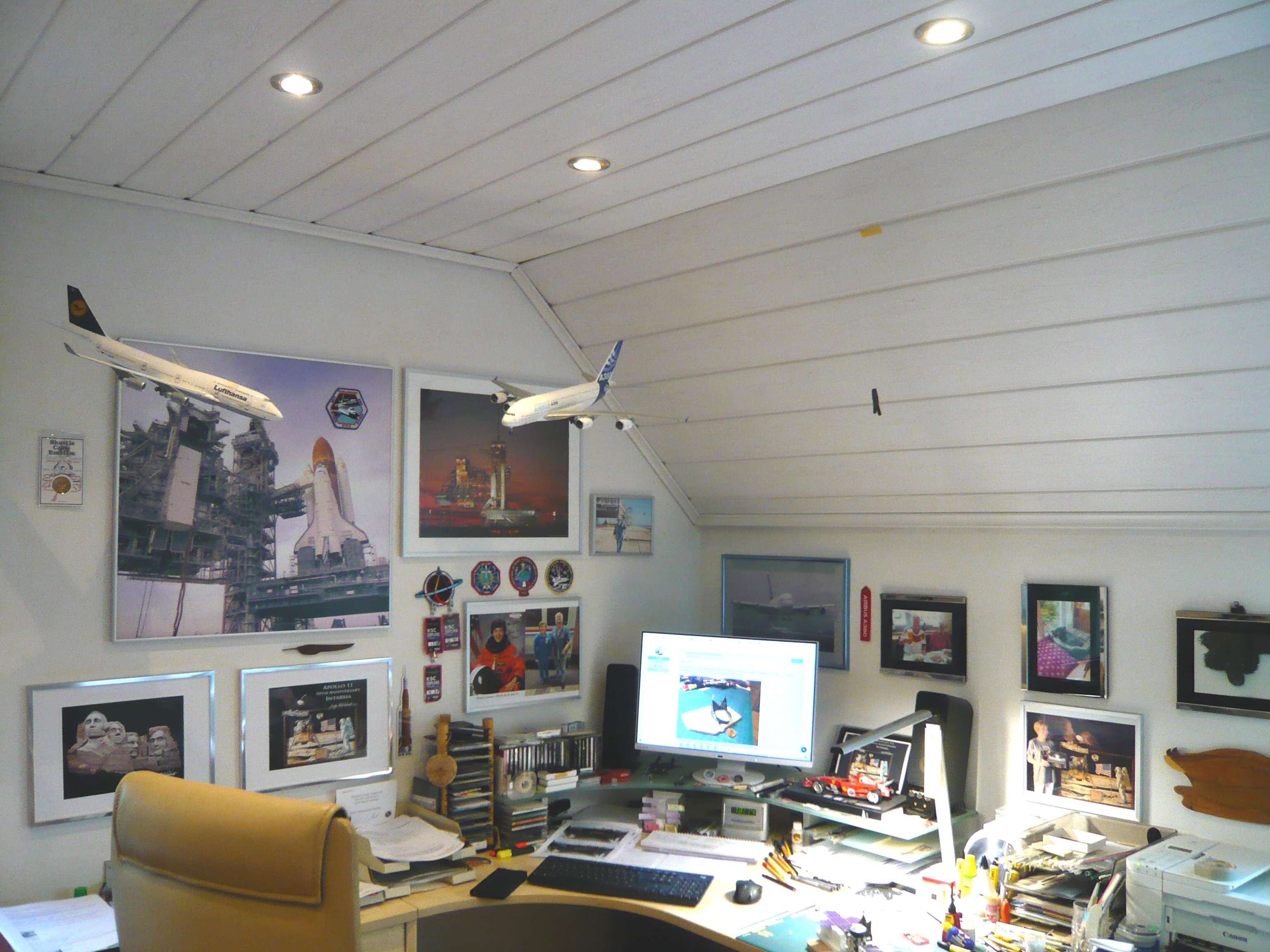

Und dies ist nun ihr Platz an der Decke, wo sie sich mitunter auch um die eigene Achse dreht.



Am kommenden Freitag wird sie in 3000 mi Entfernung am Mars vorbeifliegen,



und sich den nötigen Boost für den Weiterflug abholen, wonach sie nach Plan 2029 am Asteroiden Psyche ankommen wird, wenn alles gut geht.
