NAUKA - Multifunktions-Labor-Modul (MLM)

NAUKA wird für den Versand vorbereitet (4)

Nachdem nun auch bei VK-Roskosmos die Bilder vom 31.07.2020 erschienen sind,habe ich mir einige Bilder noch einmal angesehen.
Dabei sind mir verschiedene Streben und Stützen aufgefallen, die wohl zur Versteifung während des Eisenbahntransports dienen.


Das ist die Anschlussstelle und Luke zwischen dem Hermetikteil und der großen Kabine von NAUKA

Die Versteifungskonstruktion ist hier als Spannring im Rahmenbereich des Durchgangs eingebracht. Durch die Spannschraube am Ring lässt sie sich dann nach der Bahnfahrt leicht entfernen.


Die Schraubzwingen könnten beim Transport dienlich sein, fliegen aber sicher nicht mit


Wogegen der Ring um die Luke ein Handlaufsein kann und mitfliegen könnte


Die Handläufe im großen Nauka-Teil sind variabel anbringbar

Damit stören sie nicht, wenn ein Gestellrahmen zur Aufnahme eines Gerätes dort Platz braucht. Handlauf lösen und an anderer Stelle anbringen...

Gruß, bleibt gesund und locker, aber jetzt erst recht noch disziplinierter als bei vorherigen "Demos", HausD !

NAUKA wird für den Versand vorbereitet (5)

Im Chrunitschew Zentrum laufen sind die letzten Arbeiten zur Verpackung und Verladung, damit das NAUKA-Modul nach Baikonur geschickt werden kann.    (Quelle: @Roskosmos )


Das NAUKA-Modul bei der Verpackung in den technologischen Transportschutz


Verpackt - die 4 Öffnungen sind für die Ventilation und Temperierung vorhanden

Nun kann das NAUKA-Modul  mit dem Zug von Moskau nach Baikonur geschickt werden.
Der Start zur ISS - im April 2021 ...

Gruß, bleibt gesund und locker, aber jetzt erst recht noch disziplinierter, HausD !

Zum weiteren Fortgang sagte Rogosin: ... der endgültige Anfang wird die Notwendigkeit für einige  Weltraumspaziergänge einschließen ... Unsere Crew trainiert jetzt unter Anleitung im Hydrolabor des Schulungszentrums für die Kosmonauten. Dort werden alle Details ge"drillt"... , die zum endgültigen Herrichten und der Inbetriebnahme des NAUKA-Moduls notwendig sind.

Zitat von: proton01 am 02. August 2020, 13:20:45

... Da steckt aber noch viel Arbeit drin bis das Modul fertig zum Start ist.

Ja, sowohl in Baikonur, als auch nach dem Start im Orbit ...

Im NSF-Forum ist der NAUKA-Start jetzt für den 20.April eingetragen und anschliessend ab Juli zahlreiche russische EVAs speziell zum Herrichten dieses Moduls.

NAUKAs rückwärtige Ports

... Auf der Rückseite des Moduls befindet sich eine hermetisierbare Sektion mit zwei Luken.


Ein Docking-Port vorn im Bild, an dem sogar der Crew Dragon andocken kann,
                       unten im Bild, zum Anlegen vom bekannten russischen Koppelsystem

Schon vor langer Zeit ist mit dem RASSWET ein Teil MRM-1 (SchK) geliefert worden, das hier zu sehen ist:


SoyuZ MS 12 hängt an MRM-1 (Rasswet) - auf Rasswet, oben, die Schleusenkammer (SchK)

Etwas mehr Licht hat ein gewisser jakda, den einige kennen, in die Zweckbestimmungen der Ports gebracht ...


Oben, auf Rasswet, die Schleusenkammer (SchK)

...und aus dem Kosmischen Mittwoch, den er früher regelmäßig gepostet hat, Nr.291, zeigt er dieses Bild einer Simulation der Funktion dieser Schleuse. Ich kann mich auch erinnern, dass ich hier im Forum einmal etwas über das Training an dieser Schleuse im ZPK/CTC geschrieben habe...


 Funktion dieser Schleuse mit einem Schlitten für Schleusungen                 Bild: Roskosmos/ed. jakda

Zum vorderen Port, an dem in der Simulation etwas angekoppelt ist, kann jakda auch etwas Licht in die Sache bringen und verweist auf den Knoten UM, der seinerseits mehrere Ports zur Verfügung stellt:


Der Knoten-Modul UM - nach einer Grafik von ENERGIA

Vorn rechts, der Koppelmechanismus wie Sojus/Progress/usw. - oben und links noch indifferente Darstellungen der Ports.

---

---

Die Aussage Rogosins, dass auch EMs Dragon dort ankoppeln kann, zeigt mir, dass nicht nur er, sondern auch andere Willige zu Zusammenarbeit einen Anlegeplatz zur Verfügung gestellt bekommen können.

Gruß, bleibt gesund und locker, aber auch immer noch diszipliniert, HausD

Video

&feature=emb_logo

Hauptbeitrag: - Das Modul MLM NAUKA kann nach Baikonur versendet werden

( zum oberen Beitrag: in der Hofnnung, dass hier das Ш К  nicht durch ? ? ? zum ... gemacht wird,
                               das ist die Bezeichnung der S chleusen K ammer)

Gruß, bleibt gesund ..., HausD !

Nauka soll am 10 August nach Baikonur verschickt werden

Laut einem Interfax Artikel soll "Nauka MLM-U" am 10 August nach Baikonur. Dort angekommen sind für 6 Monate elektrische Test der Umfangreichen Ausstattung geplant, darauf folgen noch zusätzliche 3 Monate Flugvorbereitung.

 Quelle: https://www.militarynews.ru/story.asp?rid=1&nid=536006&lang=RU


In einem Beitrag von Russia24 bzw. in einem Roscosmos Tweet  wurde erwähn, dass das Lebenserhaltungs-System von "Nauka" für 6 Personen Sauerstoff gewährleisten kann.

 Quelle: https://twitter.com/roscosmos/status/1289219226373435393


Ergänzung zum Knotenmodule "Prichal"

Das Module hat 6 Dockingports, ein aktiven wie von HausD erwähnt und 5 passive hybrid Ports. Ein teilweise fertiges Knotenmodul soll vor einigen Jahr eingelagert worden sein und wartet auf den Start von "Nauka".

Heute soll die Fahrt nach Baikonur beginnen

Bei TASS wird heute  mitgeteilt, dass das Modul NAUKA am 10. August versendet werden soll, da nach
Angaben von Roskosmos die Russische Eisenbahn das Abfahrtsfenster zum 10. August für den Transport
aus dem Chrunitschew-Zentrum bestätigt hat.

Dabei gehe ich davon aus, dass es ein Transport in den späten, verkehrsarmen Stunden des Tages losgeht.

Gruß, bleibt gesund und locker, aber auch wieder verstärkt diszipliniert, HausD

Hallo

Vertreter von Roskosmos, Krunitschew-Zentrum und RKK Energija posieren vor dem Bahnwagon:

https://twitter.com/Rogozin/status/1292939147498446851

Bei Roskosmos gibt es eine kleine Bilderserie zur Abfahrt: https://www.roscosmos.ru/28956/

viele Grüße
Steffen

Hallo ,Steffen

... Vertreter von Roskosmos, Krunitschew-Zentrum und RKK Energija posieren vor dem Bahnwagon:

https://twitter.com/Rogozin/status/1292939147498446851

... und schauen auch, dass alle Waggons mitgenommen werden ...

Danke auch für die "Spätschicht" ..., HausD

Video

Das MLM für das russische Segment der ISS verließ um 00.37 MSK das Gebiet des Moskauer Chrunitschew-Zentrums und ging auf den Weg nach Baikonur...

https://video.twimg.com/ext_tw_video/1292938789384577030/pu/vid/848x480/vI9FX9NduCD9lisw.mp4

Bei https://twitter.com/i/status/1292938816001585154

Gruß, HausD

Na dann "Glück auf den Weg" und hoffentlich "Endstation ISS"

... bis dahin fließt noch einiges Wasser den Syr-Darja hinunter    ... Gruß, HausD

Video

[ Invalid YouTube link ]&feature=emb_title
         - ab 01:06              das Knoten-Modul (s.o. Grafik )
         - ab 01:46              das aufblasbare Modul
         - ab 02:13              das Innere des MLM NEM-1 Modells  (ed. HausD)

Gruß, HausD

In wie weit sind die Knotenmodule Pirs und Poisk mit dem Knotenmodul an Nauka identisch? Ich habe in meiner transportablen Landfunk Fernsprechstelle ein am 20. März 2013 abgespeichertes Bild gefunden das dem aus Beitrag #104 verblüffend ähnlich sieht. Nur das damals Nauka, oder MLM wie damals vielleicht noch hieß, ziemliche Zukunftswünsche waren.

In wie weit sind die Knotenmodule Pirs und Poisk mit dem Knotenmodul an Nauka identisch? Ich habe in meiner transportablen Landfunk Fernsprechstelle ein am 20. März 2013 abgespeichertes Bild gefunden das dem aus Beitrag #104 verblüffend ähnlich sieht. Nur das damals Nauka, oder MLM wie damals vielleicht noch hieß, ziemliche Zukunftswünsche waren.

Das Knoten Module "Prishal" ist etwas größer und ist eine Weiterentwicklung basierend auch auf "Pirs" und "Poisk". Die Module "Pirs" und "Poisk" haben jeweils ein Durchmesser von 2,55m, dagegen hat "Prischal" ein Durchmesser von 3,3m.

Das Bild von dem du sprichst ist wahrscheinlich MLM "Nauka" bevor es damals aus technischen und finanziellen Gründen nicht geflogen ist. Das Module wurde zerlegt und fast komplett neu gebaut, bis auf die Struktur und die Tanks. Alles andre von den Rohrleitungen, Verkablung, Elektronik, etc. wurde durch modernere Elemente ersetzt. Die Struktur bzw. der Druckkörper von Nauka existiert ja seit Mitte der 90er als FGB-2 und war damals noch als Ersatzmodul für FGB "Sarja" gedacht.


Abbildung von einem vorgeschlagenen Schleusen Modul, wo beide Durchmesser (2,55 und 3,3m) verwendet werden. -Credits: RKK ENergia

Hallo transportable Landfunk Fernsprechstelle

In wie weit sind die Knotenmodule Pirs und Poisk mit dem Knotenmodul an Nauka identisch? ...

Alle 3 sind unterschiedlich ...

Gruß und ein freundliches H I , HausD

Zug mit NAUKA in Baikonur

Heute, am 19.08.2020, erreichte das Modul NAUKA, das im Frühjahr 2021 zur ISS starten soll, das Kosmodrom Baikonur.
Der Transport des Moduls zum Kosmodrom dauerte weniger als 10 Tage. Der Zug mit  dem Modul und die insgesamt 14  Waggons mit der zugehörigen und erforderlichen Ausrüstung werden nun erst einmal auf Unversehrtheit und Vollständigkeit kontrolliert.
Danach führen die RKK  Energia (als Hauptentwickler des Moduls) und des Chrunitschew  Zentrums (als Hersteller) die noch ausstehenden Arbeiten und dann noch die Tests aus, bevor das Modul NAUKA dann an den Start gehen kann.                                                   (Quelle, Fotostrecke: Roskosmos )


Der Zug mit NAUKA ist auf dem Güterbahnhof Tjuratam/Baikonur angekommen




Der Waggon mit NAUKA wird fotografiert und von allen Seiten besonders begutachtet

Gruß, bleibt gesund und locker, aber auch wieder verstärkt diszipliniert, HausD

Video

[ Invalid YouTube link ]&feature=emb_logo

Gruß, HausD

Video

&feature=emb_logo

Gruß, HausD

Ausladen im MIK-KA Pl.254

Nun gibt es auch eine Bildstrecke bei Roskosmos.
Daraus wieder einige Bilder ...


Die Waggons mit "NAUKA" und dem Zubehör werden in die Vorhalle des MIK-KA Pl.254 geschoben


Die Kisten mit dem Zubehör werden ausgeladen


Die Zollplomben am Waggon "NAUKA" werden geöffnet, ...


 ... der Waggon geöffnet ...


... und das Dach wird abgehoben                                             Fotos: Roskosmos

Gruß, bleibt gesund und locker, aber auch wieder verstärkt diszipliniert, HausD

Übergröße des Transports

Auf einem der Bilder von der Abdeckung des Waggon vom Modul  "NAUKA" steht das:


... (Aufschrift in dtsch.) : INDEX NJEGABARITNOST N4520 = Index Übergröße N4520    Foto: Roskosmos

Damit soll allen Stationen auf dem Transportweg signalisiert werden, dass kein Rangieren in einem maßlich kritischen Bereich erfolgen darf. Das ist ist in den Transportpapieren unter dem Index Übergröße N4520 aufgeführt und gilt für die gesamte genehmigte Fahrstrecke.

Gruß, bleibt gesund und locker, aber auch wieder verstärkt diszipliniert, HausD

Übergröße des Transports...

Beieindruckende Ausnutzung des möglichen Volumens. Interessant in "enganliegende" Verpackung. Danke für die Bilder.

Gruß   Pirx

Vom Waggon in die Halle (1)

Bei Roskosmos/VK gibt es die ersten Bilder vom Transport des Containers mit dem Modul NAUKA.

Hier wieder einige, aus meiner Sicht wichtigen Bilder:




Der Container wird angehoben nachdem die grüne Abdeckplane herunter ist


Daneben warten die Kisten mit den Teilen, die bei der Bahnfahrt gesondert transportiert wurden


Fahrt in die Halle - es sind also nicht nur die "kleinen" Raumflugkörper händelbar ...  Fotos: VK-Roskosmos

Gruß, bleibt gesund und locker, aber auch wieder verstärkt diszipliniert, HausD

Vom Waggon in die Halle (2)

Die ersten Bilder vom Transport des Containers mit dem Modul NAUKA, die es bei Roskosmos/VK gibt.
Davon noch einige, aus meiner Sicht wichtigen Bilder:


Der Container ist in der Halle angelangt ...


... und wird nun auf seinen Arbeitsplatz umgesetzt



Das ist also der erste Arbeitsplatz, vor dem schon viele Kabel bereit liegen ...       Fotos: VK-Roskosmos

Gruß, bleibt gesund und locker, aber auch wieder verstärkt diszipliniert, HausD

Vom Waggon in die Halle (3)

Mittlerweile sind es rund 60 Bilder von Modul NAUKA, die das Verbringen auf den Arbeitsplatz in der Halle zeigen.
Davon nochmals einige, aus meiner Sicht wichtigen Bilder:

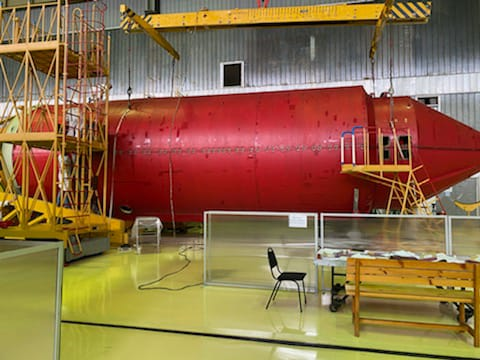

Der Container auf seinen Arbeitsplatz in der Halle, das erste Mal, dass ich das graue Gestell in Funktion sehe


Der hintere Deckel ist abgenommen, li. und re. der Umgang des grauen Gestells




Der Blick auf die Seite von NAUKA, an der vor der Auslieferung die gelbe Treppe stand      Fotos: VK-Roskosmos

Gruß, bleibt gesund und locker, aber auch wieder verstärkt diszipliniert, HausD
