Hallo allerseits,
und damit aber erst noch einmal zurück zum
STS-6 Launch Pad 39A.

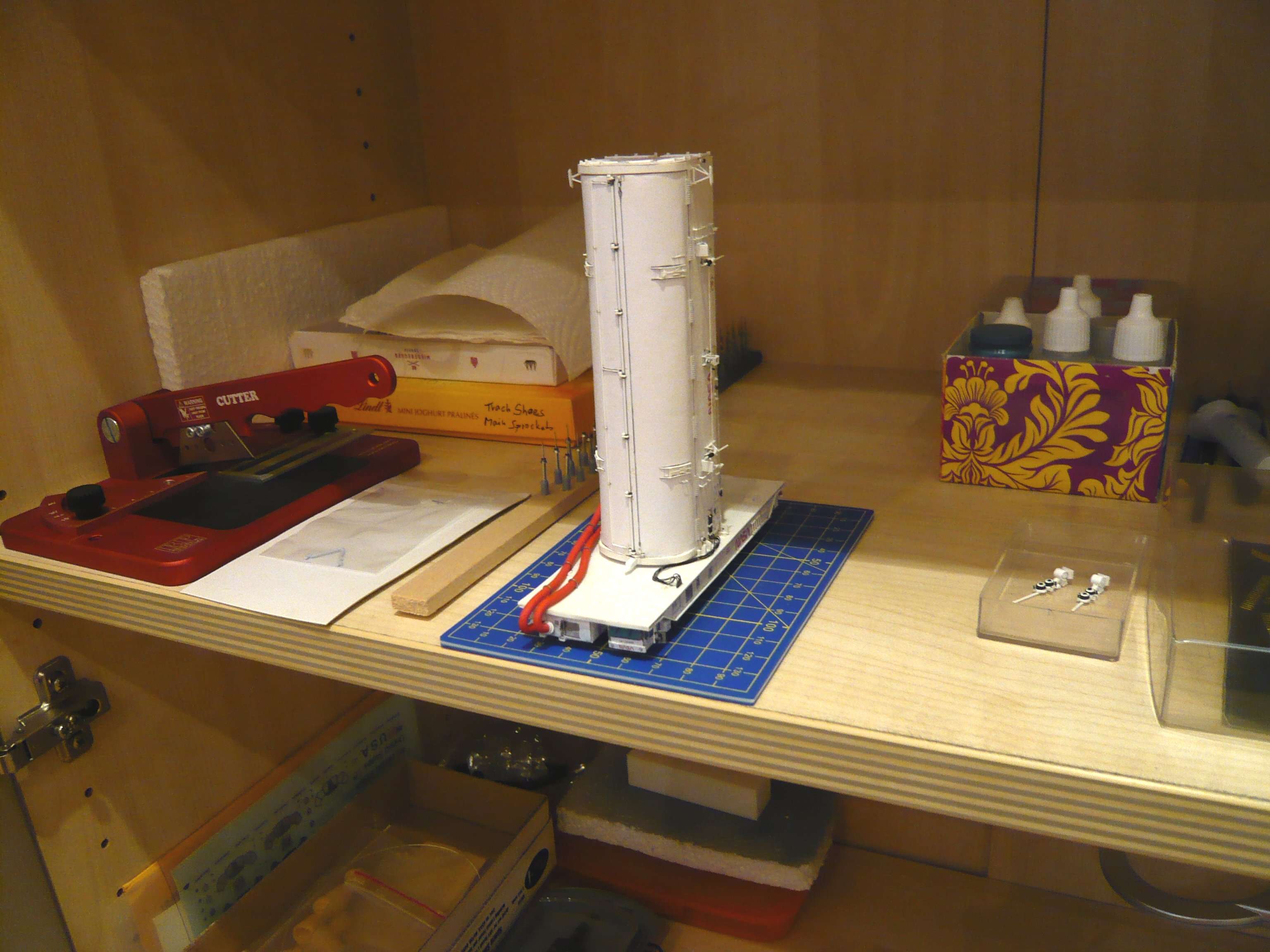

Nachdem ich als letztes Teilprojekt den
Payload Canister mit dem zugehörigen
Transporter fertiggestellt und sicher verstaut hatte,
habe ich mich wieder dem
Diorama zugewandt und zusammen mit meinem "Beleuchter"
Arno (McPhönix) die von ihm entwickelte
Multi-Strombank für die Beleuchtung weiter modifiziert.
Wer sich noch einmal über meine damaligen
Diorama- und Beleuchtungspläne informieren möchte, der kann gern noch einmal
hier nachschauen.
Damals war das Konzept der
Dio-Beleuchtung noch in der Entwicklung, und die damalige Strombank hätte eine ziemlich aufwendige und komplizierte separate
Verkabelung der einzelnen
LED-Kreise mit den Anschlussklemmen der Strombank zur Folge gehabt.
Deshalb hat mein Freund Arno noch einmal viel Geist und Arbeit investiert
und zunächst eine

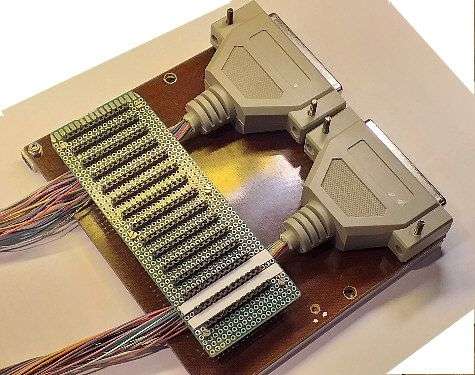

Anschlussplatte vorbereitet und direkt hinter der Strombank montiert, deren
5 x 15 Kontaktstifte mittels der beiden

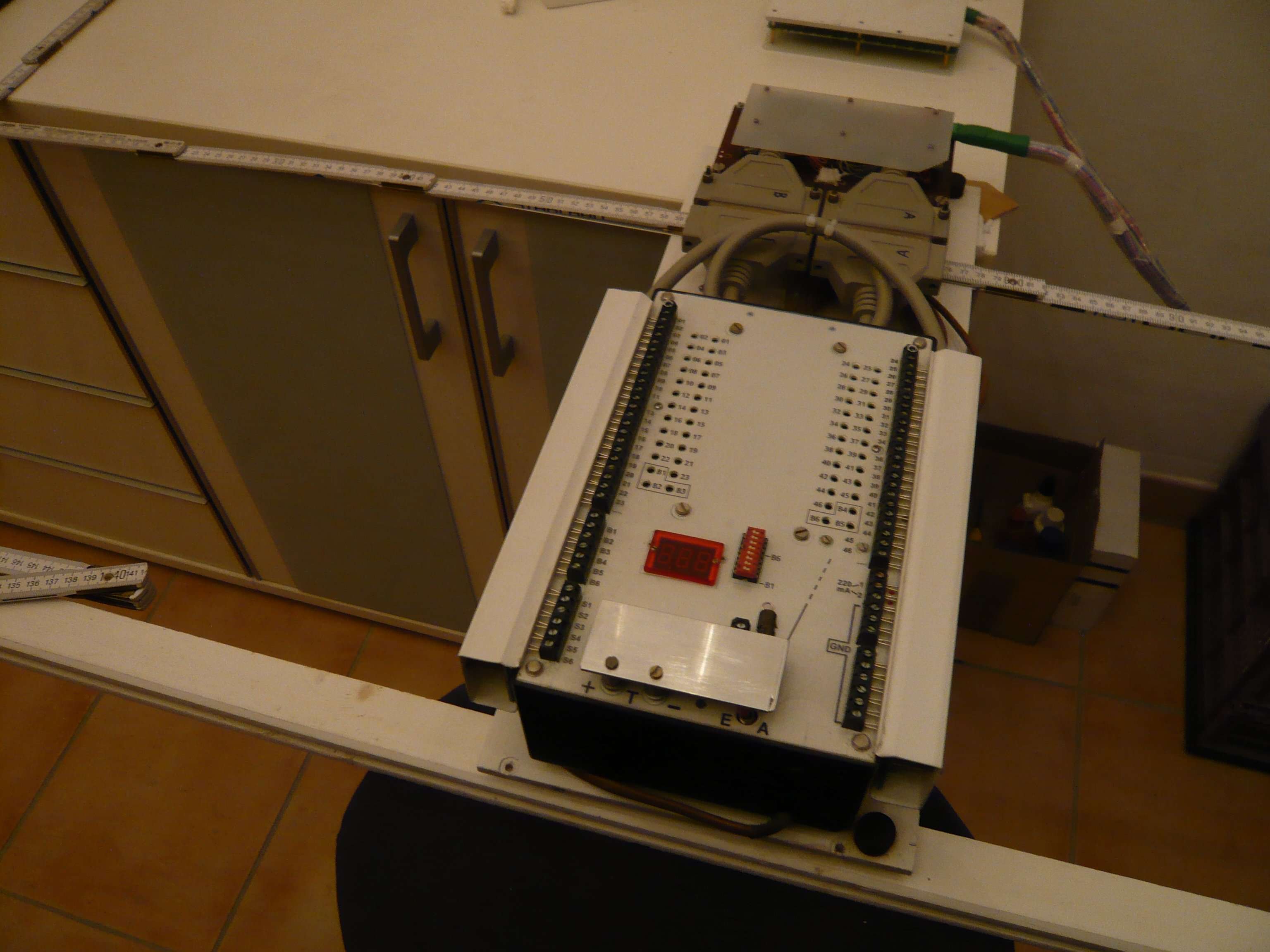

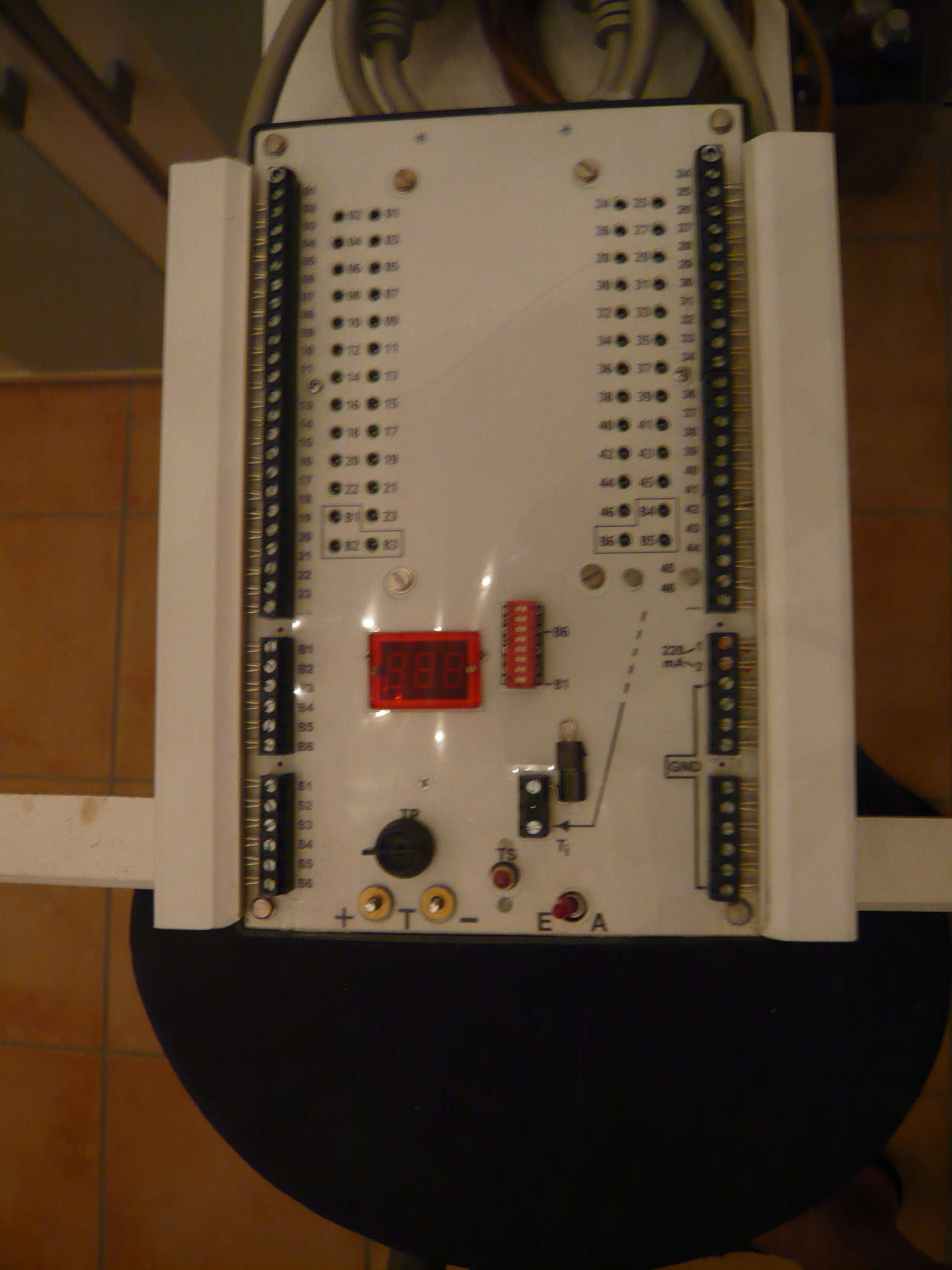

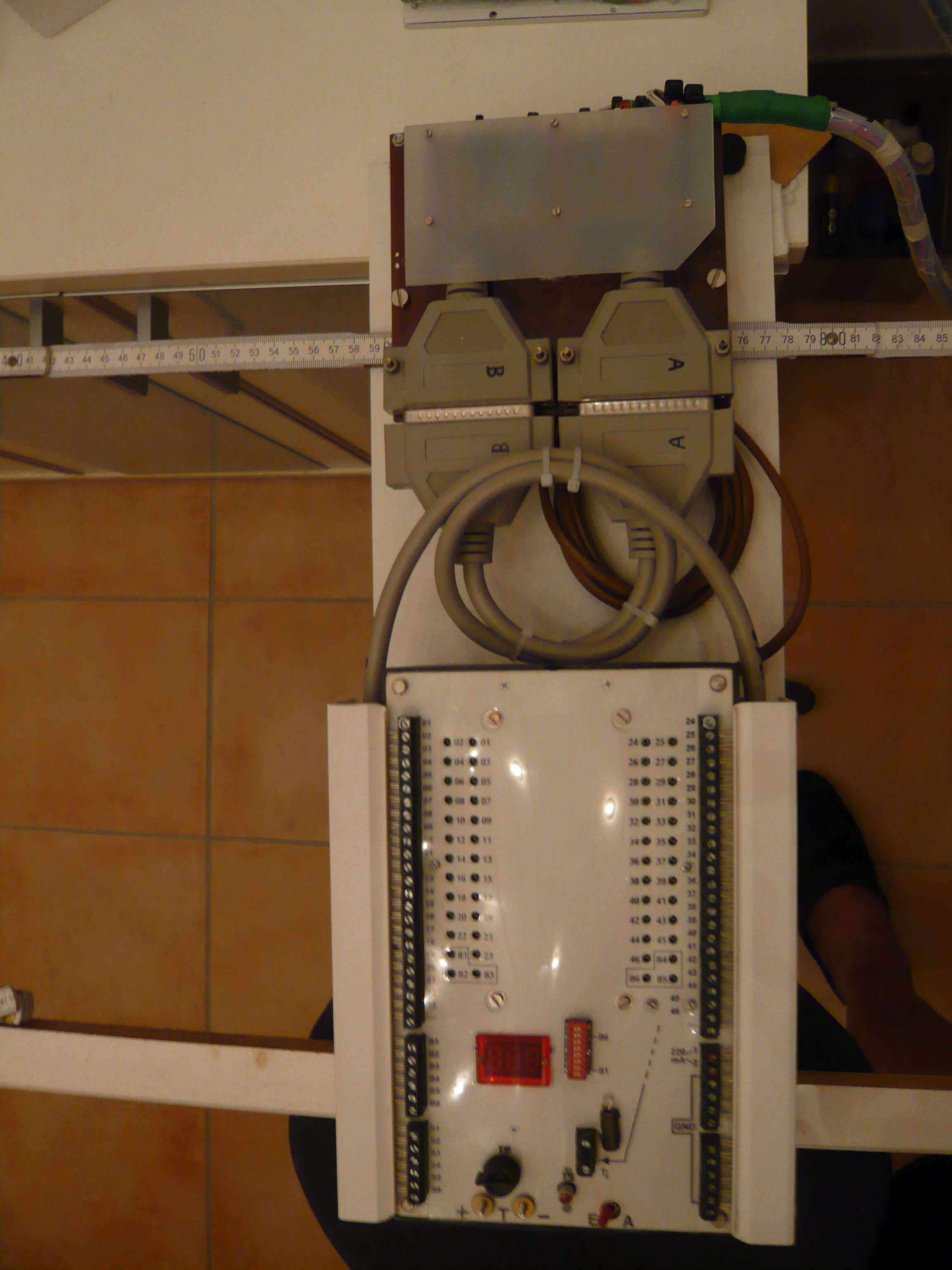

Verbindungsstecker mit denen der Strombank verbunden werden, deren Oberseite man hier sehen kann.

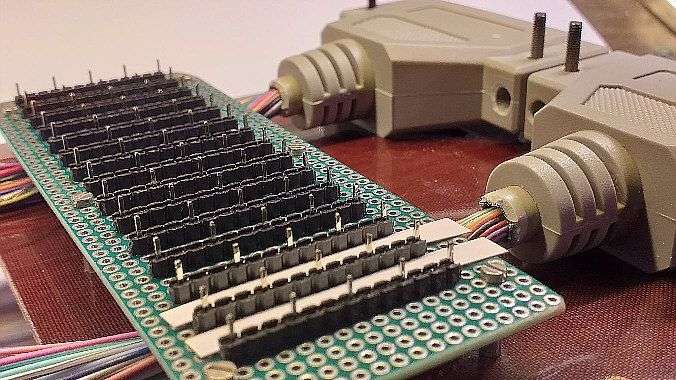

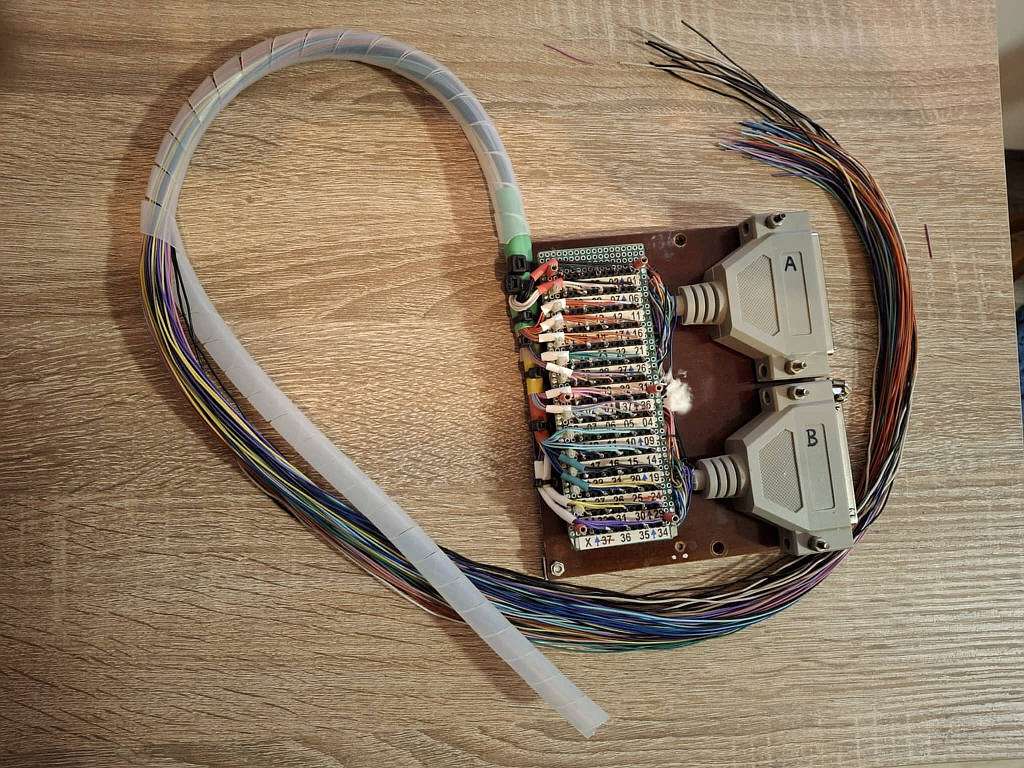

Auf deren Unterseite sieht man die angelöteten Leitungen, die zu einem
Kabelstrang gebündelt wurden,
über den diese
Anschlussplatte mit einer
Sammelplatte mit gleicher Kontaktbelegung verbunden ist, die auf dem Diorama in der Nähe der
RSS in der
Launch Pad-Abdeckung eingelassen wird, auf der sämtliche

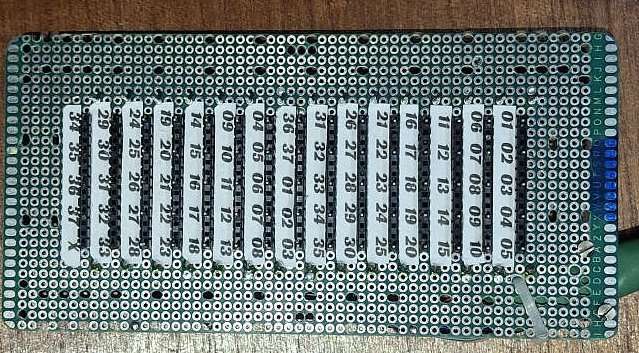

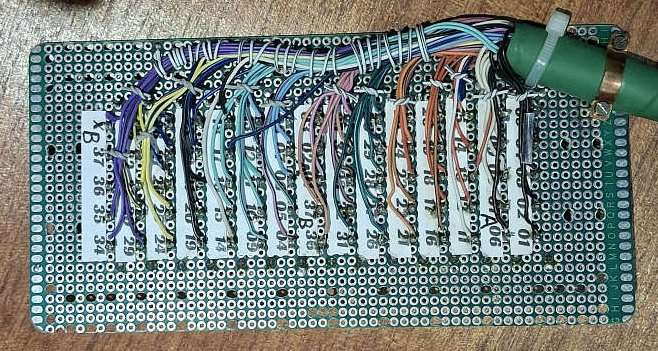

LED-Kreise angelötet werden, die durch Kabelschächte zu dieser Sammelplatte geführt werden, die man hier von beiden Seiten sehen kann.
Durch diese Lösung sollte die gesamte Verkabelung wesentlich erleichtert werden.
Um selber eine bessere Vorstellung vom späteren Standort des

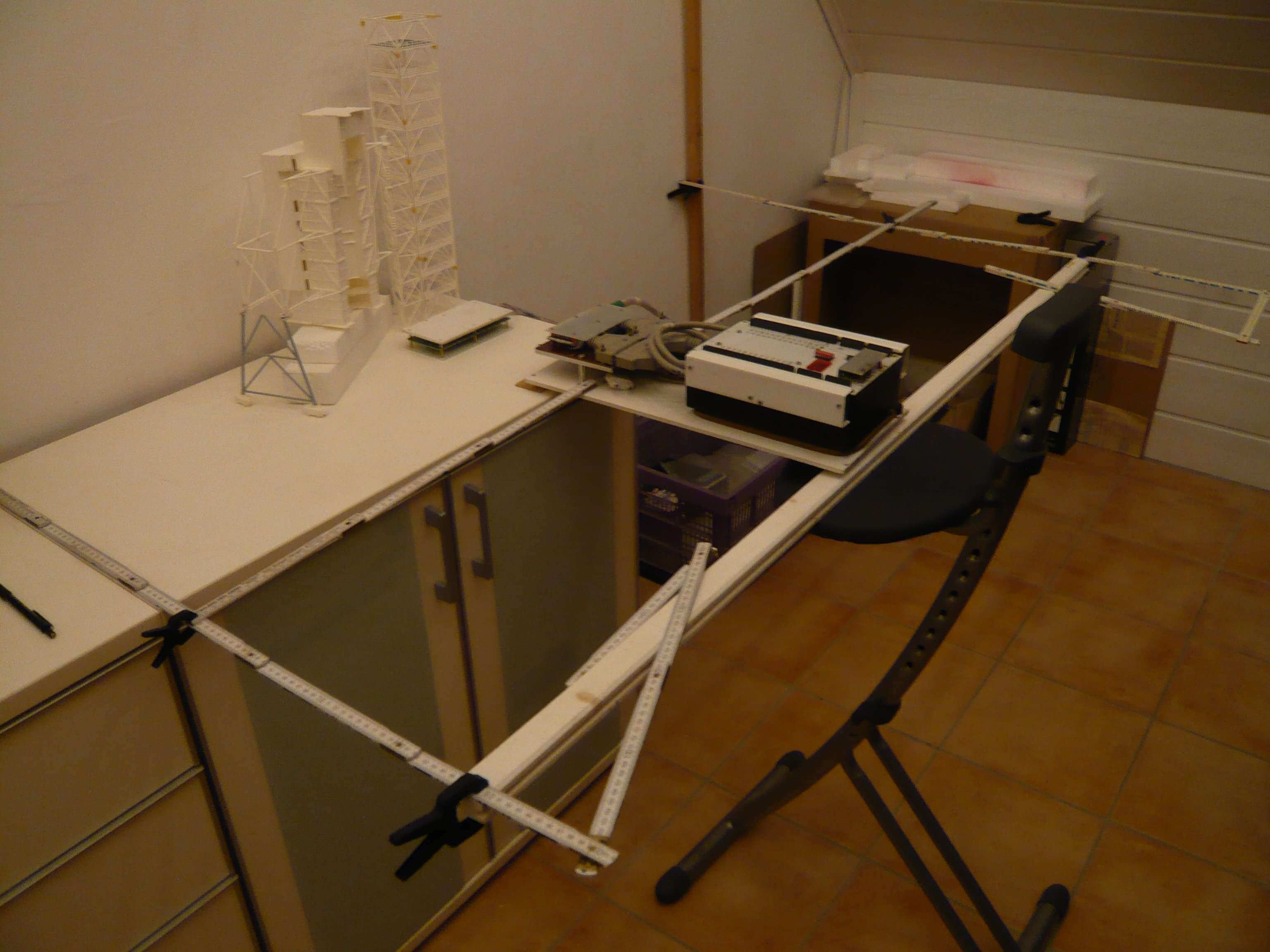

Dioramas zu erhalten, habe ich dessen
Umriss (160 cm x 90 cm) im dafür vorgesehenen Raum mit mehreren
Zollstöcken angedeutet und dazu sowohl die Rohbauten der
FSS und RSS als auch die modifizierte

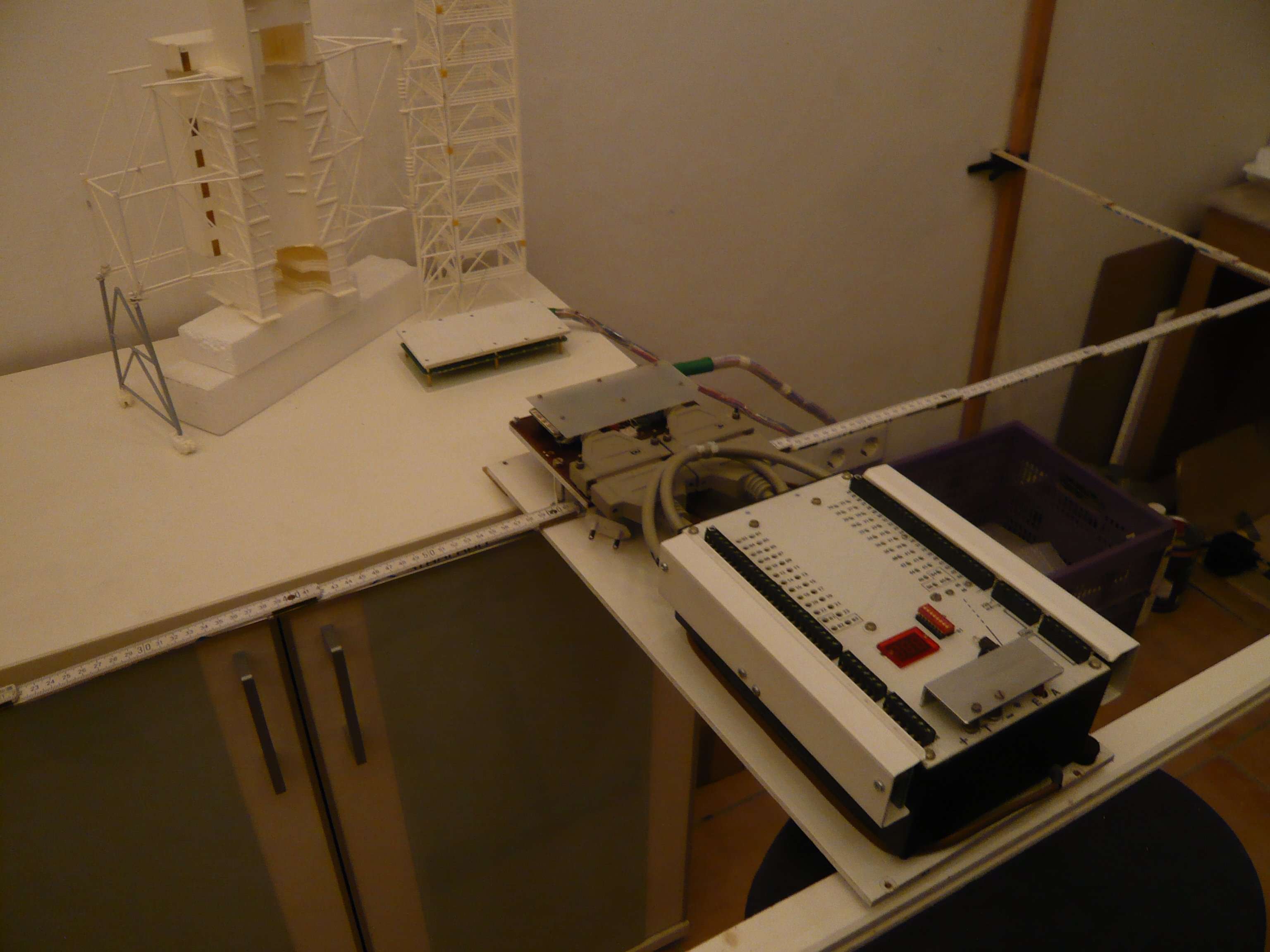

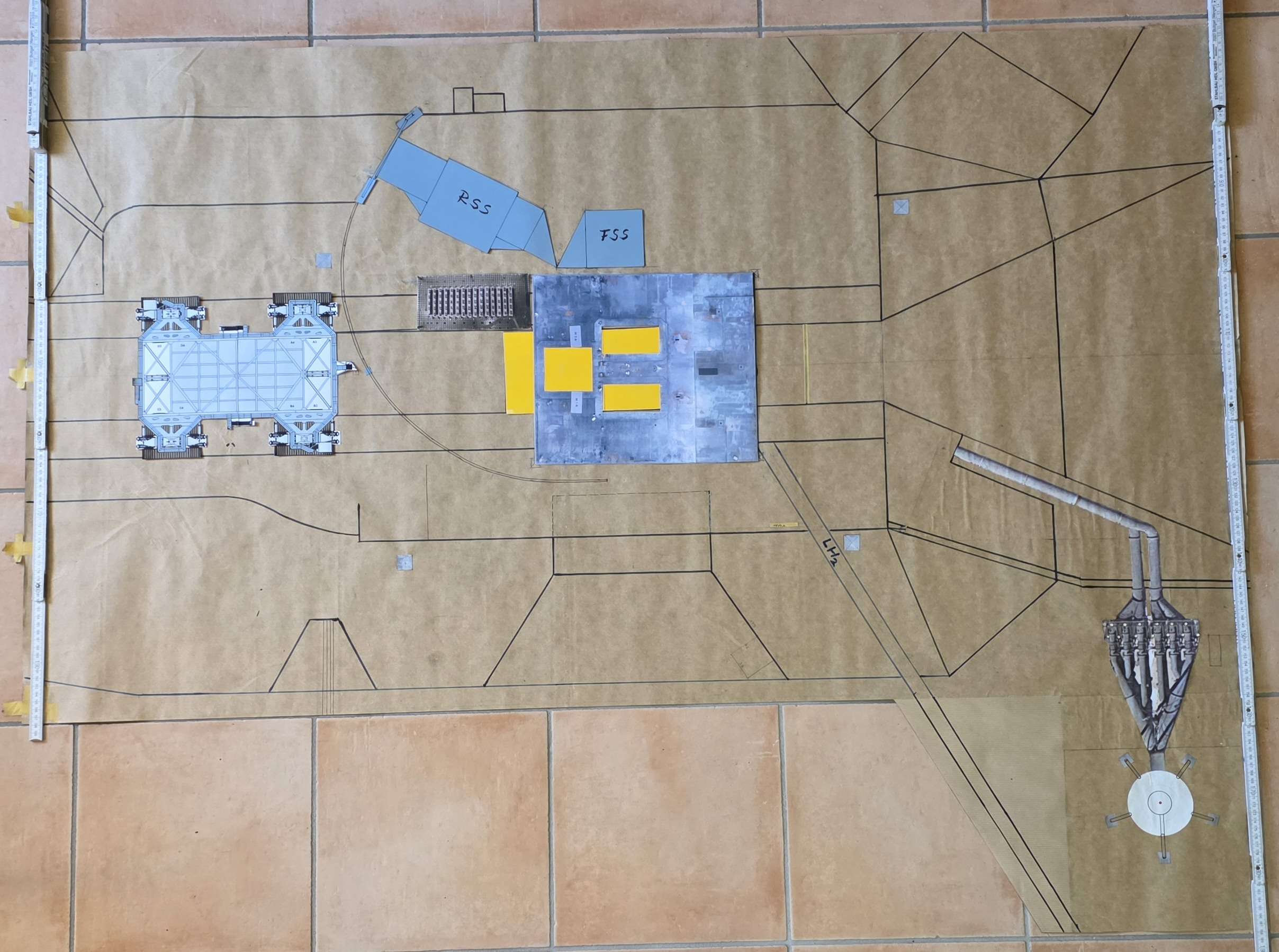

Multi-Strombank provisorisch aufgestellt, wie man hier sehen kann.
In der endgültigen Lösung wird die Strombank um 90° gedreht und ausziehbar unter der

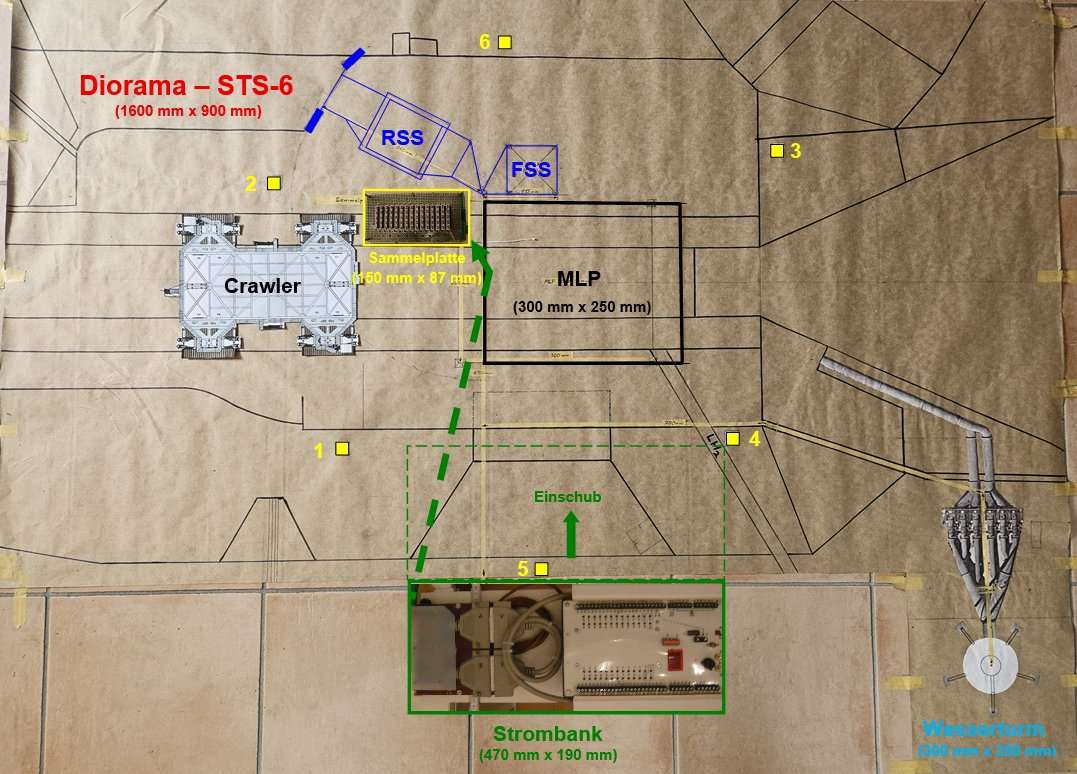

Diorama-Grundplatte montiert, was aus dem folgenden Bild ersichtlich ist.
Und diese Bilder zeigen den modifizierten
Diorama-Grundriss etwas übersichtlicher gestaltet auf dem neuesten Stand,
mit dem ich mich nun bis zur Wiederkehr aus meinem Urlaub verabschieden möchte.
