NAUKA - Multifunktions-Labor-Modul (MLM)

Tests von NAUKA gehen weiter

Bei Roskosmos und bei Energia gibt es zum Fortgang der Vorbereitung des Moduls "NAUKA" Nachrichten und eine Bilderstrecke dazu.
Daraus wieder Einiges :

Auf den Bildern vom Prüfstand in der Halle KA auf dem Platz 254 sieht man den Fortschritt der Arbeiten am NAUKA.


Die Luftversorgung des Moduls  - Klimagerät -> Vorkammer -> Modul

Am Modul sind eine Reihe von Verkleidungen über den montierten Aussenteilen angebracht.


Die Einstiegsluke an der Vorkammer mit dem Lüftungs-T-Stück


Nowizki und Dubrow sind bereit für eine weitere Einweisung


Von diesem Bullauge aus können Anlegemanöver überwacht werden           Fotos: ENERGIA/Roskosmos

Gruß, bleibt gesund und locker, aber auch weiterhin gesundheitsbewusst diszipliniert, HausD

Tests von NAUKA gehen weiter (2)

Daraus weiter von Roskosmos und bei Energia einige Bilder:

Auf dem Prüfstand in der Halle KA auf dem Platz 254 werden die wichtigen Stellen für die Arbeiten am NAUKA inspiziert.


Die Antriebsblöcke für die Lagesteuerung des NAUKA Moduls


Hier ist bereits ein Teil der äusseren Installation mit Verkleidungen versehen


Die "Aussendienst-Mechaniker" Nowizki und Dubrow diskutieren mit den Entwicklern


Die Besprechung der Lage von Elementen mit denen man im All zu tun haben wird           Fotos: ENERGIA/Roskosmos

Gruß, bleibt gesund und locker, aber auch weiterhin gesundheitsbewusst diszipliniert, HausD

ERA wurde ausgepackt

Bei DutchSpace auf Twitter:
Received news that ESA's ERA has been unpacked from it's containers and inspected in Baikonur, more inspections and functional checks are planned next year before mating with MLM (Nauka) (old fit-check image below, hopefully a new one will follow...)
Neue Nachrichten, dass
- der ERA von der ESA aus den Containern ausgepackt und in Baikonur inspiziert wurde,
- weitere Inspektionen und Funktionsprüfungen im nächsten Jahr geplant sind,
  bevor er mit MLM (Nauka) vereint wird


Älteres Bild von der Passformprüfung, hoffentlich folgt bald ein neues ...           Foto: ESA/Roskosmos

Gruß, bleibt gesund und locker, aber auch weiterhin diszipliniert, HausD

(Edit: Bilderlink in Galerie angepasst)

Mögliche Versicherungssumme...

Das multifunktionale Labormodul NAUKA (MLM), das im April 2021 zur Internationalen Raumstation (ISS) gestartet werden soll, kann mit 17,7 Milliarden Rubel versichert werden.
Beim Start des MLM können Rückversicherungsrisiken für 52% der gesamten Versicherungssumme (9,06 Milliarden Rubel) übernommen werden.
"Das föderale Raumfahrtprogramm Russlands für den Zeitraum 2016-2025 für April 2021 sieht den Start von MLM vor. Die Kosten (Versicherungssumme) für MLM betragen 17,7 Milliarden Rubel", heißt es von der russischen Regierung  zur Unterstützung von Organisationen, die bei Starts und Flugtests von Raumfahrzeugen eine Sachrisikoversicherung anbieten. Das Dokument wurde auf dem Bundesportal für normative Rechtsakte veröffentlicht.       Quelle: TASS

Gruß, bleibt gesund und locker, doch auch weiter diszipliniert, HausD

Ist diese Summe im Schadensfall (was wir beim Gott der Raumfahrt nicht hoffen) dann sofort für das Fertigstellen des Ersatzmoduls verfügbar ? Oder sind irgendwelche Auflagen ? Und ist der Schadensfall nur bei Totalausfall gerechnet?

Nauka wird wohl erst Mitte Juli 2021 starten. Bin gespannt wie sich das auf die bemannten Sojus-Flüge auswirkt.
https://twitter.com/RussianSpaceWeb/status/1334126498144530434

NAUKA-Starttermin

Dazu heute bei RIA N mit Bezug auf eine "Quelle der Raketen- und Raumfahrtindustrie" :

Das neue russische multifunktionale Labormodul "NAUKA" wird im April 2021 zum Start bereit sein, und
die "Fenster" für einen Start zur ISS sind im April und Juli desselben Jahres verfügbar", ....

"Die Arbeiten zur Vorbereitung des Moduls für den Start werden bis April 2021 abgeschlossen sein.
Vorläufig ist der Start für April geplant, aber aufgrund der ballistischen Bedingungen
wird der Juli als ein weiteres praktisches " Startfenster "angesehen, - so die Quelle.

Sie (die Quelle) erklärte, dass die Tragfähigkeit der Proton-M-Trägerrakete und die Masse des Nauka-Moduls
nur eine begrenzte Anzahl von Startdaten zur Auswahl lassen.

Das relativiert die "Katastrophenmeldung" etwas und gibt auch Gründe für die vorhandenen Unsicherheiten an.

Gruß, bleibt gesund und locker, doch auch weiter diszipliniert, HausD

NAUKA-Starttermin verschiebt sich?

Dazu heute, 20.12.2020 bei RIA N, wieder mit Bezug auf eine "Quelle der Raketen- und Raumfahrtindustrie" :
Der Start des russischen Mehrzwecklabormoduls Nauka zur Internationalen Raumstation kann von April auf Juli 2021 verschoben werden.
Das ergibt sich aus dem vorläufigen Flugprogramm der Station, das von RKK Energia (einem Roskosmos-Unternehmen) entwickelt wurde und der RIA Novosti zur Verfügung steht.
Laut dem Programm, das noch nicht genehmigt wurde, ist der Start des Nauka-Moduls auf der Proton-M-Trägerrakete vom Kosmodrom Baikonur für den 15. Juli und das Andocken an die ISS für den 23. Juli geplant.

Das wäre das vorher (03.12.) erwähnte zweite Startfenster ..., nur die Tage im Juli sind jetzt klarer ...

Gruß, bleibt gesund und locker, aber auch weiterhin diszipliniert, HausD

Wird man denn gern NAUKA nach oben bringen wollen - nach den letzten Rißdiskussionen? Und nach den möglichen stochastischen Schwingungen, die das zerflederte Gebilde ISS machen kann bei Beschleunigungen? Kommt da nicht jede Verzögerung gerade recht ?

Wird man denn gern NAUKA nach oben bringen wollen - nach den letzten Rißdiskussionen? Und nach den möglichen stochastischen Schwingungen, die das zerflederte Gebilde ISS machen kann bei Beschleunigungen? Kommt da nicht jede Verzögerung gerade recht ?

Das zusätzliche Gewicht am hinteren Ende der Station könnte dieses auch schwingungstechnisch stabilisieren. Das ist natürlich Spekulation. Die Konstrukteure der ISS können das mit Sicherheit berechnen. Wenn sie NAUKA starten, dann wissen sie auch, dass es funktioniert.

viele Grüße
Steffen

ERA in Baikonur...

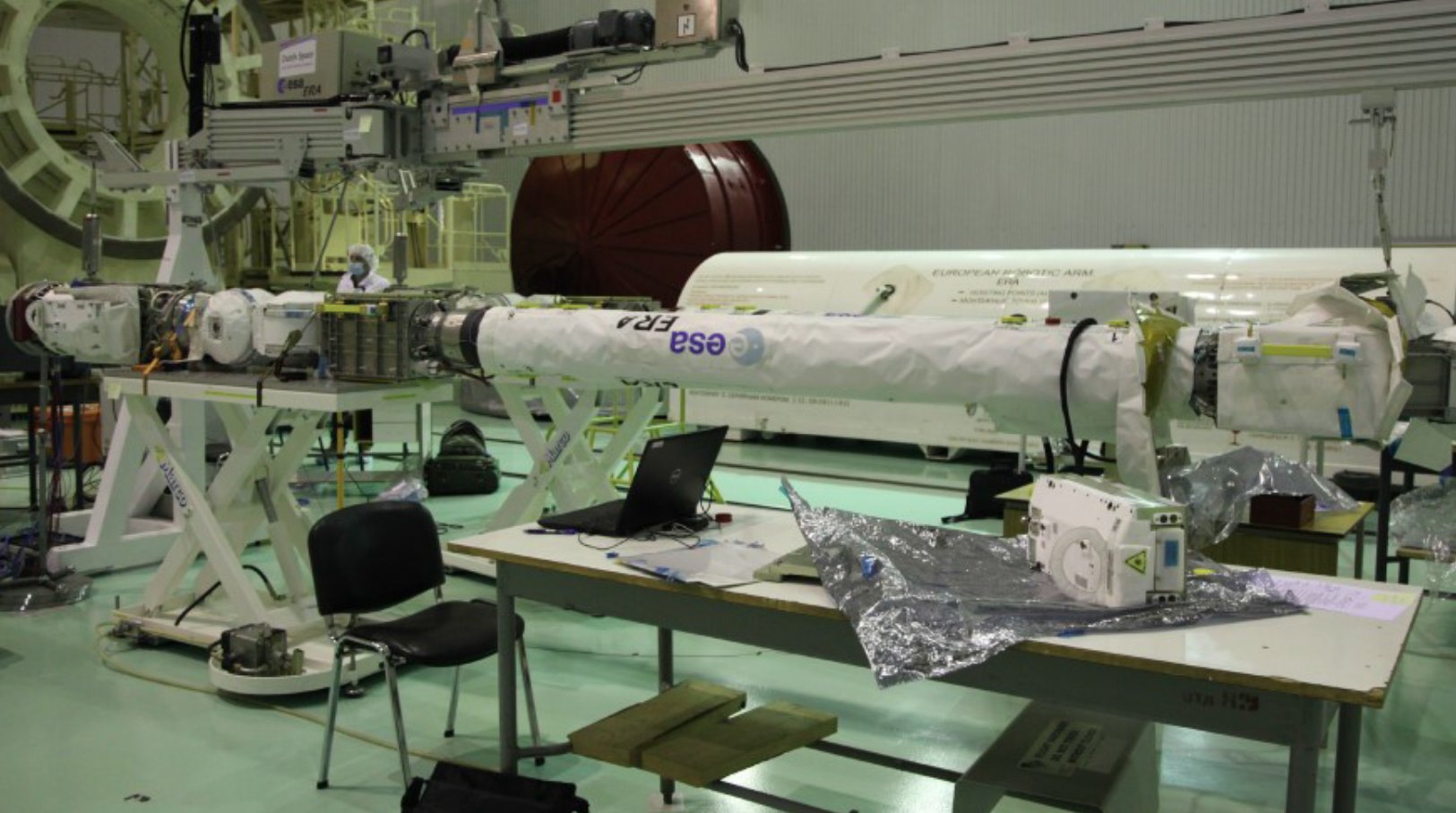

Es ist ein Bild vom ERS aufgetaucht, das die Integrationsvorbereitung in einem der von der ESA genutzten Reinräume in der Halle 2 des MIK auf dem Platz 112 zeigen kann. (Mehr kann ich dazu noch nicht sagen, denn dieser Bereich war bei meinen Besuchen dort, nicht zugänglich).


Vorbereitung des ERA in Baikonur                                                       Bild: ESA/Roskosmos

Schöne Weihnacht, HausD

Prüfung von NAUKA läuft

Dazu berichtet ENERGIA das:
Bisher haben die Roskosmos-Fachleute 80% der geplanten Inspektionen durchgeführt.

Es wurden Tests
- des Fernsehkommunikationssystems und der Antennenspeisungsvorrichtung des Fernsehsystems einschließlich
- Fernsehschaltungen und Kodierungen sowie
- Fernsehkommunikation über die universellen Besatzungsarbeitsplätze durchgeführt.

Die
- Haupt- und Backup-Sets des Temperaturregelungssystems des Moduls,
- die Komponenten des NAUKA-Antriebssystems,
- das Bewegungs- und Navigationsregelungssystem des Moduls
wurden getestet.

Ebenfall gab es Tests
- des Druckbeaufschlagungssystems und
- der Kraftstoffversorgung der Hoch- und Niederdruckkraftstoff- und Oxidationsmitteltanks sowie
- der Drucksensoren der Druckbeaufschlagungs- und Kraftstoffversorgungssysteme.

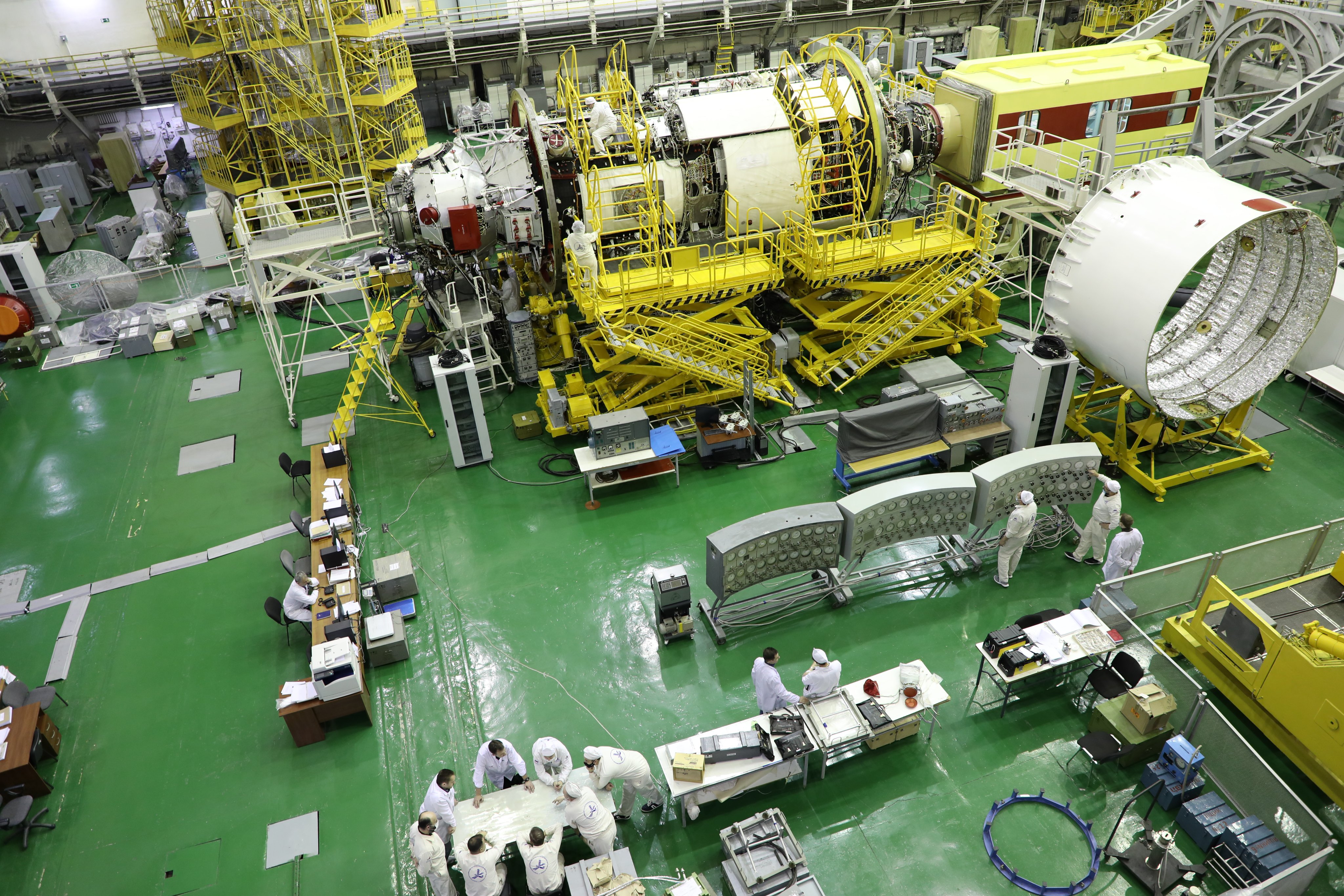

Übersicht über den Prüfplatz im MIK-KA Pl.254                                              Foto: Twitter/Roskosmos

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD

Bilderstrecke zu MLM (1)

Es ist bei Roskosmos eine Bildstrecke erschienen, aus der ich wieder einige besonders interessante Bilder hier zeige:

Der Prüfplatz und am Kran eine Radiatorplatte, die geprüft wurde und nun montiert werden kann.


Am Kran hängt eine Radiatorplatte über dem Korpus des MLM


Die Radiatorplatte wird zum MLM-Montageort gefahren

Es werden Geräte für die Vorbereitung der Kommunikationstests montiert und angeschlossen:


.... aussen und ...




... innen, ... an Kabeln mangelt es nicht, aber es gibt einen Insta-Plan               Fotos: RZ "Jushny"/Roskosmos

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD

Bilderstrecke zu MLM (2)

Weiter bei Roskosmos in der Bildstrecke und weiter einige besonders interessante Bilder hier:

Besonders viel Platz brauchen die Solarpaneele für das MLM, die auseinander gefaltet, inspiziert und auf ihre Funktion geprüft werden müssen.


Am Kran hängt nun ein Paket von Solarpaneelen vom MLM


Das erste Aufklappen, aber nicht das letzte ...

Links steht schon die "Sonne" bereit, rechts hinten die mechanische Aufnahme, dort ist die Befestigungsstelle der gesamten Solarfläche.


Blick auf  die mechanische Aufnahme, dahinter die Solarpaneele und davor der Prüfplatz


Die Solarpaneele nun etwas mehr aufgeklappt, ... klein sind sie nicht


Hier ist das Faltschema der Solarpaneele zu erahnen                         Fotos: RZ "Jushny"/Roskosmos

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD

Hallo,

kann man dann mit den neuen Solar-Paneelen mit einer noch helleren ISS rechnen, wenn NAUKA erst einmal angedockt ist?

Gruß

Mario

PS: Und bekomme ich dann für meine LEGO ISS eine NAUKA Zusatzlieferung?

...kann man dann mit den neuen Solar-Paneelen mit einer noch helleren ISS rechnen, wenn NAUKA erst einmal angedockt ist?

Salomon hätte gesagt, die Nacht bringt es an den Tag...   Gruß, HausD

Bilderstrecke zu MLM (3)

Weiter bei Roskosmos in der Bildstrecke und weiter einige besonders interessante Bilder hier:

Nun wird der Koppelstutzen fertig montiert und geprüft.
Dazu wird der Adapter zum bis jetzt angeschlossenen "gelben" Zugangscontainer gelöst



Anstelle des Adapterrings wird nun der Aufbau des Koppelstutzens montiert und mit den vorbereiteten elektrischen Leitungen zur Prüfung vorbereitet.


Am fertig montierten Koppelstutzen sind nun einige Leitungen und Röhrchen angeschossen


Es wird geprüft, elektrisch und pneumatisch,  hier der Pneumatik-Prüfplatz

Auf der Vorderfront des Koppelstutzens ist ein Prüfadapter aufgesetzt. Unter dem Adapter befinden sich die rötlichen Dichtungsringe und die Verschlusshaken sowie die Steckverbinder für die elektrische und Medienverbindungen.


Der Koppelstutzen und die geschlossene Durchgangsluke                         Fotos: RZ "Jushny"/Roskosmos

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD

Bilderstrecke zu MLM (4)

Weiter bei Roskosmos in der Bildstrecke und weiter einige besonders interessante Bilder hier:

Es sind eine Unmenge an Teilen vorhanden, die noch montiert und geprüft werden müssen.


Kleine wie große ...


Hier wird in dem Knotenteil ein weiteres Gerät montiert

Nebenan liegt ein etwas größeres, eigentlich ganz großes Gerät bereit, der ERA-Roboterarm von der ESA.
Auch er wird komplettiert und geprüft. Noch wird alles dazu vorbereitet.


Der Roboterarm ERA von der ESA wird  zur Inbetriebnahme vorbereitet




Der ERA-Roboterarm-Prüfplatz                                              Fotos: RZ "Jushny"/Roskosmos

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD

Das ist schon toll, dass dieses Material veröffentlicht wird.

Ist das eigentlich so üblich auf der Station, dass alles zweisprachig beschriftet wird?

Überhaupt scheint es mir als Ingenieur eine krasse Herausforderung, dass all diese komplexen Systeme - die ja nur bedingt getestet werden können - dann im All auf Anhieb funktionieren sollen. Sicher sind nicht alle Fehler kritisch - die scheinbare Vertauschung von Closed und Close (bzw. Opened und Open) wie auf dem Steuerpanel im Knotenteil zu sehen, werden die Astronauten lächelnd übersehen - aber ich kann mir ausmalen, was alles elektrisch und drucktechnisch (Ventile, Dichtungen) schief gehen kann. Und dafür ist die Montage ziemlich kleinteilig, d.h. nicht nur ganze fertig geprüfte Aggregate werden eingebaut. Albtraum. Und, Respekt!

/errsu

...
PS: Und bekomme ich dann für meine LEGO ISS eine NAUKA Zusatzlieferung?

Ich werde versuchen aus den mitgelieferten Bauteilen (Progress, Sojus, etc ...) etwas Nauka-ähnliches zu bauen ... sobald das real wird.

Es gibt einige Mängel ...

Bei TASS steht dazu mit Bezug auf "eine Quelle" bei Roskosmos :
Die Experten haben mehrere Mängel zum Modul "NAUKA"  festgestellt, unter anderem zu Elektrik und Konstruktion.
"Es gibt Mängel-Feststellungen zu NAUKA, aber alle sind behebbar, nichts Schlimmes.
Es sind Anmerkungen zur Elektrik und zur Konstruktion, es sind aber relativ wenige".
Die Quelle sagte auch, dass das Startdatum des Moduls immernoch der 30. April ist.
Eine andere Quelle in der Raketen- und Raumfahrtindustrie teilte TASS mit, dass der genaue
Starttermin in naher Zukunft bekannt gegeben wird.
Im Dezember sagte Rogosin, der GD von Roskosmos, dass der Start auf Juli verschoben würde, wenn Nauka auch nur die geringsten Probleme machen würde.
Zuvor sagte Wladimir Danejew, stellvertretender Direktor der Abteilung für bemannte Roskosmos-Programme, dass der Start des Nauka-Moduls für die ISS für Ende April 2021 geplant sei. Der Flug zur Station dauert eine Woche.

Im Zusammenhang mit den am Dienstag, dem 19.01.2021, veröffentlichten Bildern zur Prüfung in Baikonur wurde von Roskosmos berichtet, dass das Modul NAUKA 80% der Prüfungen bestanden hat.

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD

Hallo,

zu den Arbeiten am Modul, die die Bilderstrecken aus den letzten Posts zeigen, gab es auch noch ein Video. Man sieht dort jede Menge Leute herumwuseln.




Den Text zu  dem Video habe ich automatisch übersetzen lassen:

In Übereinstimmung mit dem Zeitplan für die Startvorbereitung werden die Werkskontrolltests des Nauka-Moduls in der Montage- und Testeinrichtung am Standort 254 des Kosmodroms Baikonur fortgesetzt. Sein Start zum russischen Segment der Internationalen Raumstation (ISS) ist für 2021 mit der Trägerrakete Proton-M geplant.

Bis heute haben die Roskosmos-Spezialisten 80 Prozent der geplanten Prüfungen abgeschlossen. Es wurden Tests des TV-Kommunikationssystems und der Antennen-Zuführungseinheit des TV-Systems durchgeführt, einschließlich der TV-Schaltkreise und Encoder, der TV-Kommunikation über die universellen Arbeitsstationen der Besatzung. Es wurden die Haupt- und Reservesätze des Temperaturkontrollsystems des Moduls, Komponenten des Nauka-Antriebssystemkomplexes, das Antriebs- und Navigationskontrollsystem des Moduls überprüft. Gleichzeitig wurden Tests des Systems zur Aufladung und Zuführung von Kraftstoff zu den Hoch- und Niederdrucktanks für Kraftstoff und Oxidationsmittel sowie der Drucksensoren des Auflade- und Zuführungssystems durchgeführt.

viele Grüße
Steffen

MLM ist weg ...

Unter den heute veröffentlichten Bildern aus dem MIK-KA Pl. 254 des Kosmodroms Baikonur ( zum Frachraumschiff Progress MS 16) gibt es auch dieses Bild der Halle:


Aber darauf ist das MLM nicht auf dem Prüfstand zu sehen ...

Doch das MLM ist nicht weg, sondern nur in der Halle umpositioniert worden und daher nicht auf den Bildern zu sehen. Eventuell haben die "Wuseler" gestört ...

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD

Rogosin-Besuch

Bei Twitter schreibt Rogosin:
Eine Nacht und ein Morgen in Baikonur

Im beigefügten Video gibt es zuerst den Besuch in der Halle MIK-KA Pl.254 beim MLM.

Rogosin schrieb auch auf Telegramm, dass das MLM im März in die Vakuumkammer gehen soll.
Auch das wird hier in Baikonur besprochen worden sein ...

Gruß, bleibt gesund und locker, ... HausD

Noch kein Versicherer gefunden...

Interfax berichtet am 12.03.2021 das:
Kein Versicherungsunternehmen hat einen Antrag auf Teilnahme an der Ausschreibung zur Risikoversicherung während des Starts der Proton-M-Trägerrakete mit dem NAUKA-Modul, in Höhe von 17,7 Milliarden Rubel, gestellt, ... das ergibt  sich aus Materialien des öffentlichen Beschaffungswesens (Russlands).
Der Vertragspreis der Ausschreibung von ZENKI/Roskosmos dazu betrug 2,6 Milliarden Rubel, die Versicherungssumme 17,7 Milliarden Rubel.

Gruß, bleibt gesund und locker, aber auch gesundheitsbewusst diszipliniert, HausD
