HST 1:7 Bau

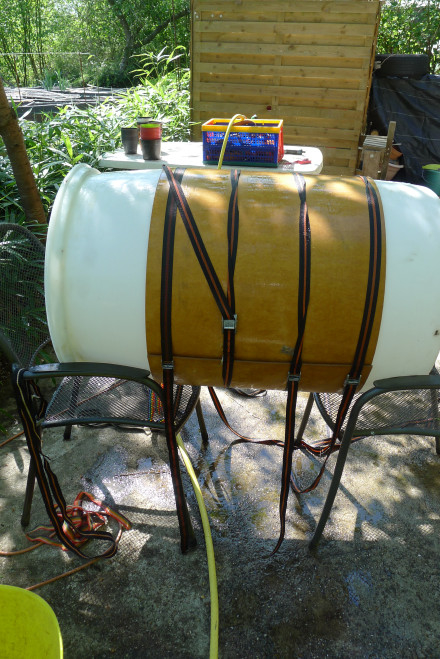

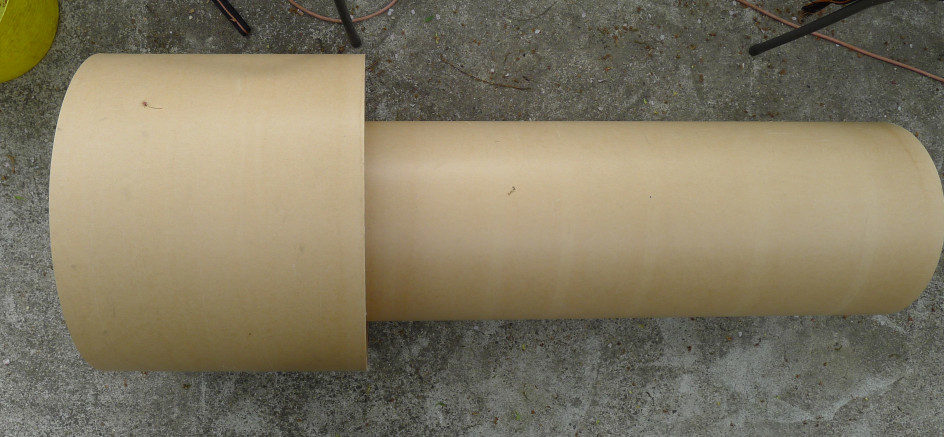

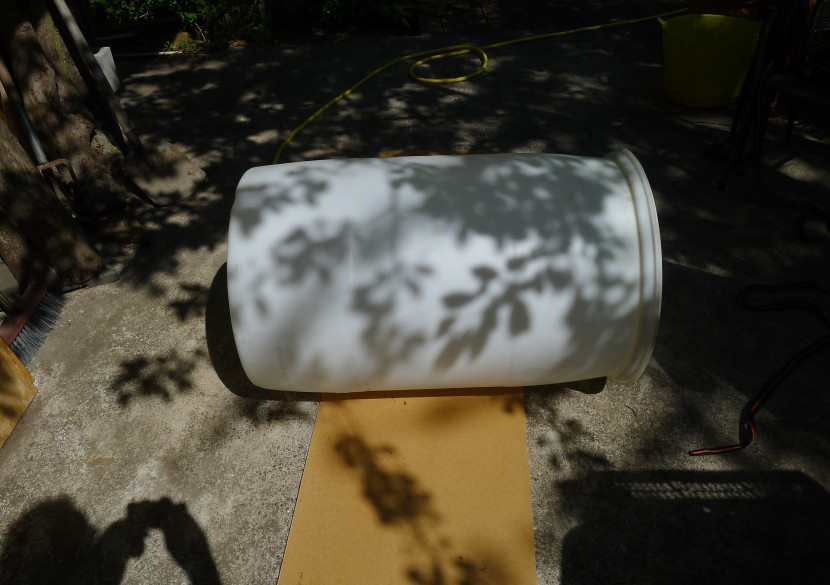

Begann mit dem Bau HST Rumpf aus 4mm Hartfaserplatten. Erste Teile der unteren -Instrumente - Teil,

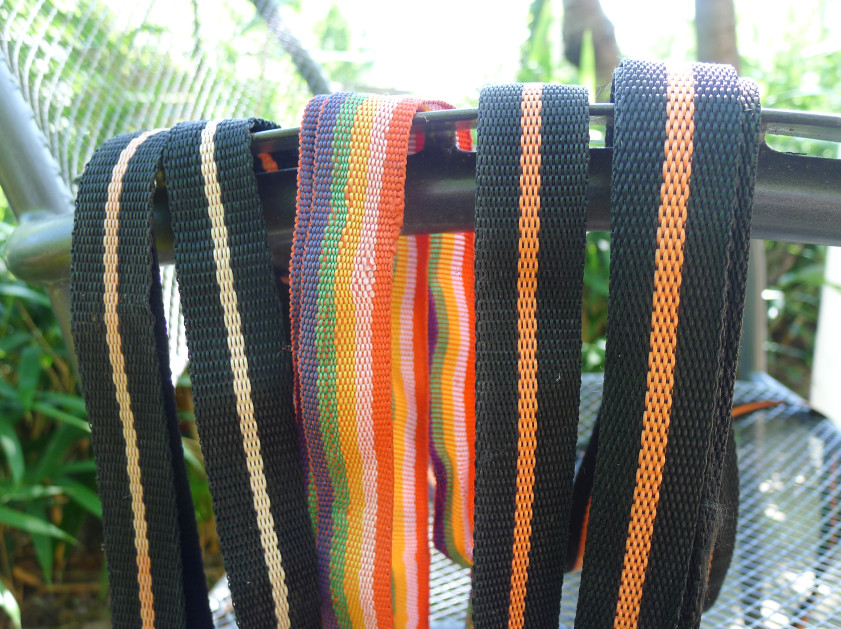

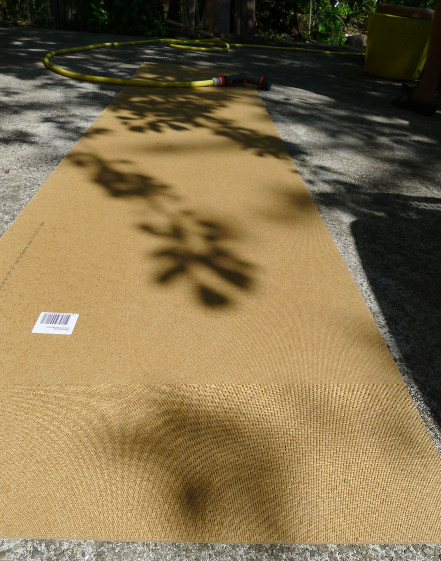

Was ich brauche : Sonne und wind, Hartfaserplatten, Gürtel, 600mm Fass, Wasser(viel davon..;-)))

Alle kleineren Teile sind bereits fertig und werden übrigens mit einem 3D-Drucker gedruckt.
Es mussten ungefähr 50 verschiedene Teile hergestellt werden.
Natürlich gibt es keine Optik ...

Hallo Chriske,

tolles Projekt! Endlich mal was handfestes im Modellbaubereich, richtig in groß! Und vom "Ringe biegen" können die sich in Boca Chica sogar noch was abgucken...
Ich freue mich auf Deinen Baubericht

LG Sven

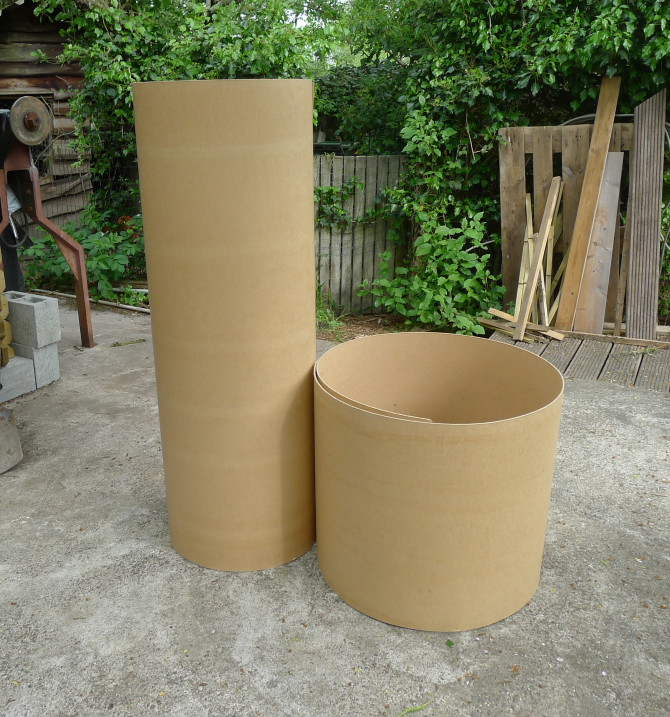

Nächster Schritt: Herstellung des Teleskopfachs

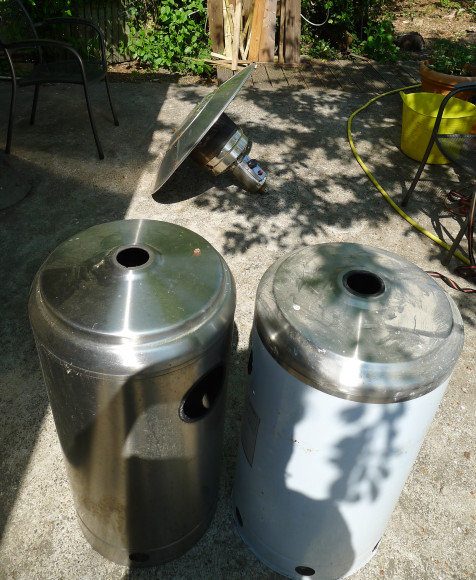

Da ich keinen Röhre mit der richtigen Größe hatte, musste ich einige davon verwenden. Auf dem Bild wurden die bereits Kannibalen (zwei Terras-Heizungen). Unnötig zu erzählen, dass meine Frau und die Frau meines Nachbarn nicht glücklich waren, als sie diese beiden zusammengeklebt auf dem Boden liegen sahen ...





Aufgrund des kleineren Durchmessers war es sehr schwierig, dieses 420-mm-Teleskop zu biegen.
Ich bin sehr zufrieden mit dem Ergebnis

Das erneute Zusammenbauen der Heizungen war das Letzte, was zu tun war, und sie funktionieren wieder einwandfrei ...

Coole Sache!!! Aber wie um alles in der Welt kommt man auf den verrückten Maßstab 1:7 ?

Größenwahn? Leichtsinn? Sonst nix zu tun?

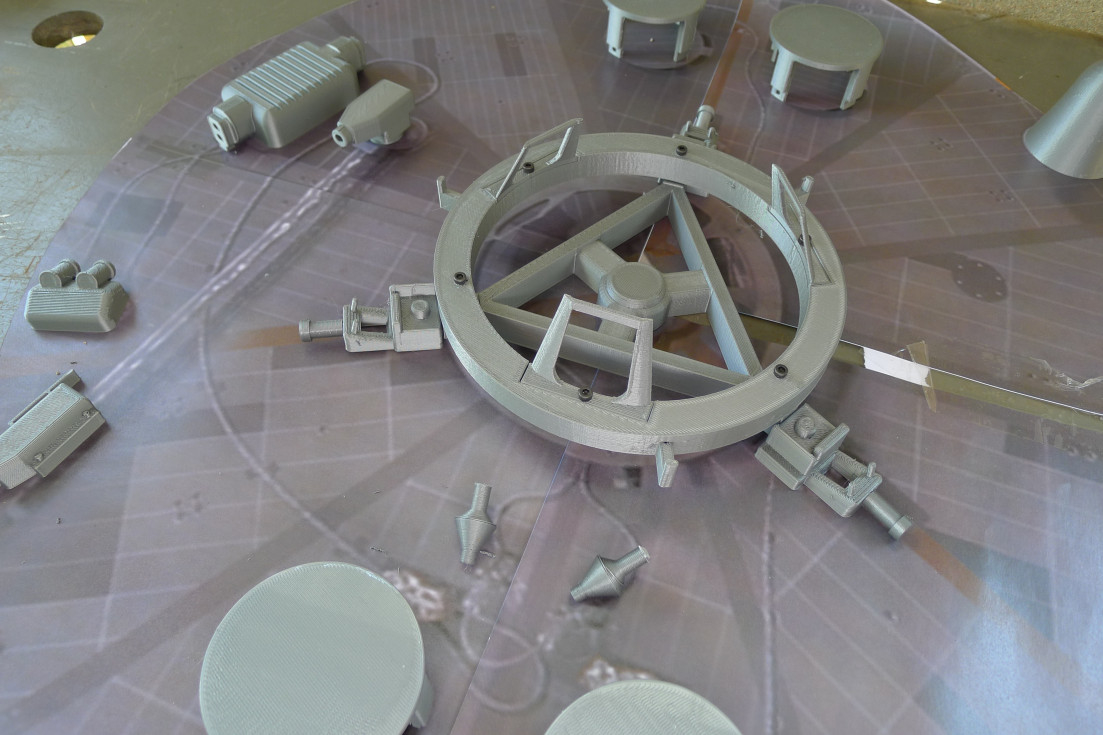

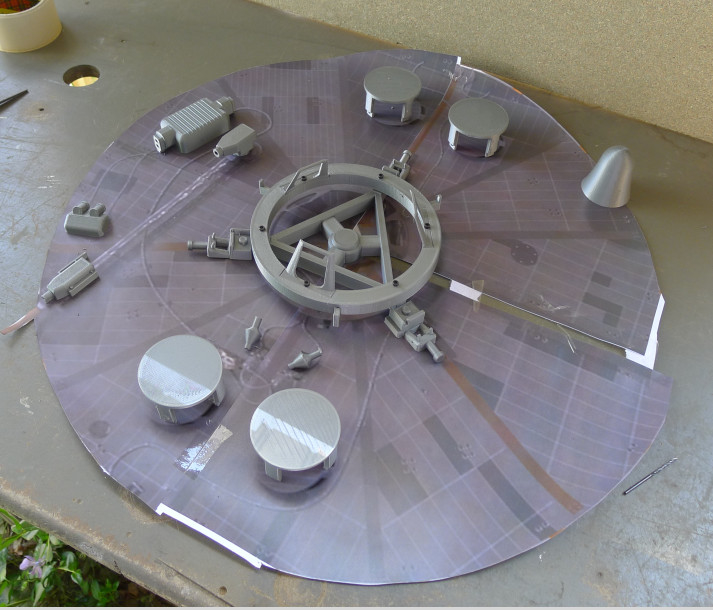

Die Back-Attribute sind auf einer 600-mm-Papierform montiert.
Ich habe einen Schnappschuss davon gemacht und ihn auf ein Stück Papier gedruckt, damit ich sehen kann, wo genau all diese unteren Teile montiert werden sollen.

Alle Kabel und Rohre werden hinzugefügt, wenn alle diese Teile auf der Holzoberfläche montiert sind.

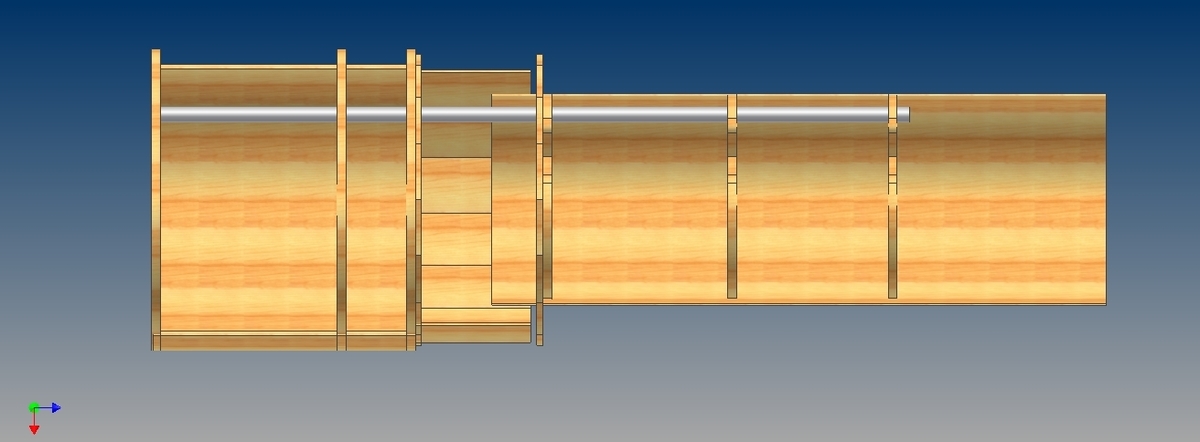

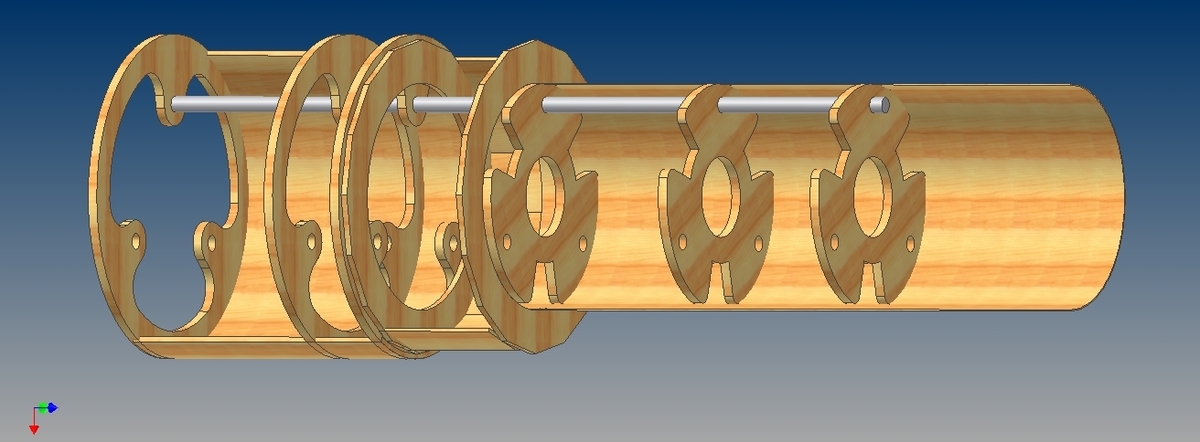

So wird es innen aussehen

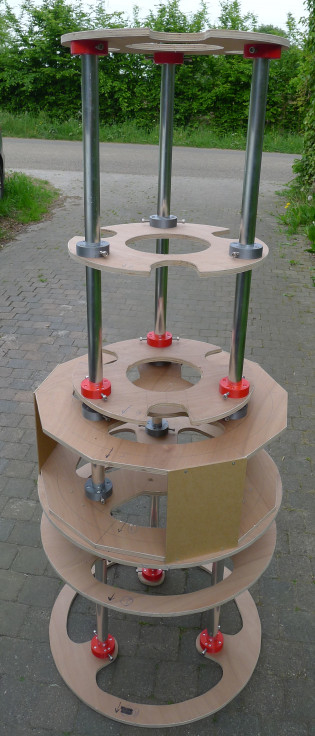

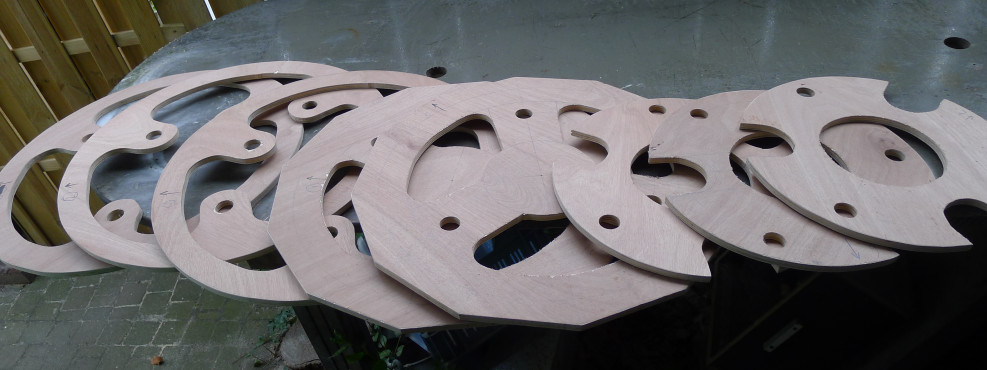

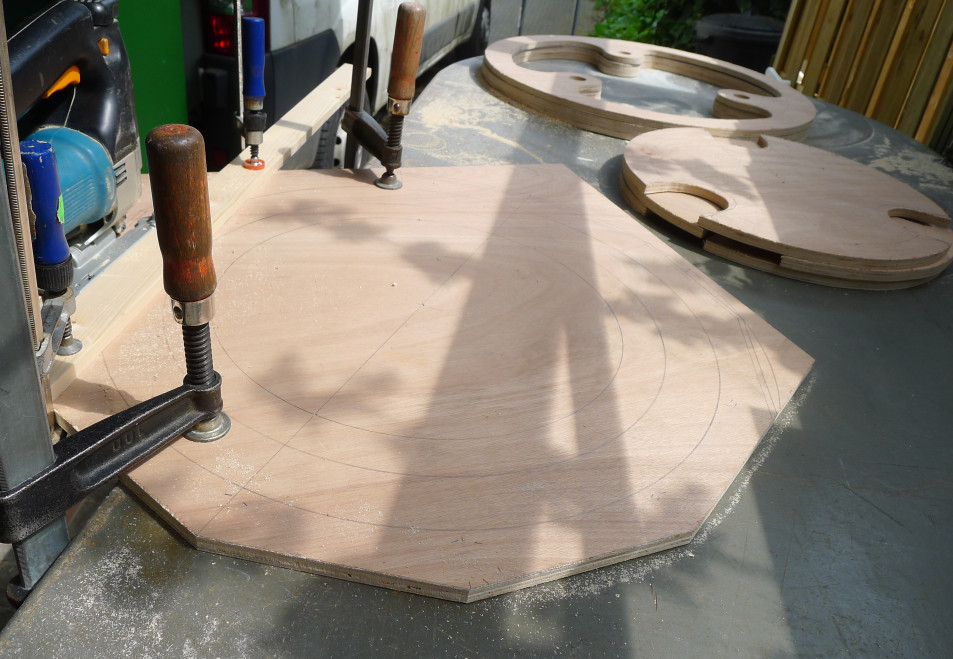

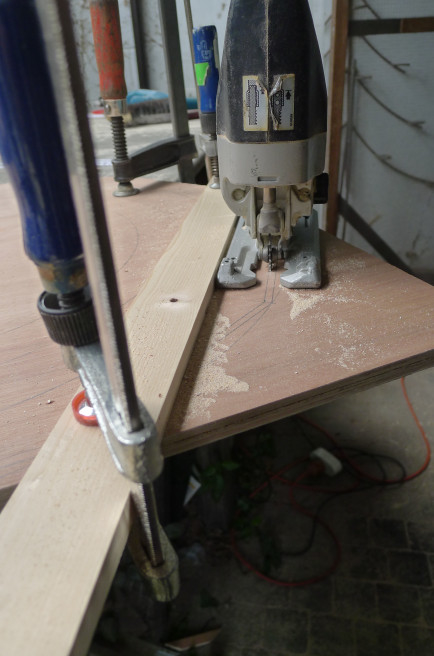

Nach ein paar Stunden Zeichnen und Sägen ...
Von jedem einzelnen Teil wurde so viel Holz wie möglich entfernt, aber alle Teile sind immer noch sehr steif.

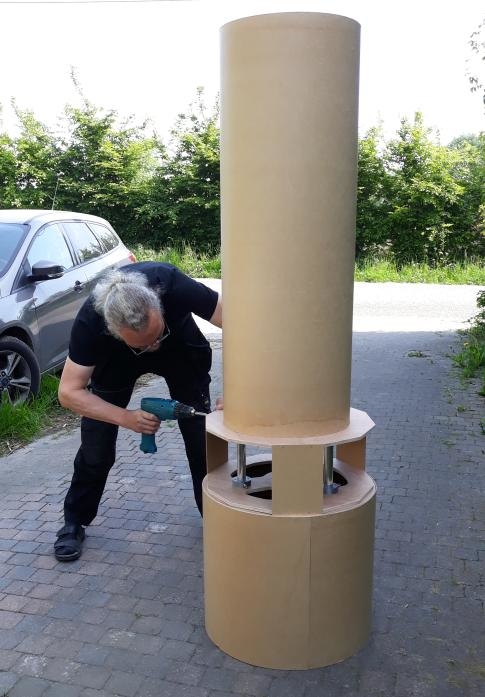

Diese Baugruppe befindet sich noch nicht in voller Höhe. Wenn es fertig ist, wird es 2,41 m lang sein.
Ich habe alles so leicht wie möglich gemacht. Wie auf dem Bild zu sehen, wiegt es 9,6 kg.

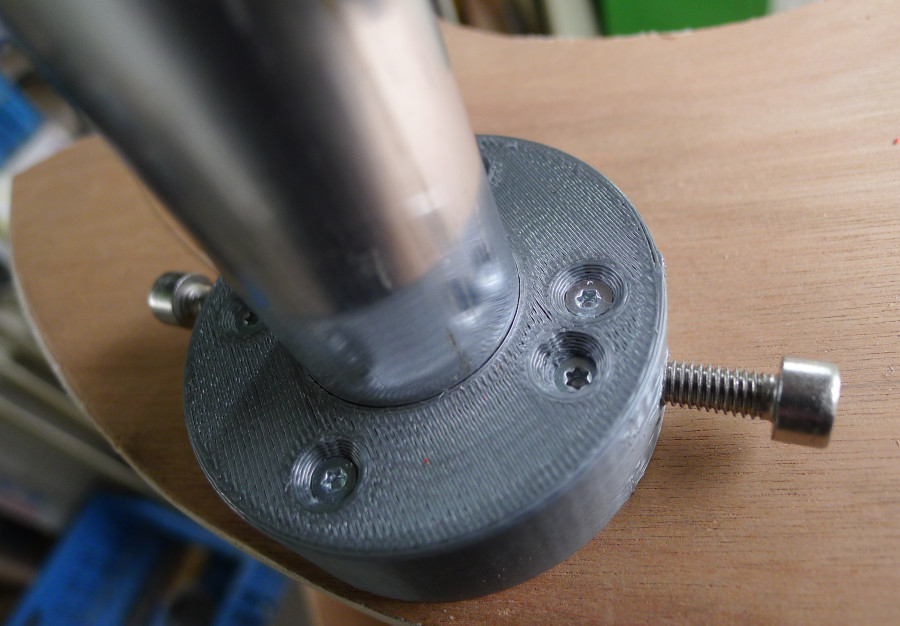

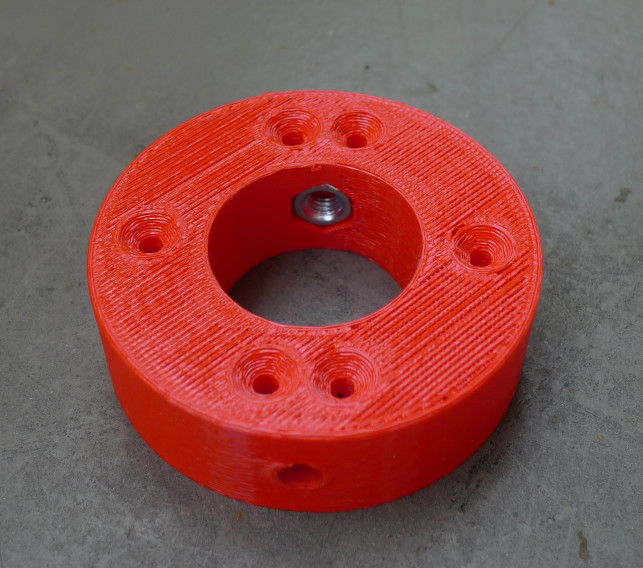

Die bedruckten Teile (grau und rot) sollen die Aluminiumstangen mit den Holz verbinden.

Beeindruckend !

Sieht sehr präzise aus. Respekt!

Nachdem du ja scheinbar Erfahrung mit dem Bau von Teleskopen hast - könnte man da nicht evtl, doch noch eine Optik einbauen?

Das nächste Projekt wäre ja Hubble
Es gibt ja CFK Stäbe und Rohre in allen Größen, die waren dann vlt besser als Alu.

Ich weiß, aber CFK ist ziemlich teuer.

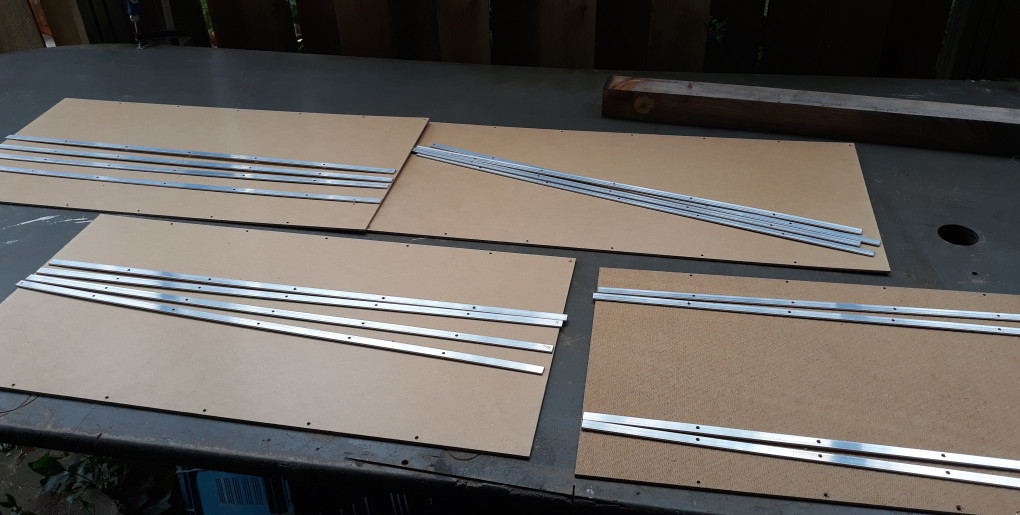

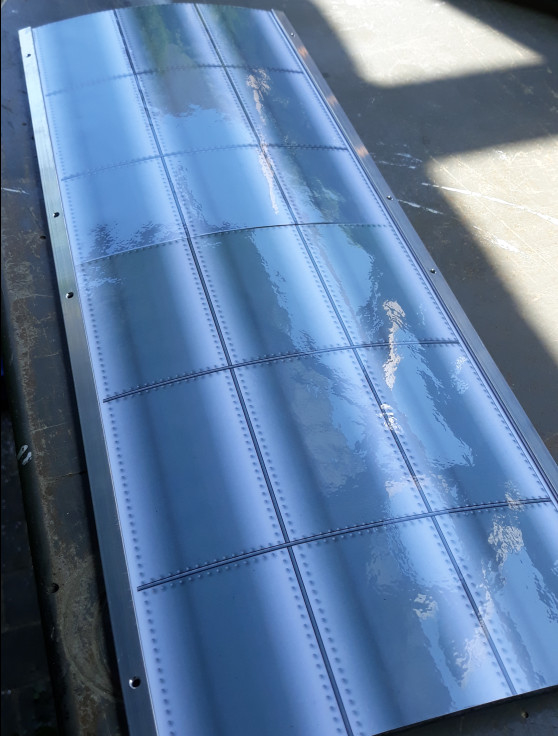

Eine der Seitenwände von HST

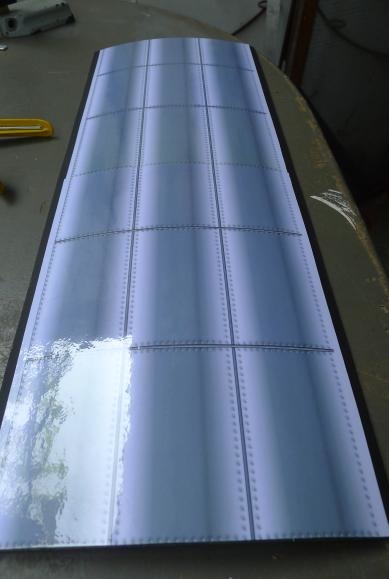

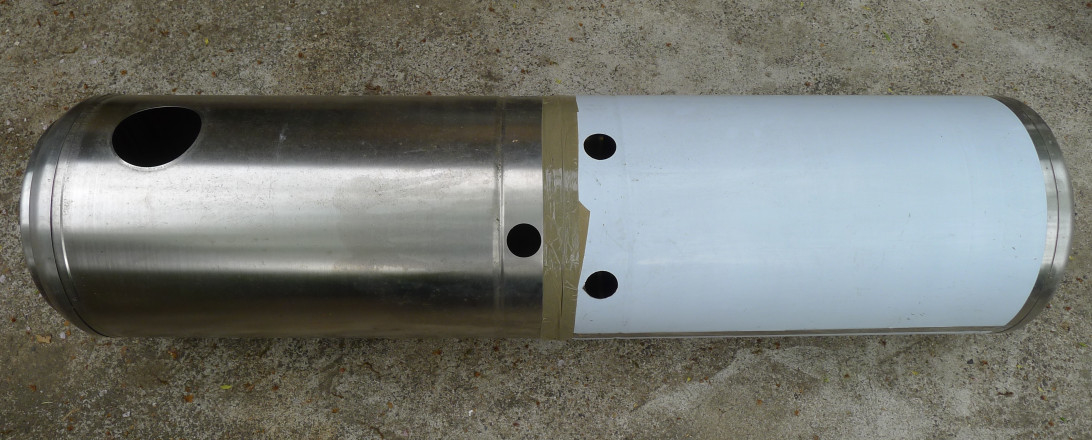

Wie Holz zu Metall wird

Ey Alda, is ja als wie in escht !

Nee im Ernst - da kann man nur gespannt sein auf das ganze Teil !

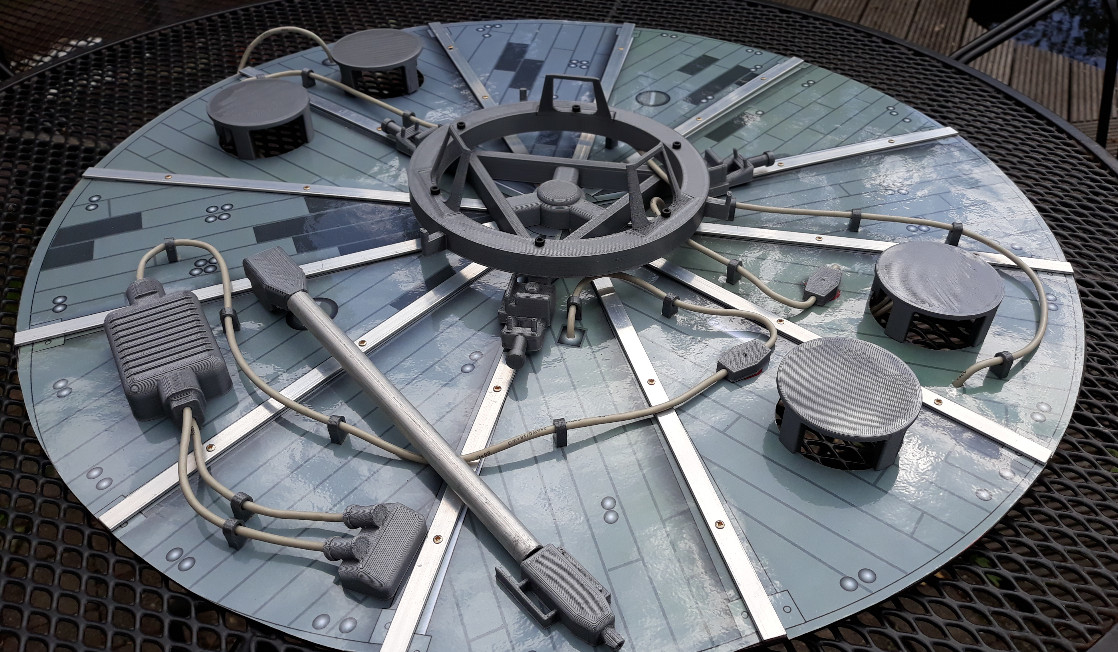

Die heutige Arbeit beendet die Rückseite von HST.
Nun, nicht vollständig fertig, es braucht etwas Verkabelung. Das ist es, was ich gerade mache.

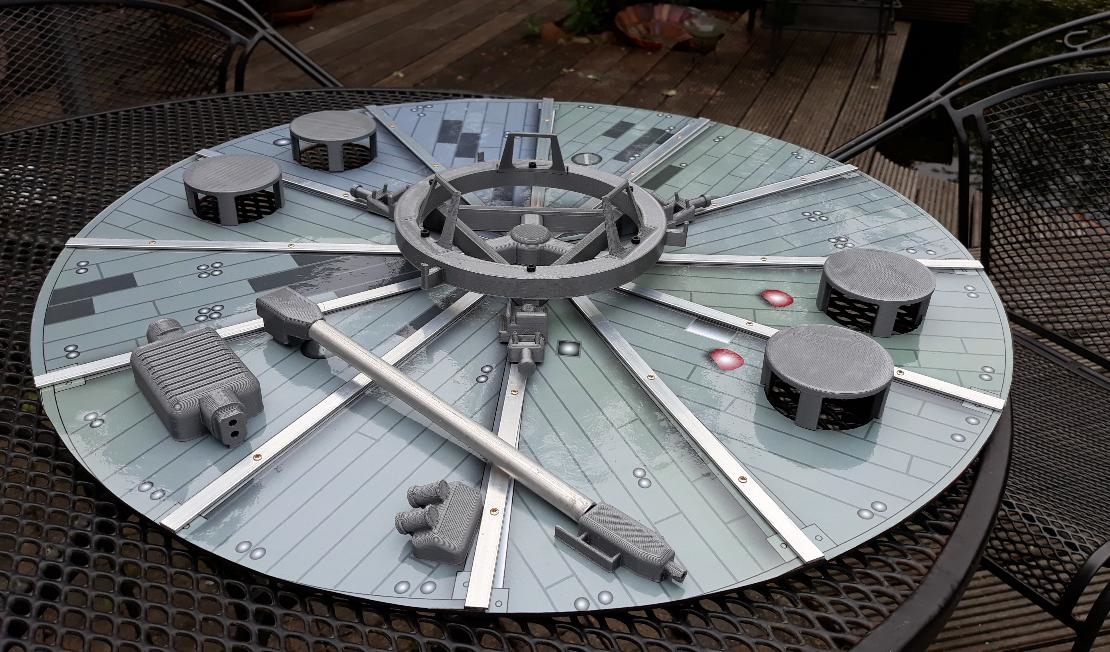

Rückseite fertig

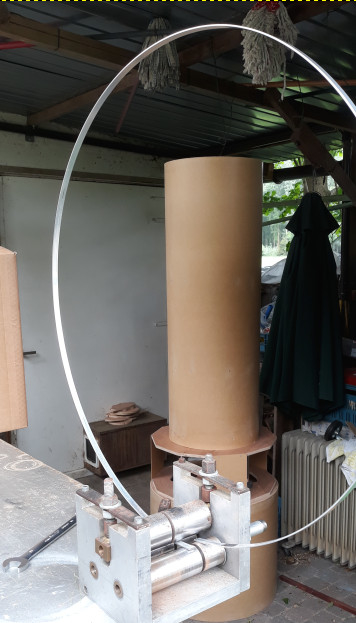

Aluminiumringe zur Verstärkung des Rohres

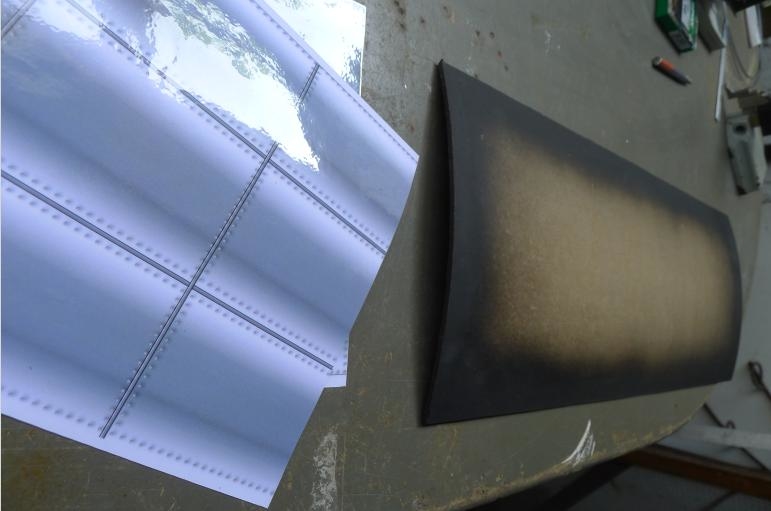

Darauf sind die Sonnenkollektoren geklebt. 60x30cm  (x4)

Das sind natürlich keine echten Sonnenkollektoren. Sie sind nur Drucke und danach laminiert.

Ich war immer noch zweifeln, was ich verwenden sollte, um diesen Teleskopteil von HST zu verdecken.

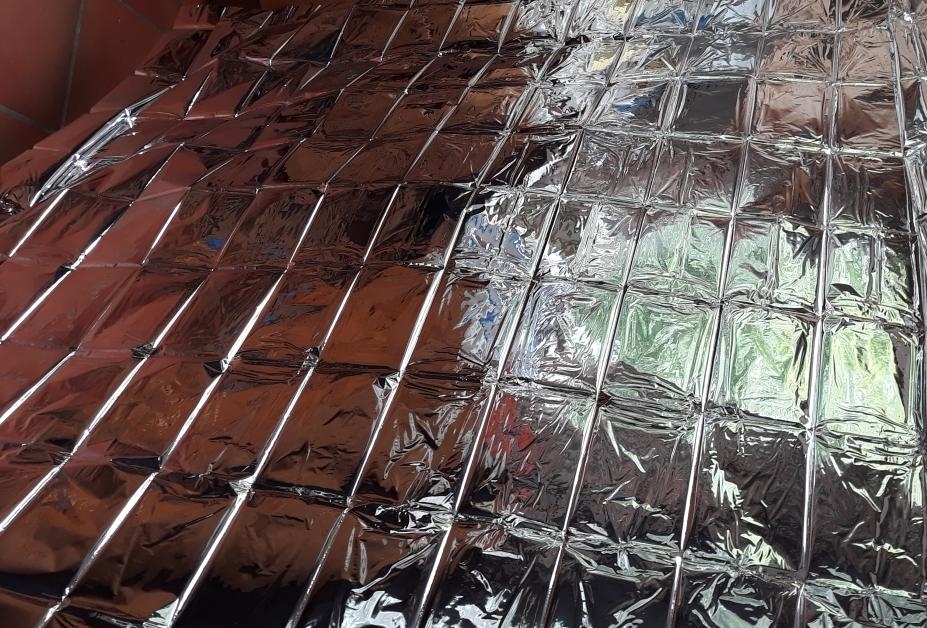

Auf der Suche nach einem ganz anderen item in meiner Werkstatt habe ich diesen gefunden. es muss ungefähr 20 Jahre alt sein. Eine Rettungsdecke.
Das einzige, was ich versuchen möchte zu minimieren, ist das quadratische falte in dieser Decke.

Spiegelfolie gibts doch von der Rolle, 150cm breit.
https://www.ebay.de/itm/TOP-Sonnenschutzfolie-Spiegelfolie-Blendschutz-Warmereduzierung-85/283805984313?hash=item421427a639:m:m1zGJ8S_fWm5lszkOvGyF2Q

Danke..
