Kosmodrom Wostotschny

Modernisierung von Kommando- und Mess-Punkten

Die Holding Russische Space Systeme (RSS/Roskosmos) schließt die Schaffung eines bodengestützten Komplexes von Messinstrumenten ab, der Informationen sammelt und verarbeitet, um den Start von Angara-Trägerraketen zu unterstützen.
Die neue und modernisierte Bodeninfrastruktur umfasst den von der Holding geschaffenen
 - Kommando- und Messpunkt Wostotschny, die Grundlage des Messkomplexes des Kosmodroms Wostotschny, sowie
 - den im Bau befindlichen Messpunkt auf Sachalin, der sich entlang der Flugbahn der Trägerrakete befindet.

Details

Kommando- und Mess-Punkt auf der Insel Sachalin                          Bild: Fil. Wostotschny/ZENKI/RSS

Als Teil der Bodeninfrastruktur des Kosmodroms Wostotschny wird der Kommando- und Mess-Punkt auf der Insel Sachalin von Grund auf erneuert, hier bei Arbeiten am Antennen-Tragmast auf dem Kommando- und Mess-Punkt (KIP)  im Bezirk Poronaiskiy auf der Insel Sachalin.

Details

Arbeiten am Antennen-Tragmast auf  Sachalin                                Bild: Fil. Wostotschny/ZENKI/RSS

Eine neue Hardware sowie Software gewährleisten den gleichzeitigen Empfang von Telemetriedaten der A5 Trägerraketen von geografisch getrennten Bodenpunkten aus – als ein wichtiges Element des Betriebs des Bodenkomplexes und der lückenlosen Verbindung mit den Raumschiffen.

Details

Neue Hardware auf Sachalin und Wostotschny                               Bild: Fil. Wostotschny/ZENKI/RSS

Auch auf dem Gelände des Kommando- und Messpunkts Wostotschny, der die Grundlage des gesamten Messkomplexes für die vom Kosmodrom Wostotschny gestarteten Mannschafts- und Güter-Transportraketen bildet, werden Hard- und Software modernisiert.

Details

Das Gelände des Kommando- und Messpunkts Wostotschny         Bild: Fil. Wostotschny/ZENKI/RSS/ed.HausD

Die Hauptzentren zum Sammeln und Analysieren der Informationen sind der Wostotschny Kommando und Messpunkt und das Informations-Analyse-Zentrum auf dem Territorium des RKS in Moskau: Hier werden Echtzeitinformationen über den Flug der Trägerrakete verarbeitet und eine vollständige Informationsverarbeitung durchgeführt, um die Leistung von Flugtests und Startaufgaben zu bewerten.                               Quelle: Fil. Wostotschny/ZENKI/RSS/NovKos

Gruß, HausD

Nächste Stufe komplexer Tests mit Angara-NSh (3)

Bei VK Roskosmos (ZENKI/Fil.Wostotschny) ist vor einigen Tagen über die ersten Tests und Montagen mit dem Angara-5-NSh-Modell berichtet worden.
Davon einige interessante Bilder hier:

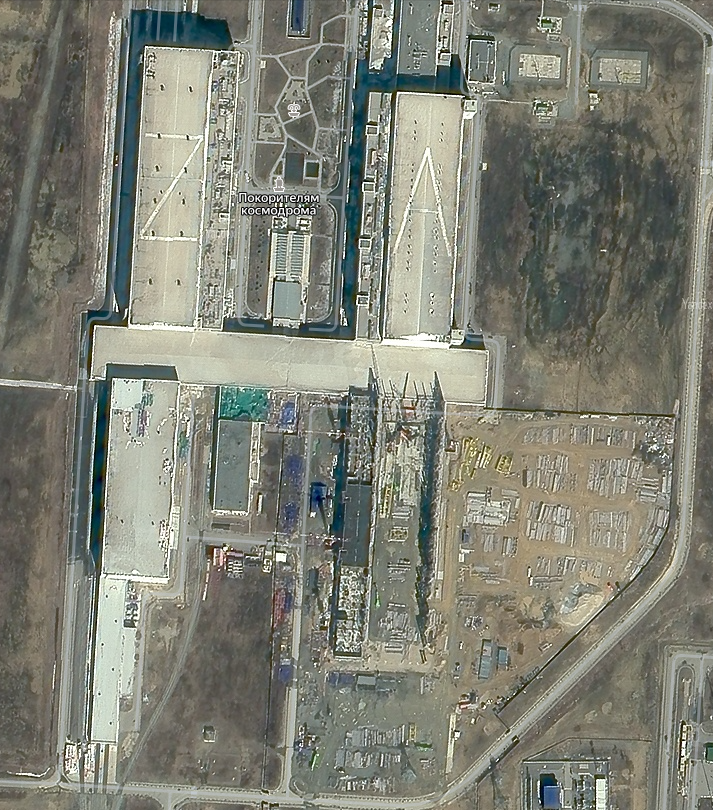

Die Blöcke der A-5, Modell NSh, werden im MIK-RN des Universellen Technik-Komplexes (UTK) auf dem Kosmodrom vor dem Zusammenbau getestet und es sieht so aus, als könnten auch die ersten flugfähigen A-5 Raketen hier montiert werden.

Details

Tests der Blöcke der A-5, Modell NSh                                                      Bild: Fil. Wostotschny/ZENKI/ed.HausD

Während der Druck- und Dichtheitsproben werden die Blöcke der A-5, Modell NSh, im MIK-RN auch einer elektrischen Überprüfung unterzogen, bevor sie zum Zusammenbau auf der neuen Einrichtung gebracht werden.

Details

Tests der elektrischen Funktionen des Modells NSh                                                      Bild: Fil. Wostotschny/ZENKI/ed.HausD

Sind die ersten Tests bestanden worden, kann der erste Seitenblock an den Zentralblock, der in der Mitte der Drehvorrichtung sitzt, gehangen werden.

Details

Montage der ersten Blöcke der A-5, Modell NSh                                                      Bild: Fil. Wostotschny/ZENKI/ed.HausD

Die Ansicht der ersten montierten Blöcke auf der Montagevorrichtung, die für weitere Montagen gedreht werden kann.

Details

Die Montagevorrichtung mit den ersten Blöcken des A-5 NSh-Modells                       Bild: Fil. Wostotschny/ZENKI/ed.HausD

Es ist die erste Drehung der ersten montierten Blöcke erfolgt und unten ein weiterer Block angehängt worden.

Details

Die Montagevorrichtung nun mit drei Blöcken des A-5 NSh-Modells                       Bild: Fil. Wostotschny/ZENKI/ed.HausD

Gruß, HausD

Nächste Stufe komplexer Tests mit Angara-NSh (4)

Die Montage der ersten und zweiten Stufe des Angara-A-5-Modells wurde termingerecht und erfolgreich im MIK-RN des Kosmodroms Wostotschny abgeschlossen.
Während der elektrischen Tests und pneumatischen Unterdruck-Tests funktionierten alle Systeme und Einheiten der Modell-Rakete ohne Beanstandungen.
Dazu noch einige Bilder zur Montage und Prüfung:

Auf dem Revolver- (drehbarem)-Montageplatz wird von untenher ein weiterer Aussenblock an den Zentralblock zur Montage herangefahren.

Details

Ein weiterer Aussenblock wird zur Montage herangefahren       Bild: Fil. Wostotschny/ZENKI/ed.HausD

Der vierte Aussenblock wird am Zentralblock montiert, nachdem die Blöcke einzeln geprüft worden sind. Danach erst erfolgt die Prüfung der ersten und zweiten Stufe der Testrakete zusammen mit der Prüftechnik.

Details

Der vierte Aussenblock wird montiert                                          Bild: Fil. Wostotschny/ZENKI/ed.HausD

Auf der Innenseite der Halle MIK-RN befindet sich die dritte Stufe der Testrakete. Auch sie ist bereits nach den einzelnen Montageschritten getestet worden, sodass sie als nächstes mit dem "Paket" 1. und 2. Stufe zusammengebaut und dabei wieder Schritt für Schritt zusammen mit der Prüftechnik getestet werden kann.

Details

Blick auf die Oberseite der dritten Stufe                                       Bild: Fil. Wostotschny/ZENKI

Ein Blick auf die Triebwerksseite der dritten Stufe der A5 -NSh und nebenan auf das "Paket" auf dem Revolverstand im MIK-RN des Technik-Komplexes vom Kosmodrom Wostotschny. Nun muss das "Paket" vom Revolverstand gehoben und auf einen Arbeitsplatz gesetzt werden, auf dem dann die Integration mit der 3. Stufe erfolgen kann.

Details

Die  dritte Stufe der A5 -NSh, geprüft und bereit                              Bild: Fil. Wostotschny/ZENKI/ed.HausD

Gruß, HausD

Transport-Aufstell-Fahrzeug (TUA) für A5 (1)

Für die Vorbereitung der Testrakete  Angara-NSh und den Transport aus der Halle MIK-RN wird das entsprechende Transport-Aufstell-Fahrzeug (TUA) benötigt.
Ein solches TUA für eine A5 ist in Plesezk bereits im Einsatz gewesen und im November 2021 ist es beladen mit der schweren A5-Rakete gezeigt worden.

Details

A5-Rakete auf dem Transport-Aufstell-Fahrzeug                        Bild: Vid.R1 News/ed.HausD

Nun ist die Transport- und Installationseinheit (TUA) für Angara-A5  in Wostotschny angeliefert worden.
Die Einheit wurde auf den Startkomplex entladen und mit der Montage begonnen.
Zur TUA gehören die hell gestrichenen Teile, von denen der Fahrrahmen bereits auf dem Zufahrtsgleis steht.
Beim Vergleich mit dem vorherigen Bild, erkennt man, dass rechts das schwerere, bewegliche, Aufrichtteil für den unteren Teil der A5 und links das etwas leichtere für den oberen Teil bereit liegen.
Im Hintergrund des Bildes kann man, links neben dem geraden Gleis, den Bunker, und am Horizont die MIK-Gebäude vor dem Startkomplex erkennen.
Diesen Weg muss dann auch die beladene TUA hin zum Startturm nehmen.

Details

Die Montage vom Transport-Aufstell-Fahrzeug                        Bild: VK Roskosmos/RZ Wostotschny

Hier wird eine Plattform, offenbar für die Bediener für die Aufricht-Hydraulik, die im vorherigen Bild auf dem Fahrrahmen schon angebracht ist,  vom Kran herangebracht.

Details

Eine Plattform mit Arbeitsstand wird gebracht                       Bild: VK Roskosmos/RZ Wostotschny

Der Unterbau, der Trag- und Fahrrahmen des A5 Transport-Aufstell-Fahrzeugs (TUA) ist auf dem Startplatz in seiner späteren Arbeitsrichtung abgestellt. An seiner Breite und der des Gleises sieht man, dass hier eine große Rakete transportiert wird.

Details

Blick über den TUA-Rahmen zum Startturm                        Bild: VK Roskosmos/RZ Wostotschny

Gruß, HausD

Transport-Aufstell-Fahrzeug (TUA) für A5 (2)

Es sind auch Teile mit angeliefert worden, denen man auf den ersten Blick nicht ansieht, wofür sie da sind.

Dazu gehen wir etwas zurück zu diesem Bild:
Hier wird  von TjaschMasch ist das maßlich der Sojus-2 entsprechende Lehrmodell auf deren montierte Transporteinrichtung gesetzt...

Details

Das gelbe Lehrmodell Sojus-2                                                        Bild: TjaschMasch - Pressestelle

Jetzt wurde auf dem Startplatz der Angara auch ein ähnliches Teil angeliefert.
Für das A5 Transport-Aufstell-Fahrzeug (TUA) ist auch eine Messlehre, ein Etalon, gebaut worden. Das bildet alle wichtigen Auflagemaße und Massen der Rakete genau nach. Mit diesem Etalon wird das TUA, das auch gern "Krokodil" genannt wird, nach der Montage und jährlich einmal auf seine Maßhaltigkeit überprüft.

Details

Die Teile der Messlehre, dem Etalon für die A5, ist angekommen     Bild: VK Roskosmos/RZ Wostotschny

Das Längsteil der Maß- und Massen-Lehre für die A5-Rakete wird auf dem Startplatz entladen.

Details

Das Entladen der Teile der  Messlehre                                                        Bild: VK Roskosmos/RZ Wostotschny

Hier ist das Teil , das die Triebwerksseite der A5 maßlich nachbildet, abgesetzt worden. Das Teil wird dann später am unteren Ende der langen Gittermaststange für die Benutzung anmontiert.

Details

Der Anschläger macht nur noch die Gurte ab ...                                          Bild: VK Roskosmos/RZ Wostotschny

Hier sind die für das Etalon noch an der grauen Farbe zu erkennen, doch das Ganze wird sicher noch in Gelb, der Farbe für "abnehmbare" Teile, gestrichen werden.

Details

Nun sind mehrere Mannschaften am Montieren                                         Bild: VK Roskosmos/RZ Wostotschny/ed.HausD

Gruß, HausD

Nächste Stufe komplexer Tests mit Angara-NSh (5)

Die Arbeiten an der Angara-NSh sind in Wostotschny fortgesetzt worden, es wurde die dritte Stufe, nach den bestandenen Prüfungen, zu Integration vorbereitet.
Das zusammengebaute Blockpaket der ersten und zweiten Stufe von der Modellrakete Angara-NSh wurde aus dem Revolver-Montageplatz heraus gehoben und zur Endmontage an den neuen Arbeitsplatz im MIK-RN des Technik-Komplexes gefahren.

Details

Heraus aus dem Revolver-Montageplatz                   Bild: Fil. Wostotschny/ZENKI/ed.HausD

Vor dem neuen Arbeitsplatz, auf dem die erste und zweite Stufe abgelegt wird, ist die dritte Stufe der Modell-Rakete A-5 NSh, ebenfalls nach ihren bestandenen Prüfungen, in Position gebracht worden.

Details

Die dritte Stufe der  A-5 NSh ist bereit                     Bild: Fil. Wostotschny/ZENKI/ed.HausD

Das "Paket", 1. und 2. Stufe, wird zum neuen Arbeitsplatz ( re. im Bild) gebracht, wo auf die Oberseite der Modell-Rakete A-5 NSh die dritte Stufe angesetzt werden soll.

Details

Die 3. Stufe der  A-5 NSh kommt hierhin                  Bild: Fil. Wostotschny/ZENKI/ed.HausD

Die Montage der dritten Stufe läuft, so dass danach eine weitere Prüfung der elektrischen, hydraulischen und pneumatischen Systeme erfolgen kann.
Nach der Montage wiegt Angara-NSh etwa 52 Tonnen, das Trockengewicht der  Angara-A5 wird je nach Nutzlast mit der Nutzlastverkleidung 70 Tonnen erreichen. Das ist die doppelte Trockenmasse von Sojus-2, die im Hintergrund der Halle MIK-RN noch zu sehen ist.

Details

Die Montage der dritten Stufe läuft                          Bild: Fil. Wostotschny/ZENKI/ed.HausD

Gruß, HausD

Nächste Sojus-Raketenteile eingetroffen

Ein Zug mit zwei Sojus-2-Raketen und Kopfverkleidungen für die nächsten Starts kam in Wostotschny an und ist bis zur Halle Sborka des Technik-Komplexes gefahren worden. Von dort aus werden die Waggons in die beheizte Halle vor dem  Blocklager ( Sborka) zum Aufwärmen und zur Aussenreinigung gefahren. Der nächste Schritt ist das Entladen der Containern mit den Raketenkomponenten und Nutzlastverkleidungsteilen in der Lagerhalle SBORKA.

Zug vor den Hallen Sborka und (hinten, flach) Vorhalle               Bild: RZ Wostotschny

Gruß, HausD

Maß- und Lehr-Modell der A5-Nsh aufgestellt

Auf dem Angara-Startkomplex des Kosmodroms Wostotschny wurde gestern, am 08.11.2023, auf der Startrampe ein Maß- und Lehr-Modell  der A5-Nsh aufgestellt und installiert.
Der die Angara-Rakete maßlich und dem Leergewicht nachgebildete Gittermastkörper wurde mit einer Transport- und Installationseinheit in eine vertikale Position gebracht und anschließend in der Startstruktur installiert.
Dabei wird die Kommunikation und die Betankung und Befüllung mit dem Maß- und Lehr-Modell eingerichtet und verbunden.
Die Besatzungen vom RZ Wostotschny, RZ Jushny und den Zulieferern wird danach außerdem die Phasen des Transports und der Installation der Rakete in der Startanlage überarbeiten, bevor die komplexen Tests mit dem Bodenflüssigkeitsmodell Angara-NSh beginnen.


Das Ausrichten der Arme des Startturms läuft


Das Unterteil des Maß- und Lehr-Modell steht auf dem Starttisch                       Bilder: RZ Wostotschny

Die zwei weissen Halbringe stellen die Aussenkontur der Aussenblöcke der A5 dar.

Gruß, HausD

Das A5-NSh-Modell ist auf dem Transportwagen

Heute, am 15.11.2023, ist im MIK-RN auf dem Kosmodrom Wostotschny das Modell A5-NSh (Bodenerprobung, Betankung, Elt-Verbindungen, Gasbefüllung ...) für das morgige Rollout zum Startplatz Amur auf das Transport- und Aufricht -Aggregat (TUA) gehoben worden.

Das Modell A5-NSh wird zum TUA gebracht                           Bild: RZ Wostotschny/ZENKI

Gruß, HausD

Rollout A5-NSh

Heute,am 16.11.2023, hat das Rollout der Modellrakete A5-NSh stattgefunden.


Das "Paket" rollt aus dem MIK-RN auf dem TK ...


und ist am Starttisch angekommen, ...


... wo es aufgerichtet wird                                  Bilder: VK Roskosmos/Bereschnaja

Gruß, HausD

Video


Vorbereitung der ersten flugfähigen «Angara-A5»         RuTag
... Interessant :
- das Herausziehen aus der Halle MIG-RN
- das Umkoppeln der Loks vor der Halle
- die Schiebefahrt der TUA mit der Rakete zum Starttisch
- auch das direkte Gleis, auf dem noch Schotterwagen stehen
- ... und das Wetter ...

Gruß, HausD

Moskauer Kosmonautenausbildungszentrum plant Filiale in Wostotschny

“Ideologie” der ZPK-Filiale in Baikonur übernommen. Ein Beitrag von Gerhard Kowalski.



Weiter im Portalartikel von Gerhard Kowalski  =>  Link zum Portalartikel

Viele Grüße, James

Was passiert mit den riesigen Testobjekten nach dem Test. Beim Etalon kann ich mir die Lagerung vorstellen, aber das A5 Modell füll ein viertel des MIK.
Ein Gesundes Neues Jahr und viel erfolgreiche Starts

2023 gab es insgesamt 3 Starts von Sojus-Trägerraketen in Wostotschny, alle erfolgreich.
