Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #150 am: 25. Juli 2021, 17:43:27 »
Beiträge, die nicht zum Threadtitel gehören in den Bereich "Kritik und Anregungen" verschoben.

Viele Grüße
RonB
Es recht zu machen Jedermann ist eine Kunst die keiner kann.

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #151 am: 25. Juli 2021, 19:06:57 »
Abkürzungen der Triebwerksteile

Nachdem ich hier bei mir   in der Abkürzung einen Fehler entdeckt und ihn korrigiert habe, will ich noch etwas dazu schreiben:

Двигатель ДКС -  двигателей коррекции и сближения
                          2  двигателя КРД-442 (ГРАУ 11Д442) разработки КБХМ 4,09 kN
Triebwerk  DKS -  Triebwerke zur Korrektur und Annäherung
                           2 Triebwerke  КRD-442 (GRAU 11D442) vom KBChM  4,09 kN

Двигатель ДПС -  двигатели причаливания и стабилизации
                           24 двигателя 11Д458 с тягой 392 N
Triebwerke  DPS - Triebwerke zum Anlegen und zur Stabilisierung
                           24 Triebwerke 11D458 mit der Kraft von 392 N


Двигатель  ДТС -  двигатели для точной стабилизации при стыковке
                           16 двигателей 17Д58Э 13,3 N
Triebwerke  DTS - Triebwerke zur genauen Stabilisierung bei der Kopplung
                           16 Triebwerke 11D458E mit der Kraft von 13,3 N


Gruß, HausD

honk

  • Gast
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #152 am: 25. Juli 2021, 19:09:41 »
Die aktuellen TLE-Daten von Nauka bzw. ISS in der Darstellung von Jonathan McDowell:



https://twitter.com/planet4589/status/1419327933135691783

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #153 am: 25. Juli 2021, 19:28:23 »
Apogäum ist im Bereich der ISS


Nach dieser alten Grafik von Roskosmos geurteilt, besteht mehr Hoffnung auf ein Treffen ...

Gruß, HausD

*

Offline roger50

  • Raumcon Berater
  • *****
  • 11903
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #154 am: 25. Juli 2021, 21:19:20 »
Die momentanen Bahndaten sind:

Apogäum     406 km
Perigäum     334 km
Inklination   51,6°

Das sieht schon sehr gut aus.  :D

Gruß
Roger50

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #155 am: 26. Juli 2021, 10:10:27 »
NAUKA-Empfang hier ...

Ein Forumsmitglied, Maik, hat die NAUKA mehrfach seit dem Start bei einem Überflug empfangen.


Modul Nauka im Anflug auf die ISS im 5.Umlauf mit dem TLM Signal auf 631MHz.             Bild, -antippen: Maik

Gruß, HausD

*

Offline roger50

  • Raumcon Berater
  • *****
  • 11903
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #156 am: 26. Juli 2021, 13:33:42 »
Auch ein zweiter Test des KURS-Systems wurde erfolgreich absolviert.

Rogozin: Beide Systeme (gemeint vermutlich: Primär & Backup) sind voll funktionstüchtig.

https://twitter.com/katlinegrey/status/1419303662061506564

Gruß
roger50

*

Offline Riker

  • *****
  • 606
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #157 am: 26. Juli 2021, 17:33:28 »
Heute wurde durch das Abkoppeln von PIRS Platz für Nauka gmacht.
https://forum.raumfahrer.net/index.php?topic=3711.msg516080#msg516080

Daumendrücken, dass der Endanflug und die Kopplung von Nauka klappen!
"Machen Sie's so!"

*

Offline Duncan Idaho

  • Raumcon Berater
  • *****
  • 5623
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #158 am: 27. Juli 2021, 01:36:28 »
Docking Port sieht gut aus finde ich.
Mosaik von Anatoly Zak:


https://twitter.com/RussianSpaceWeb/status/1419777147485442052
#I NEVER WANT TO HOLD/SCRUB AGAIN. \\//_

*

Offline Rocke

  • ***
  • 128
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #159 am: 27. Juli 2021, 10:24:22 »
:D Guten Morgen  ;D

auf nasaspaceflight.com ateht was von departure und pirs.
zum Glück heißt departure übesetzt abreise (ablegen/ abdocken)

Hatte Angst in dem Post das Pirs mit Nauka verwechselt wurde.

Keine nachrichten sind manchmal auch gute Nachrichten.

Hoffen wir das beste.

 ;D Gruß Rocke  :D

Offline phil77

  • **
  • 77
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #160 am: 27. Juli 2021, 11:17:24 »
Ich glaube langsam, die NAUKA "Probleme" waren ein Twitter "Fake News" Feuerwerk (...). Was sind denn die Tatsachen? DKS funktioniert, KURS funktioniert und die Flugparameter sind exakt wie geplant. Trotzdem gibt es jetzt solche Artikel:

"Russlands Nauka-Blamage – Abstieg einer stolzen Weltraum-Nation
An die ISS soll ein neues Forschungsmodul angebaut werden, genannt Nauka. Mit der Entwicklung begannen die Russen bereits vor 26 Jahren. Doch Probleme gibt es bis heute. Für die einst stolze Raumfahrernation Russland ist das eine Blamage – für die Internationale Raumstation gefährlich."
https://www.welt.de/wirtschaft/article232750947/Russlands-Nauka-Blamage-Der-Abstieg-einer-stolzen-Weltraum-Nation.html#:~:text=Russlands%20Nauka-Blamage%20%E2%80%93%20Abstieg%20einer%20stolzen%20Weltraum-Nation
Edit: gekürzt. Pirx
« Letzte Änderung: 27. Juli 2021, 13:09:32 von Pirx »

tonthomas

  • Gast
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #161 am: 27. Juli 2021, 13:07:48 »
Man möge es hier unterlassen, Journalisten Fake News zu unterstellen, insbesondere dann, wenn sie möglicherweise deutlich näher an der Angelegenheit dran sind als der ein oder andere hier.

Und: So etwas ist keine "Meinung".

Gruß   Pirx

Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #162 am: 27. Juli 2021, 13:15:51 »
Ich glaube langsam, die NAUKA "Probleme" waren ein Twitter "Fake News" Feuerwerk (...). Was sind denn die Tatsachen? DKS funktioniert, KURS funktioniert und die Flugparameter sind exakt wie geplant. Trotzdem gibt es jetzt solche Artikel:

"Russlands Nauka-Blamage – Abstieg einer stolzen Weltraum-Nation
An die ISS soll ein neues Forschungsmodul angebaut werden, genannt Nauka. Mit der Entwicklung begannen die Russen bereits vor 26 Jahren. Doch Probleme gibt es bis heute. Für die einst stolze Raumfahrernation Russland ist das eine Blamage – für die Internationale Raumstation gefährlich."
https://www.welt.de/wirtschaft/article232750947/Russlands-Nauka-Blamage-Der-Abstieg-einer-stolzen-Weltraum-Nation.html#:~:text=Russlands%20Nauka-Blamage%20%E2%80%93%20Abstieg%20einer%20stolzen%20Weltraum-Nation

Abgesehen davon, ....einzuordnen ist gibt es doch einige Hinweise darauf, dass Nauka anfangs Probleme mit der Software und/oder dem Antriebssystem hatte. Diese scheinen aber gelöst zu sein und es spricht für die Kompetenz der Russischen Rauimfahrt, dass ausreichend Redundanz vorgesehen ist um Ausnahmesituationen zu lösen die man nie völlig ausschließen kann. Der zitierte Artikel ist natürlich Blödsinn aber die Zielgruppe dafür war auch nicht die Raumfahrergemeinde die es besser weiß sondern die paar Prozent die noch solche Magazine lesen. Sind aber vermutlich mehr als ich mir vorstellen kann ;)

Ich empfehle aber darauf zu verzichten solche Fachfremden Artikel in dieses Fachforum zu stellen. Da passen Inhalt und Zielgruppe nicht zusammen.

Edit: Allgemeine Einlassung zu Journalismus gelöscht, ist hier nicht das Thema. Pirx
« Letzte Änderung: 27. Juli 2021, 13:22:15 von Pirx »

tonthomas

  • Gast
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #163 am: 27. Juli 2021, 13:17:18 »
... die Flugparameter sind exakt wie geplant.
Ah. Woher weißt Du das denn?

Abgesehen davon stimmen jetzt ganz zwangsweise ein Haufen Parameter nicht mehr mit dem ursprünglichen Plan zusammen. Andere Zeiten, anderer Orbit, anderer Treibstoffverbrauch zum Zeitpunkt x. Usw. usf ...

Gruß   Pirx

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #164 am: 27. Juli 2021, 16:30:39 »
Inspektion des Docking-Ports

Katja Pawluschchenko twittert:
Letzte Nacht untersuchten das ZUP/MCControl-Spezialisten mit der Kamera des Canadarm-Roboterarms das Docking-Port des Swesda-Moduls, an dem Nauka angedockt wird.
Es wurden keine Mängel festgestellt und Nauka darf damit andocken. Eine außerplanmäßige EVA ist nicht erforderlich.


Gruß, HausD

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #165 am: 27. Juli 2021, 18:12:31 »
Korrektur der Umlaufbahn von "NAUKA"

ROGOSIN:
Um 17.33 Uhr MSK wurde eine Einzelimpulskorrektur der Umlaufbahn des Multifunktionslabormoduls "Nauka" mit den Korrektur- und Rendezvous-Triebwerken durchgeführt.

Gruß, HausD

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #166 am: 27. Juli 2021, 18:28:44 »
Nächste Bahnkorrektur am 28.07.2021

  ROSKOSMOS twittert :
 Gif: https://twitter.com/i/status/1420046319322902531
Am Dienstag führten die Fachleute der Flugkontrollgruppe des Mehrzweckmoduls "Nauka" im ZUP/MCC routinemäßig ein Korrekturmanöver des am vergangenen Mittwoch gestarteten Moduls zur ISS durch.

Der nächste Impuls zur weiteren Bahnausrichtung ist für den 28. Juli geplant.


Gruß, HausD

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #167 am: 27. Juli 2021, 20:29:51 »
Die NAUKA-Triebwerke ...

Nachdem ich hier die Abkürzungen der Triebwerksteile vorgestellt habe, und auch so, dass sie im Original gesucht werden können, stelle ich noch einige Bilder dazu ein.


Ein  Bildausschnitt von der Montagetätigkeit (Übersicht Jan. 21)                                Bild: Roskosmos/ed.HausD


Im Bildausschnitt das Zenit-DKS-Triebwerk markiert                                 Bild: Roskosmos/ed.HausD


  DKS Haupt-Triebwerk  (älteres Bild)            -          DKS Haupt-Triebwerk 1 und 2 -Schema      Bild: Roskosmos/ed.HausD
                                                                                                  Zum Schema der Hauptriebwerke
                                                                                               die ( Tanks für O  Oxydator ) 1 und 3 sind die
                                                                                               die ( Tanks für Г  Treibstoff )   Quadranten



Lage des Nadir-Haupt-Triebwerks, es besitzt eine wegschwenkbare Schutzkappe      Bild: Roskosmos/ed.HausD

Bei der Zahl der kleineren Triebwerke ist zu beachten, dass sie nicht die Zahl der Düsen widerspiegelt.
Es können stets mehrere Düsen einem Triebwerk zugeordnet sein.



DPS - Triebwerk zum Anlegen und zur Stabilisierung                              Bild: Roskosmos/ed.HausD


DTS - Triebwerksblock zur genauen Stabilisierung bei der Kopplung         Bild: Roskosmos/ed.HausD

Gruß, HausD

*

Offline roger50

  • Raumcon Berater
  • *****
  • 11903
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #168 am: 28. Juli 2021, 00:15:06 »
NAUKA soll am Do., 29.7.21 gegen 15:24 MESZ an der ISS anlegen.

Neue Infos zu den am Di. vorgesehenen Bahnänderungen gibt es scheinbar noch nicht.

Gruß
roger50

*

Offline roger50

  • Raumcon Berater
  • *****
  • 11903
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #169 am: 28. Juli 2021, 00:38:33 »
Moin, HausD,

Zitat
Bei der Zahl der kleineren Triebwerke ist zu beachten, dass sie nicht die Zahl der Düsen widerspiegelt.
Es können stets mehrere Düsen einem Triebwerk zugeordnet sein.

Bist du da absolut sicher?

NAUKA verwendet hypergole Treibstoffe. Wenn die beiden Komponenten aufeinander treffen, entzünden sie sich spontan. Wobei bei Lageregelungstriebwerken die Brennkammern sehr klein im Vergleich zu den Düsen sind. Mir ist kein technischen Verfahren bekannt, bei dem der Gasstrahl nach die Verbrennung in verschiedene Düsen geleitet werden könnte. Müßte ja durch Klappen o.ä. erfolgen. Viel zu kompliziert und teuer & fehleranfällig im Vergleich zu der Fertigung von Düse/Brennkammer aus einem Stück.

Oder meintest du, daß mehrere Triebwerke zu einem Cluster gehören? Das ist allerdings Standard.

Gruß
roger50

P.S.: Ich wurde auch in einem Stück hergestellt, und ich bin wesentlich komplizierter aufgebaut als solch ein Triebwerk.... ;D

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #170 am: 28. Juli 2021, 05:37:47 »
...
Zitat
Bei der Zahl der kleineren Triebwerke ist zu beachten, dass sie nicht die Zahl der Düsen widerspiegelt.
Es können stets mehrere Düsen einem Triebwerk zugeordnet sein.
Bist du da absolut sicher? ...
Oder meintest du, daß mehrere Triebwerke zu einem Cluster gehören? Das ist allerdings Standard ...
Hallo roger50, ich habe damit auf die sichtbare Zahl an Düsen und der genannten Zahl von Clustern hinweisen wollen, wie du richtig vermutest.

Gruß, HausD

*

Offline HausD

  • *****
  • 13718
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #171 am: 28. Juli 2021, 06:29:54 »

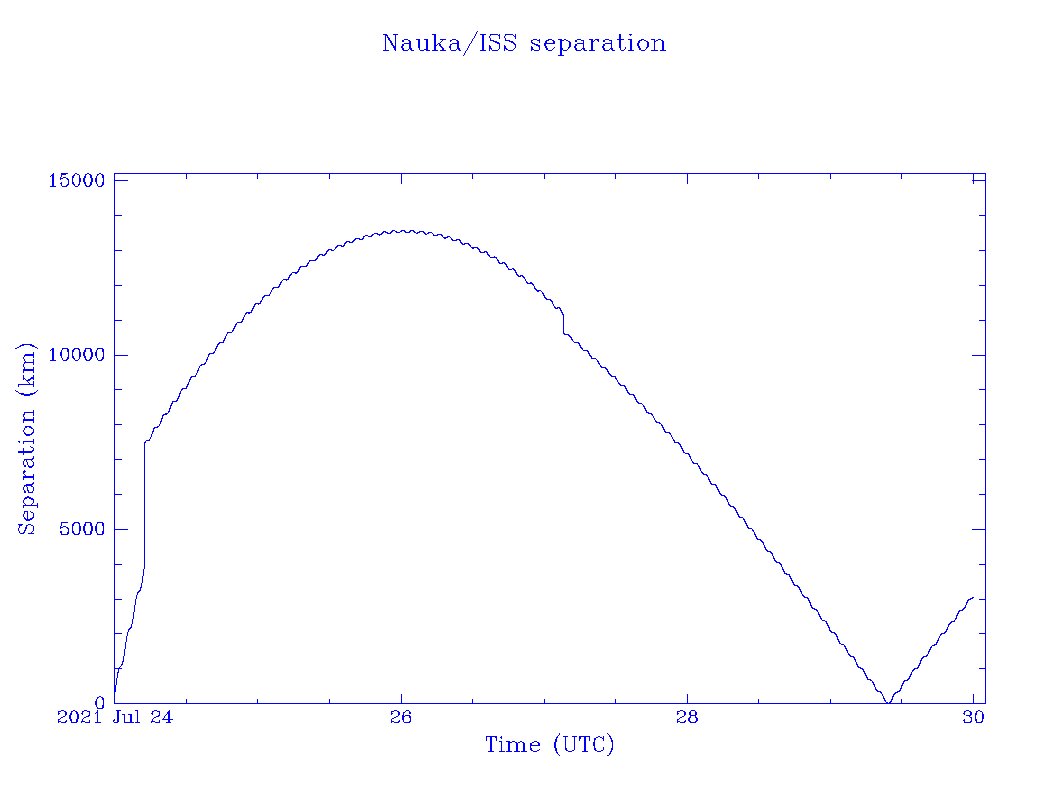

Abstand Nauka - ISS

J.McDowell twittert:
Die neue Umlaufbahn bringt Nauka auf Kurs für eine  Annäherung an die ISS um etwa 0930 UC am 29. Juli;
weitere Rendezvous-Burns werden die Umlaufbahn für eine sanfte Annäherung an die Station zirkularisieren.




Gruß, HausD

tonthomas

  • Gast
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #172 am: 28. Juli 2021, 08:45:41 »
... die Flugparameter sind exakt wie geplant.
Ah. Woher weißt Du das denn?

Abgesehen davon stimmen jetzt ganz zwangsweise ein Haufen Parameter nicht mehr mit dem ursprünglichen Plan zusammen. Andere Zeiten, anderer Orbit, anderer Treibstoffverbrauch zum Zeitpunkt x. Usw. usf ...

Gruß   Pirx
Katya Pavlushchenko eben auf Twitter:
"Meanwhile, space expert Alexander Khokhlov @Aleksandr_Space
 told RIA Novosti that #Nauka has only one attempt for docking, because part of the fuel in its propulsion system has been mixed with gas during the problems after launch, and cannot be used. https://ria.ru/20210728/nauka "

"... berichtete an RIAN, dass Nauka nur einen Versuch für ein Docking habe, weil im Antriebssystems während Problemen nach dem Start ein Teil des Treibstoffs mit Bedrückungsgas vermischt wurde, und nicht benutzt werden könne."

Gruß   Pirx

Snoopy

  • Gast
Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #173 am: 28. Juli 2021, 08:49:35 »
Zitat
"... berichtete an RIAN, dass Nauka nur einen Versuch für ein Docking habe, weil im Antriebssystems während Problemen nach dem Start ein Teil des Treibstoffs mit Bedrückungsgas vermischt wurde, und nicht benutzt werden könne."

Hier der entsprechende Artikel dazu:

https://ria.ru/20210728/nauka-1743189977.html

Re: NAUKA (Multifunktions-Labor-Modul, MLM) - Proton-M - Baikonur(200/39)
« Antwort #174 am: 28. Juli 2021, 09:12:34 »
Ich vermute doch mal, dass sie bei einem missglückten ersten Versuch den Arm der ISS zum Andocken verwenden können. Oder spricht da was grundsätzlich dagegen?
