Kosmodrom Wostotschny

Baufortschritt im Okt. 2021

Es gibt von Rogosin auf Twitter einige Bilder zum Baufortschritt am Start-Komplex Angara:

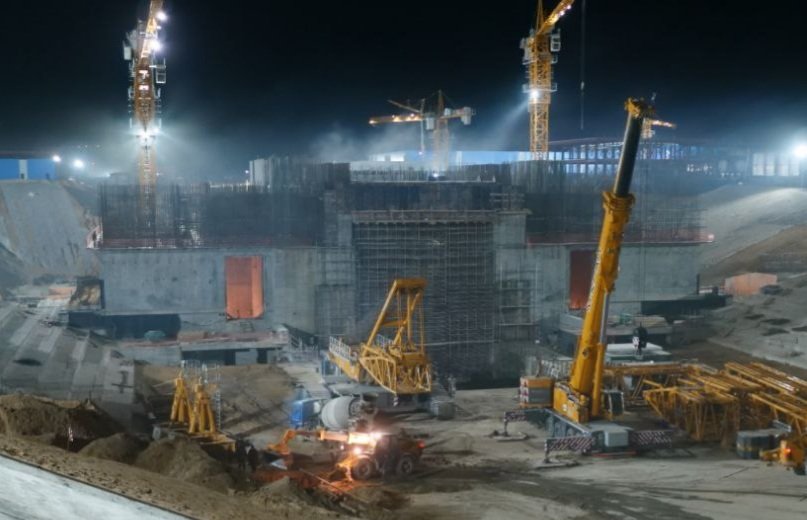

Der Starttisch von der Abgasseite her gesehen

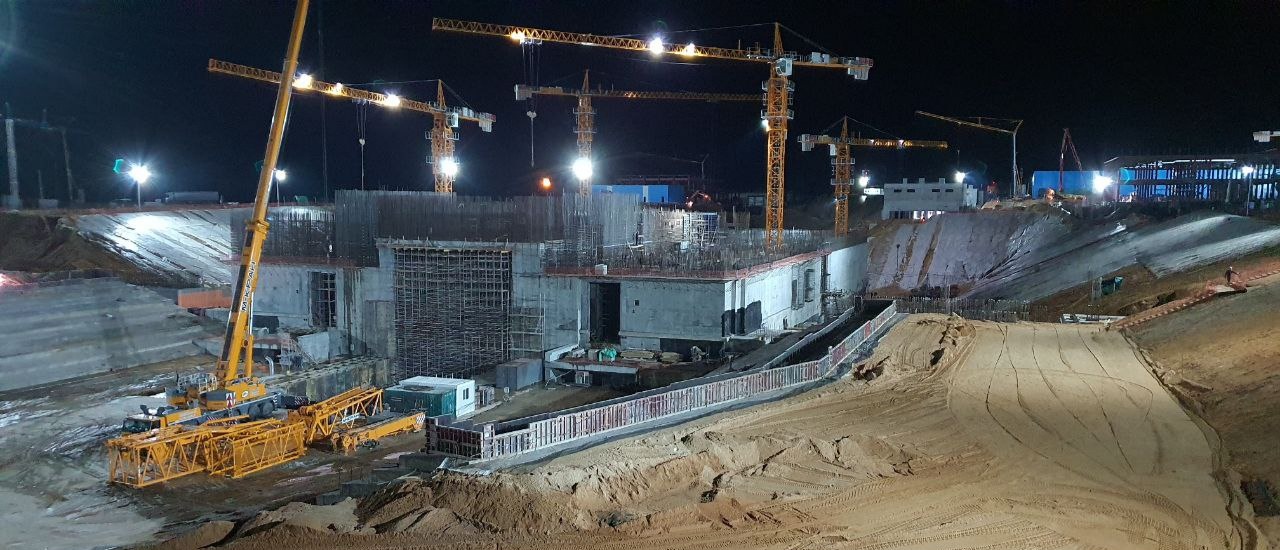

Der Starttisch von der Anfahrtseite her gesehen


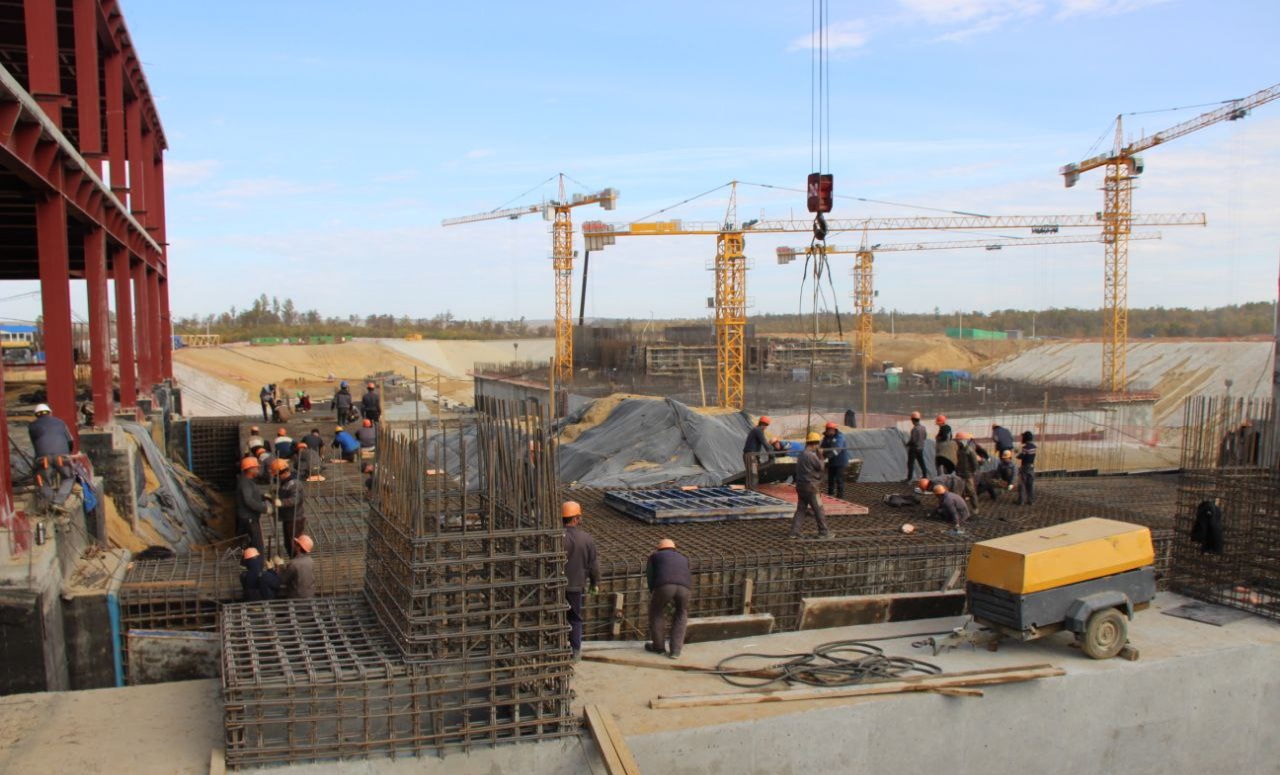

Die Gasbehältermontage im Zentral-Lager neben dem Starttisch geht weiter                        Fotos: Roskosmos/Rogosin

Gruß, HausD

Baufortschritt im Okt. 2021 (2)

Es gibt von Rogosin auf Twitter einige Bilder zum Baufortschritt am Start-Komplex Angara. Er schreibt dazu ... :Tiefe Nacht auf Wostotschny. Rund um die Uhr wird am neuen Bauabschnitt des Kosmodroms gebaut - für die schwere "Angara".

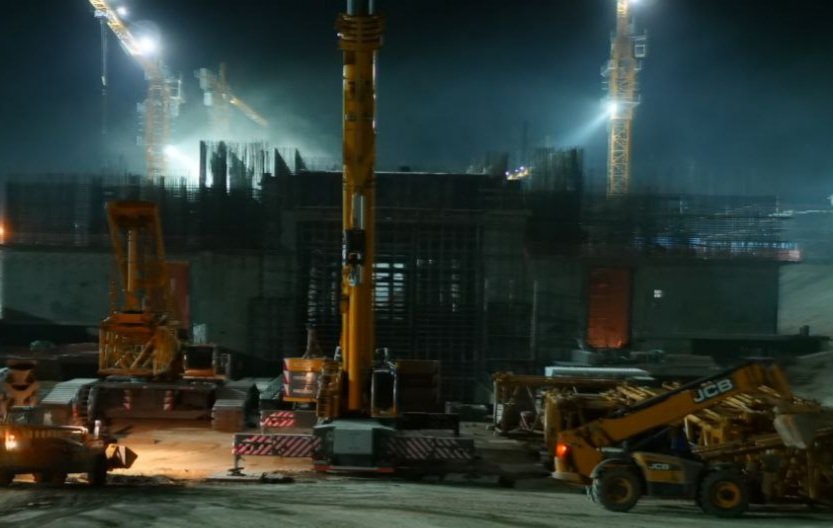

Für den Starttisch wird auf der Abgasseite ein Kran aufgebaut


Der Kran wird auch zur Montage des Serviceturms gebraucht                       Fotos: Roskosmos/Rogosin

Gruß, HausD

Mögliche Beteiligung Weißrusslands am Bau von Wostotschny

Im Video der Wochenzusammenfassung Kosmischer Mittwoch Nr. 349 wird u.a. in der Rubrik eine Zeile: (ab ~ 09:18) gesagt, dass es eine  Beteiligung Weißrusslands am Bau von Wostotschny geben kann, man hat darüber gesprochen ...

So twittert es auch Roskosmos am 11.10.2021: Roskosmos und die Republik Belarus diskutierten die Aussichten für den Bau des Kosmodroms #Vostochny. Es wurden Einigungen über die Ausarbeitung des Themas unter dem Gesichtspunkt der wirtschaftlichen Machbarkeit sowie der Fähigkeiten der belarussischen Seite erzielt.

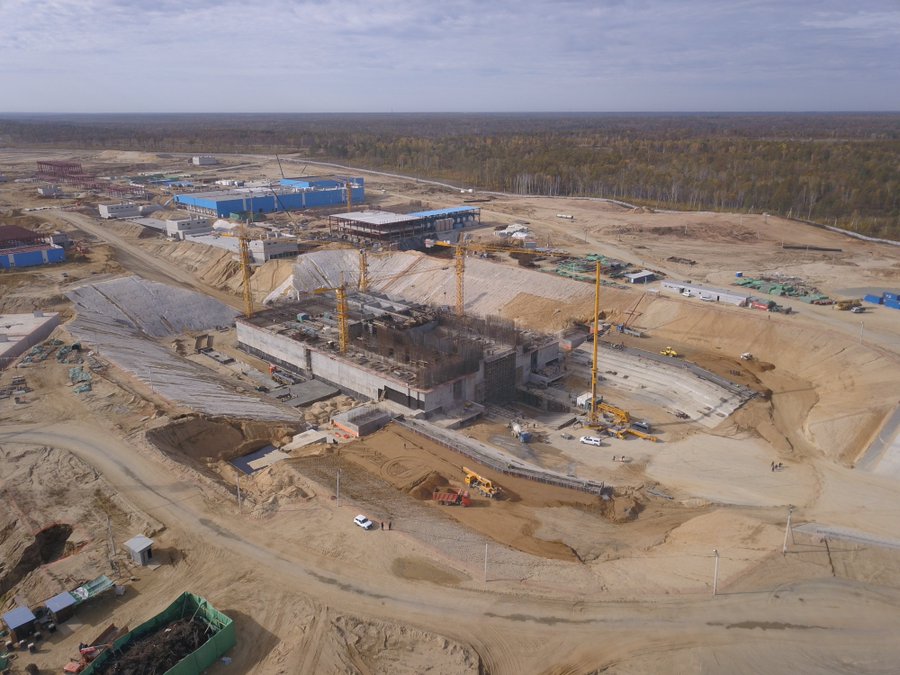

Dazu ein Bild vom aktuellen Stand am Startkomplex ANGARA                            Foto: Roskosmos

Gruß, HausD

Rogosin-Besuch Okt. 21

Im Zusammenhang mit dem Start der OneWeb-Satelliten , heute, dem 14.10.21, hat der GD von Roskosmos einige Neuheiten und den Baufortschritt am Kosmodrom Wostotschny angesehen.

Als erstes hat er einen neuen "Kollegen" der für die Sicherheit auf dem Gelände Verantwortlichen vorgestellt:
Er heißt Marker und ist kein Mensch, kein Android, kein "Hund" sondern ein autonom agierendes Fahrzeug.
Auf dem Gelände des Technik-Komplexes (TK) gab es dazu eine Vorführung des Wachroboters "MARKER". Er kann auf einer vorgegebenen Strecke patrouillieren, aber auch Personen und Ein- und Auslässe auf dem Gelände kontrollieren und seine Bilder in die Überwachungszentrale übertragen sowie von dort auch weitere Befehle für sein Handeln erhalten.

Details

"Marker" patrouilliert vor dem Gebäude auf dem TK                                Bild: Roskosmos/ed.HausD

Eine der beiden Traversen, die später den Serviceturm auf dem Starttisch aufnehmen, wird mit dem Kran an seine Stelle gebracht. Diese Bilder sind im Video Kosm.Sreda 349 erschienen ...

Details

Eine Traverse wird vom Kran eingehoben                                  Bild: RoscosmosMedia/ed.HausD
Hier sieht man, dass die Haltebolzen für die Traversen im Beton eingegossen sind, ob sie schon belastbar sind oder erst noch gerichtet werden müssen, geht aus dem Bild nicht hervor. Die Traverse wird zunächst auf den beiden Zwischenablagen abgesetzt.

Details

Absetzen einer der Traversen über den Haltebolzen                                  Bild: RoscosmosMedia/ed.HausD

Gruß, HausD

Umstellung von Kerosin auf RP-1

Auf dem Kosmodrom Wostotschny wird an der Umstellung des Sojus-Startkomplexes auf den neuen Kraftstoff RP-1 begonnen. Die Fachleute von ZENKI (Roskosmos) haben damit begonnen, die Ausrüstung der Betankungssysteme von Kerosin auf Naphthyl (RP-1) durchgehend umzustellen.

Bisher wurde das Kerosin bereits aus den Lagern abgelassen und für den Versand an die liefernden Unternehmen zurück vorbereitet. Nachdem alle Tanks geleert sind, werden diese belüftet und mit Stickstoff und Luft gespült.
Erst wenn das optimale Verhältnis von Sauerstoff in der Luft erreicht ist, werden die Tanks dann gereinigt, ( ähnlich wie es die Schweröl verbrennenden Kreuzfahrtschiffe machen müssen, wenn sie in den Gewässern der zB. der USA einen umweltfreundlicheren Treibstoff verwenden müssen).                                 Quelle: ZENKI/Roskosmos
Im Bild ist rechts vor dem Starttisch die Halle "Lager Kerosin, Naphthyl" mit dem daneben liegenden Bahnsteig für die Anlieferung per Kesselwagen zu sehen.
Das Kerosin, das zurück geliefert wird, kann wieder in Kesselwagen gepumpt werden und ist dann von dort per Bahn abholbar.

Details

Das Aussengelände am Start-Komplex (SK) mit dem Lager Kerosin, Naphthyl (2016)                 Foto: Rogosin/Roskosmos
Im Dezember 2020 wurde die Installation der notwendigen technischen Ausrüstungen für die Umstellung auf den neuen Kraftstofftyp bereits abgeschlossen. Der nächste Schritt ist der Anschluss mit einer Anbindung der zuvor installierten Ausrüstung an die Befüllanlage.
Nach Abschluss aller notwendigen Operationen werden zunächst autonome und anschließend komplexe Tests durchgeführt. Bis Ende 2021 soll die Bereitschaft für komplexe Tests erreicht werden.

Aussengelände am SK mit dem Lager Kerosin, Naphthyl, (ob. Mi.) (2021)                 Foto: ZENKI/Roskosmos

Gruß, HausD

Montage des Starttisches für die ANGARA (1)

Die Montagevorbereitungen zum Starttisch der Angara Raketen sind soweit abgeschlossen, dass mit der Montage auf der Starteinrichtung begonnen werden kann. Der ZENKI-GD zeigt dem GD Roskosmos auf dem Plan, wie die Einzelteile zusammengehören.

Details

Hier steht die Rakete beim Start...                                         Foto: ZENKI/Roskosmos
Das erste von vier Unterrahmen-Teilen wird in den Bau eingehoben.

Details

Der untere Rahmen des Starttischs                                         Foto: ZENKI/Roskosmos
Der erste Tragholm wird auf seinen Platz dirigiert. Er muss dort auf die einbetonierten Schraubenbolzen gelenkt und eingefädelt werden. Das Anschrauben wird dann von innen gemacht, dazu sind die seitlichen Einstiegsöffnungen da.

Details

Das Rahmenteil muss die Schraubbolzen treffen                       Foto: ZENKI/Roskosmos
Hier kann man einmal die Dimensionen des Holms sehen ... und die der einbetonierten Schrauben.

Details

Das Rahmenteil im Vergleich zu den Menschen                       Foto: ZENKI/Roskosmos/ed.HausD

Gruß, HausD

Montage des Starttisches für die ANGARA (2)

Die Montagevorbereitungen zum Starttisch der Angara Raketen sind soweit abgeschlossen, dass mit der Montage auf der Starteinrichtung begonnen werden kann.

Details

Das erste Teil des Starttisch-Rahmens ist am Platz                     Foto: ZENKI/Roskosmos/ed.HausD
Nach dem Einheben der vier Rahmenteile müssen die Tragösen entfernt werden, damit sie beim weiteren Aufbau nicht im Wege sind.

Details

Die Tragösen werden entfernt                                                   Foto: ZENKI/Roskosmos/ed.HausD
Der Stv. GD von ZENKI ist mit vorort bei der Montage, bei der nun schon die ersten Aufbauten im Eck gesetzt sind. Man beachte den Mann, der oben auf den Blöcken steht...

Details

Die erste Ecke des Starttischs steht                                         Foto: ZENKI/Roskosmos
Der nächste Block, der rechts an das Eckteil angesetzt wird, schwebt heran.

Details

Das Rahmenteil im Vergleich zum Menschen darauf                     Foto: ZENKI/Roskosmos/ed.HausD
An der Anbaustelle muss ein Arbeiter in den Block hineinsteigen und ihn von dort fixieren.
Aber, keine Angst, es gibt ja die Mannlöcher und auch Deckel auf der Oberseite. Am Eckblock ist ein solcher Deckel aufgeklappt zu sehen.

Details

Der Eckblock und die Seitenblöcke auf dem Rahmen                    Foto: ZENKI/Roskosmos/ed.HausD
Wo steht der Starttisch, der gerade montiert wird?  -  Er steht genau über dem Abgasschacht der Angara-Rakete ...

Details

Als Stahlbauer muss man schwindelfrei sein!                               Foto: ZENKI/Roskosmos/ed.HausD

Gruß, HausD

Über 1000 Druckgas-Flaschen montiert

Bei ZENKI/Roskosmos wird darüber berichtet, dass mittlerweile bereits 1188  Druckgas-Flaschen in den Hallen des Zentrallagers montiert wurden.

Details

Die Hallenteile des Zentrallagers, in Richtung Süden gesehen            Bild: ZENKI/Roskosmos/ed.HausD
... der Lagerplatz hinter dem Zentrallager sieht mittlerweile leer aus.
Nur hier ↘liegen noch einige Hochdruck-Gasflaschen vor der etwas höheren Halle.

Details

Ausschnitt mit den noch vorhandenen Druckgas-Flaschen                   Bild: ZENKI/Roskosmos/ed.HausD
So werden die Druckgas-Flaschen in der Halle verbaut, es geht recht eng zu. Jede Flasche hat immerhin ein Gewicht von mehr als 4 t und eine Länge von über 6 m, in denen dann Druckluft, Stickstoff und Helium für die Startvorbereitung der Angara Raketen vorgehalten wird.

Details

So werden die Druckgas-Flaschen an ihren Platz gebracht                   Bild: ZENKI/Roskosmos/ed.HausD
Ein Blick über die montierten Druckgasflaschen, die auf ihren Anschluss an die Leitungen warten. Ein kleiner Teil der Druckgasflaschen ist schon in Betrieb und wird zu Prüfzwecken der schon gelegten Grundleitungsabschnitte verwendet.

Details

Die montierten Druckgas-Flaschen in der Halle                                       Bild: ZENKI/Roskosmos/ed.HausD
Zum Lager mit den Gasen werden immernoch Leitungen von den Kollektorgängen her in Gräben gelegt.

Details

Baugeschehen auf beiden Seiten des Zentrallagers                                Bild: ZENKI/Roskosmos/ed.HausD

Gruß, HausD

Video


Auf Wostotschny mehr als 1000 Druckgas-Flaschen montiert            ZENKI/Roskosmos

Gruß, HausD

Montage des Starttisches für die ANGARA (3)

Es ist nun schon ein paar Tage her, aber hier noch einige Bilder von der Montage des Starttisches:

In der Mitte die Aufnahme-Einrichtung für die Angara-Rakete.
Die Zufahrt der Rakete erfolgt von rechts unten heran an die Aufnahme-Einrichtung, der Service-Turm für die Elt. und Treibstoffversorgung befindet sich auf der linken oberen Seite, auf der ein Stück des Abgaskanals zu sehen ist.

Details

 Der Starttisch ist bis zur Oberkante montiert                                       Foto: Roskosmos/ed.HausD

Die Aufnahme-Einrichtung für die Angara-Rakete aus der Nähe und man erkennt an den vier Ecken die Einstiegsluken an den geöffneten Lukendeckeln.

Details

 Die Aufnahme-Einrichtung für die Angara-Rakete                                 Foto: Roskosmos/ed.HausD

Das nächste Bild zeigt uns die Lage der Raketen-Aufnahme Einrichtung (in der Mitte) neben dem später zu errichtenden Serviceturm (auf der linken Seite). Die Zufahrt zum Aufstellen der Raketen erfolgt von der rechten Seite her, es sind Trennwände für Räume unter dem Starttisch zu erkennen, die noch mit einer Decke, dem Fußboden des Starttischs versehen werden müssen.

Details

 Die Draufsicht auf den Standplatz der Angara-Raketen zum Start          Foto: Roskosmos/ed.HausD

So sieht es aus,  wenn man auf der Aufnahme-Einrichtung steht. Die Segmente sind alle miteinander verbunden, nur die vielen Ösen müssen noch abgetrennt werden. Das Niveau der Oberfläche der Raketenaufnahme entspricht nun dem Niveau des umgebenden Aussengeländes.

Details

 Nun können bald die Feinarbeiten der Installation beginnen                Foto: Roskosmos/Rogosin/ed.HausD

Gruß, HausD

Video


Die Start- und Landebahn des zukünftigen Flughafens des Kosmodroms Wostotschny     RoscosmosMedia

Gruß, HausD

Der Winter ist da  ...

Zum Baufortschritt gab es nun das erste Winterbild von der Starteinrichtung für die ANGARA-Raketen.

Details

Winterbild von der Starteinrichtung                                            Bild: Roskosmos
Das Raumfahrt-Zentrum Wostotschny hat nun für den Bau des Startkomplexes für Angara-Raketen eine Reihe von Strukturen zum ersten Mal beheizt.
Nun werden die einzelnen Heizpunkte des Verwaltungsgebäudes, der Bunker des Kontroll-Punkts und auch die Kollektorgänge (Kommunikationstunnel) mit Wärme versorgt.            Quelle : Twitter Roskosmos

Gruß, HausD

Montagebeginn des Kabel-Betankungs Turm

Der Kabel-Betankungs Turm auf dem Kosmodrom Wostotschny soll die Ausrüstung und Kommunikation, Systeme und Komponenten des Startkomplexes Amur (für die Angara-Familie) aufnehmen sowie die Windeindämmung der Raketen und den Zugang der Startmannschaften zu den Servicebereichen der auf der Startrampe installierten Trägerrakete gewährleisten. Seine Höhe im Fertigzustand beträgt 66 m und das Gewicht beträgt etwa 3000 t.

Der Auftragnehmer "Industrielle Technologien" hat unter der Kontrolle von ZENKI (Roskosmos) mit der Montage der Tragvorrichtung für den Kabel-Betankungsturm  mit dem Stahlbau begonnen, der aus beidseitig angeordneten Stützfachwerken am Gasreflektor-Kanal besteht.

Bisher wurde bereits die erste Stütze in der Konstruktionsposition eingebaut.
Die Installation der zweiten Stütze soll bis Ende des Jahres abgeschlossen sein.                             Quelle: ZENKI/Roskosmos

Details

Montage der unteren Tragvorrichtung für den Kabel-Betankungs Turm              Foto: ZENKI/Roskosmos

Vom Abgaskanal (li) her gesehen, ist das die linke Seite der Turmstütze in Arbeit. Dahinter, nach rechts, in der Morgensonne, sieht man das Geviert des Startpodests für die Angara. Die blaue Halle ist die des Technologischen Komplexes "Treibstoff".

Details

Eine der beidseitig am Gasreflektor-Kanal Überbau angeordneten Stützen         Foto: ZENKI/Roskosmos

Details

Hier der Blick zurück auf die Hallen LOX, LN2 und das Zentrallager                  Foto: ZENKI/Roskosmos

Details

Diese Trägerelemente bilden den Fuß einer Turmseite                                     Foto: ZENKI/Roskosmos

Details

Die mittlere Seite des Trägers mit dem Mannloch                                             Foto: ZENKI/Roskosmos

Gruß, HausD

Der Transport der Groß-Teile des Kabel-u.Tankturms hat begonnen

Am Dienstag, dem 14.12.2021, begann am Startkomplex für die schwere Trägerrakete Angara der Transport der großformatigen Teile des Kabel- und Betankungsturms.
Bis Ende der Woche sollen die massiven Teile der ersten vier Stockwerke des Turms zum Aufstellungsort vom Lagerplatz nahe der Stadt Ziolkowski/vorm. Uglegorsk zum Start-Komplex transportiert werden. Die Fachleute des Auftragsnehmers  "Industrial Technologies" beginnen unter der Leitung von ZENKI die Montage der transportierten Teile vorort.
Der Kabel- und Betankungsturm für die Angara-Rakete, mit einer Höhe von 66 Metern und einem Gewicht von etwa 3000 Tonnen, dient zur Aufnahme von Ausrüstung und Kommunikation, Systemen und Baugruppen des Startkomplexes und bietet Windeindämmung der Trägerrakete sowie Zugang für die Fachleute zu den Servicebereichen der auf der Startrampe aufgestellten Trägerrakete.                                        Quelle: ZENKI/Roskosmos

Details

Lagerplatz neben der Administration - Lager Nr.3   offener Platz -                           Foto: ZENKI/Roskosmos

Details

Segmente des Fachwerks werden auf den Tieflader verladen                                  Foto: ZENKI/Roskosmos

Neben den aufgehenden Turmsegmenten sieht man auch die Gelenkteile für die Kabel- und Betankungsarme der Starteinrichtung auf dem Lagerplatz liegen.

Die Fachwerkteile, die einmal die beiden Turmteile verbinden, gehören auch zu den vier Etagen des Kabel- und Betankungsturms, und müssen zum Startplatz der Angara rd. 40km weit gebracht werden.

Details

Ein Querriegel hängt zum Verladen am Kran...                                                        Foto: ZENKI/Roskosmos

Details

... und wird zum langen Transport gesichert                                                           Foto: ZENKI/Roskosmos

Gruß, HausD

Montage des Serviceturms ANGARA (1)

Heute, am  24.12.2021 um 15:50 Uhr (ja, ... aber Ortszeit) sind Bilder vom Bau des Kabel-Betankungs Turm für die ANGARA-Raketen bei Roskosmos erschienen.

Daraus wieder einige interessante Momentaufnahmen:

Details

Eine Quertraverse für den zweiten Teil des Kabel- und Betankungs-Turm wird eingehoben             Foto: ZENKI/Roskosmos

Details

Die Teile werden in eine waagerechte Ebene gebracht und dann gesichert                                       Foto: ZENKI/Roskosmos

Details

Die Quertraverse für beide Hälften  werden  eingewogen und abgestützt                                         Foto: ZENKI/Roskosmos

Weihnachtlichen Gruß,    HausD

Montage des Serviceturms ANGARA (2)

Heute, am  24.12.2021 um 15:50 Uhr (ja, ... aber Ortszeit) sind Bilder vom Bau des Kabel-Betankungs Turm für die ANGARA-Raketen bei Roskosmos erschienen.

Daraus noch einige interessante Bilder:

Von der Ebene des Aussengeländes aus gesehen, die beiden Stützbauteile für den Kabel- und Betankungs-Turm.

Details

Auf diese Basisträger sollen die ersten vier Etagen des Turms kommen              Foto: ZENKI/Roskosmos

Details

Blick von der Abgaskanal-Seite. Im Hintergrund die spätere Zufahrt ...                  Foto: ZENKI/Roskosmos

Der Blick zum Abgaskanal hin ... Vorn der Standplatz der Raketen - dahinter die beiden Basisteile für den Service-Turm mit den Plattformen mit den Kabeln und der Betankung.

Details

Im Abgaskanal liegen die Bauteile für die 4 Etagen                                                    Foto: ZENKI/Roskosmos

Weihnachtlichen Gruß,    HausD

Montage-Schema des Serviceturms ANGARA (1)

Am  24.12.2021 sind in einem längeren Video Bilder vom Montage-Schema des Serviceturms  bei Roskosmos erschienen.

Daraus die Bilder (mit deutschem Text) von den ersten Schritten des Baus  bis Ende diesen Jahres :

Auf der linken Seite befindet sich der Abgaskanal, auf der rechten Seite befindet sich der  Starttisch.

Details

           Abgaskanal          -  Fundamentträger  -          Stellplatz der Rakete               Foto: Vid. ZENKI/Roskosmos
Die  ersten Teile der beiden Turmhälften sind aus den aufgehenden rechteckigen Turmteilen, wie sie im Abgaskanal bereitliegen, aufgebaut worden.

Details

1. Etage -  bereits fertiggestellt -   ...                                                                                Foto: Vid. ZENKI/Roskosmos

Die 2. Etage des Turms wird durchgehend gebaut, wodurch das Geviert seine erste Stabilität erhält.

Details

2. Etage - mit den noch einzubauenden Quertraversen                                            Foto: Vid. ZENKI/Roskosmos

Details

3. Etage - mit angesetzten seitlichen Stützteilen ...                                                      Foto: ZENKI/Roskosmos

Details

Die - 4. Etage - das Montageziel für Ende 2021 - ...                                                      Foto: Vid. ZENKI/Roskosmos

Weihnachtlichen Gruß,    HausD

Hallo

Auch das Lager für komprimierte Gase macht Fortschritte. In der ersten Phase der Installation wurden 1584 Hochdruckzylinder installiert, die jeweils über 4 Tonnen schwer und mehr als 6 Meter hoch sind. Darin sollen später Luft, Stickstoff und Helium gespeichert werden. Der nächste Schritt ist die Verbindung der Zylinder mit Rohrleitungen. Danach beginnt eine Reihe von Tests: Reinigung, Spülung, Festigkeits- und Dichtheitsprüfungen.


https://www.roscosmos.ru/33700/

Also das ist wirklich ein gewaltiges Gaslager. Wie macht man das in anderen Starteinrichtungen (Kourou, KSC)?

viele Grüße
Steffen

Alles recht beeindruckend!
Scheint ja jetzt wirklich gut voran zu gehen.
Diesen Turmbau bei diesen Minustemperaturen stell ich mir auch nicht gerade einfach vor!

Hab mal zurückgeblättert.
2012 wurde der Bau begonnen, 2015 sollte die erste Rakete starten.
Wie weit sind sie mit der einst geplanten Stadt hier gleich nebendran? Steht da schon was?

Also das ist wirklich ein gewaltiges Gaslager. Wie macht man das in anderen Starteinrichtungen (Kourou, KSC)?

Space X lagert die meisten Gase tiefgekühlt als Flüssigkeiten zentral in seiner 'Tankfarm'.

In 2 großen Tanks werden so 2600+ t Stickstoff gespeichert.

Über die Notwendigkeit, große Mengen an Gasen zu speichern (abseits von Schweißgasen), ist mir in Boca chica nichts bekannt.

Gasförmiges Helium wird in großen Gasflaschen auf einem Tieflader angeliefert

https://www.roscosmos.ru/33700/
Also das ist wirklich ein gewaltiges Gaslager.  ...

Dieses Gaslager (Zentrallager) betrifft nicht die für den Start der Raketen benötigten "Treibstoffe", sondern es sind "technologische" Gase, wie z.B. Spülgase vor, während und nach einer Betankung, zur Feuerbekämpfung und Flutung der Verbindungsgänge zwischen den einzelnen Bauten usw. ...
LOX und LN sind dagegen in Großbehältern vorgehalten, die sich im Lager LOX/LN neben dem Startplatz befinden.

Neujahrsgrüße, , HausD

Vorbereitungen für die jährliche Wartung

Auf dem Kosmodrom Wostotschny haben die aktiven Vorbereitungen für die im ersten Halbjahr geplante jährliche Wartung begonnen. Die Fachleute von ZENKI bereiten Messgeräte für die Überprüfung ihrer Genauigkeit vor. Dazu werden u.a. Manometer, Thermometer, Voltmeter und andere Hilfsmittel von den Arbeitsplätzen entfernt und ihre Bereitschaft für den weiteren Einsatz zu den Messungen geprüft.

Auf dem Technischen Komplex wird der Aufbau des Gehäuses der Vakuumeinheit für die Erprobung der Raumschiffe Orjol fortgesetzt. Die Fachleute von Vertragsorganisationen unter der Leitung von ZENKI reinigen die Innenfläche der Abdeckung der Vakuumeinheit und installieren die Schienenführungen.
                                                                                                                                                 Quelle:  ZENKI/Roskosmos


Arbeiten an der  Vakuumeinheit für die Erprobung der Dichtheit von Raumflugkörpern                        Bild: ZENKI/Roskosmos

Gruß, HausD
