ATV-4 *Albert Einstein* - Vorbereitung und Integration

Hallo hansi,

Was sind das für große weiße Anzüge, die am Ende des Films gezeigt werden?
hansi

das Wesentliche haben tobi und websquid ja schon erklärt: hermetisch abgeschlossene Schutzanzüge, für den Fall, daß beim Betanken durch ein Leck im gesamten System (Boden/Raumschiff) giftiger Treibstoff austritt. Durch die schwaren Schläuche wird Frischluft zugeführt.

Nach 2 Stunden in so einem Anzug steht man bis zum Knöchel im eigenen Wasser....

Viele Grüße
roger50

Hallo roger50,
über das Video habe ich mich sehr gefreut, kamen mir doch einige Dinge, auch aus Bremen bekannt vor.
An einer Sache bin ich hängen geblieben:

Warum wird hier mit dem "falschen" Teil, am Kran hängend, hantiert - unten ist doch unter der Abdeckung (rot) die Fangstange und damit das Koppelaggregat des ATV schon fertig montiert?
Nach meinem Verständnis ist das am Kran hängende Teil das "Norm"-Port des Zwesda-Moduls, mit dem die mechanischen Funktionen des Koppelaggregates "end"-kontrolliert werden.(?)

Beste Pfingst-Montagsgrüße, HausD

Hallo HausD,

alles richtig erkannt. In Kourou wird das im ATV integrierte aktive Kopplungsmodul nochmals mechanisch getestet. Das ICC Cargo Modul steht dabei senkrecht und das passive 'Zwesda'-Kopplungsmodul wird per Kran herabgelassen. Anschließend wird dann die komplette Kopplung durchgefahren, also vom ersten Kontakt des ausgefahrenen "Sporns", über das Heranziehen der Module durch Zurückfahren des Sporns, bis zur festen Verbindung der Haken.


Viele Pfingstgrüße zurück nach Dresden
roger50

Danke roger50 !
Das Stop-Motion-Video ist bei mir schon einige Male im umgekehrten Motion-Stop-Modus gelaufen, und immer wieder entdecke ich etwas...

Gruß, HausD

Moin,

inzwischen wurde das "Late Cargo Loading", also das Verstauen letzter Frachtbehälter in den Cargo Carrier abgeschlossen.

Ebenso wurde das "Encapsulation", das Aufsetzen des Fairings über das ATV beendet. Die Arbeiten für das Integrationsteam sind damit abgeschlossen und der Träger wird jetzt für das "Roll Out" vorbereitet.

Voraussichtlich am 3.Juni, also in 5 Tagen werden Ariane-5 VA-213/ATV-4 dann zum ELA-3 gefahren.

Der Start selbst ist für den 5.Juni, 23:52:13 MESZ vorgesehen


ESA

Mehr Informationen:

http://blogs.esa.int/atv/

http://www.arianespace.com/news-mission-update/2013/1049.asp




Gruß
Roger50

Das sieht man mal wieder, dass Late Cargo eben nicht wirklich Late Cargo ist. Schließlich ist es noch eine Woche bis zum Start...

N'abend,

ESA hat Anfang der Woche einen weiteren ATV-4 Video News Release herausgegeben, der aber nicht viel Neues zeigt:


https://www.youtube.com/watch?v=EGKfBeXYERA&feature=player_embedded#!

MfG
roger50

In diesem Video habe ich einige interessante Details gesehen ...

[ISS] Automated Transfer Vehicle-4 Undergoes Final Processing
... wie das Koppelaggregat unter der roten Haube, die Lasersender, das Target unter einer Haube und die Gelenke der Sonnenpaneele ...

Grüße, besonders an Roger, HausD

Ja, da war die Kamera mal etwas dichter dran!

Ich wünschte, wir hätten solche Aufnahmen von Shenzhou!

Interessant zu wissen, dass diese Last für die Ariane 5 die bis dahin schwerste sein wird.

Da hat man nun also nochmal was verbessern können - und dabei ist es das Vorletzte ! Jammerschade. Das SM hat ja vlt noch 'ne Chance, aber ist dieses schnucklige Cargoteil dann zu nix mehr nütze?

Kann mal jemand der Insider hier schreiben, wie schwer die (mittlerweile) schwerste Last ist? Ich brauch das mal

Der ATV-4 hat fast 20,5 Tonnen. Fehlt nicht mehr viel zum Maximum der Ariane 5.

Sorry - ich Dummerle hätte schreiben sollen - Fracht.
Das Gesamt gewicht hab ich aus der gezeigten 2x Kranlast entnommen, ich brauchte aber mal den Frachtanteil.

Es sind diesmal knapp 9 Tonnen Fracht. Nur eine Tonne weniger als das Shuttle.

Edit: 2,2 Tonnen davon sind Treibstoff für die Mission. Wird das mitgerechnet?

Danke

Moin,

den link hatten wir schon, da sind die einzelnen Arten der Nutzlast genau aufgelistet:

http://de.slideshare.net/esaops/esa-atv4-mission-factsheet-18-april-2013

Edit: 2,2 Tonnen davon sind Treibstoff für die Mission. Wird das mitgerechnet?

Nein

Viele Grüße
roger50

N'abend,

ATV-4 und Ariane-5 VA-213 sind für den Start freigegeben, wie das heutige Flight Readiness Review ergeben hat. Damit kann morgen das Roll-Out zu ELA-3 erfolgen und dann wie geplant, am Mittwoch der Start.

http://www.arianespace.com/news-mission-update/2013/1051.asp

Go, Albert !

Wird denn unser hervorragendes Spacelivecast-Team darüber berichten??
Gruß
roger50

Hier ein erstes 3D-Bild vom DLR:
http://dlr.de/blogs/de/Portaldata/66/Resources/walker/atv_anaglyph_650.jpg
Weiß jemand eigentlich das genaue Kopplungsdatum oder wird sich das erst ergeben?
Gruß spacefisch

Noch etwas zu STEREX (die Kamera und ihre Bilder der ATV-Separation) ...

In Deutschland erwarten wir die Bilder am späten Nachmittag. Vielleicht schaffen sie es dann auch in die TV-Nachrichten.

Das Kamerasystem selbst wurde mit dieser Ausschreibung durch das DLR für den Bund beschafft:
http://ausschreibungen-deutschland.de/92181_STEREX_Beistellung_eines_stereoskopischen_Experiments_fuer_den_Start_von_ATV-4_2013_Bonn

Grundlage ist OCAM-2 von Kayser-Threde. Vier Kameras sind installiert. Zwei machen die Stereoaufnahmen der ATV-Separation. Eine Kamera filmt die Trennung der Fairing, u.a. da diesmal ein modifizierter/neuer Separationsmechanismus fliegt. Seine Funktion soll damit validiert werden. Die letzte Kamera fliegt außen mit und filmt den Start samt Booster-Trennung.
Etwas kurios: Die Bilddaten werden an Bord zusammen mit der Telemetrie gespeichert und dann bei zwei Überflügen über Weilheim als Rohdaten an den Boden übertragen. Dann geht es aber erstmal nach Kourou, wo die Daten aufbereitet und getrennt werden.

Kosten/Preis des Ganzen: 739 559 Euro.

Wir werden mal wieder neue Bordbilder eines Arianestarts bekommen ... endlich.

Moin,
die letzte Frage hat sich erledigt, stand im Factsheet.
Das mit der Kamera ist cool, vor allem das wir diese auch zu sehen bekommen. Aber in die Nachrichten? Weiß nicht ob die so was wollen. Meine 3D-Brille liegt aber schon bereit
Gruß spacefisch

In den Nachrichten nicht in 3D, sondern "einfach".

Wann werden die ATV Solarzellen entfaltet? Wird man das sehen können? Oder macht die Oberstufe ein Kollisionsvermeidungsmanöver und dreht sich zur Seite?

N'abend,

nein, das Entfalten der S/A wird man nicht sehen können, das Manöver erfolgt erst 24 min nach der Trennung von der ES-Oberstufe.

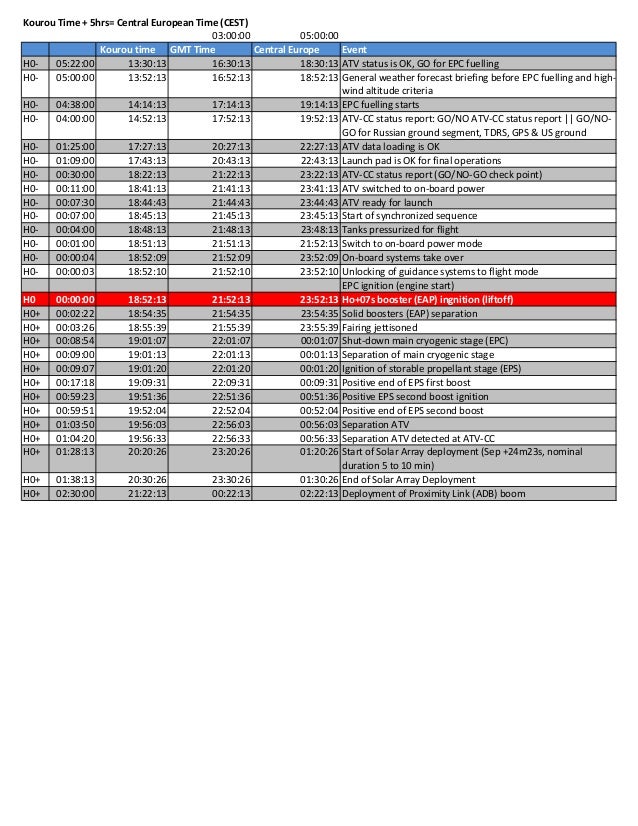

Hier die Timeline des Starts, bis zum Entfalten des ProxLink-Antennen-Masts (sorry, etwas klein):



Gruß
roger50

N'abend,

so, ATV-4 steht auf der Startrampe:


Quelle: Arianespace

mehr wie üblich in der Bildquelle.

Viele Grüße
roger50

N'abend,

bitte Beiträge zu Countdown und Start von ATV-4 im neueröffneten "Ariane-5 ES VA-213" - Thread posten.

Gruß
roger50
