Bau der Raumsonde für NASA's Psyche Mission

Hallo allerseits,

und damit zu den kniffligen Streben.

Um mir die Arbeit etwas zu erleichtern, habe ich meine kleine Skizze soweit zugeschnitten, dass ich sie als Schablone auflegen konnte, um mir die Fußpunkte der Streben und Auflageplatten durchstechen zu können.



Dann fiel mir ein, dass ich die vier Sun Sensors auch noch irgendwann auf der Vorderseite ankleben sollte, die hier am NASA-Modell zu sehen sind,



sowie hier am Original noch im unverhüllten Zustand.


Quelle: NASA

Das habe ich dann zunächst noch vor der Anbringung der Hold-down Bracket und der vier Streben erledigt, da die Sensoren ja seit längerer Zeit bereits vorbereitet waren.





Hier sieht man die zugehörigen durchgestochenen Fußpunkte der Streben,



und hier sind bereits alle vier Streben mit den Auflageplatten verklebt, was eine ziemlich stressige Angelegenheit war, bis die Streben die passende Länge für die Halterung hatten.





Damit wäre die Vorderseite eigentlich bis auf die Anbringung des Hall-effect Thrusters komplett.

Die gleiche Prozedur muss ich nun noch mit der Hold-down Bracket auf der Rückseite wiederholen.

Hallo allerseits,

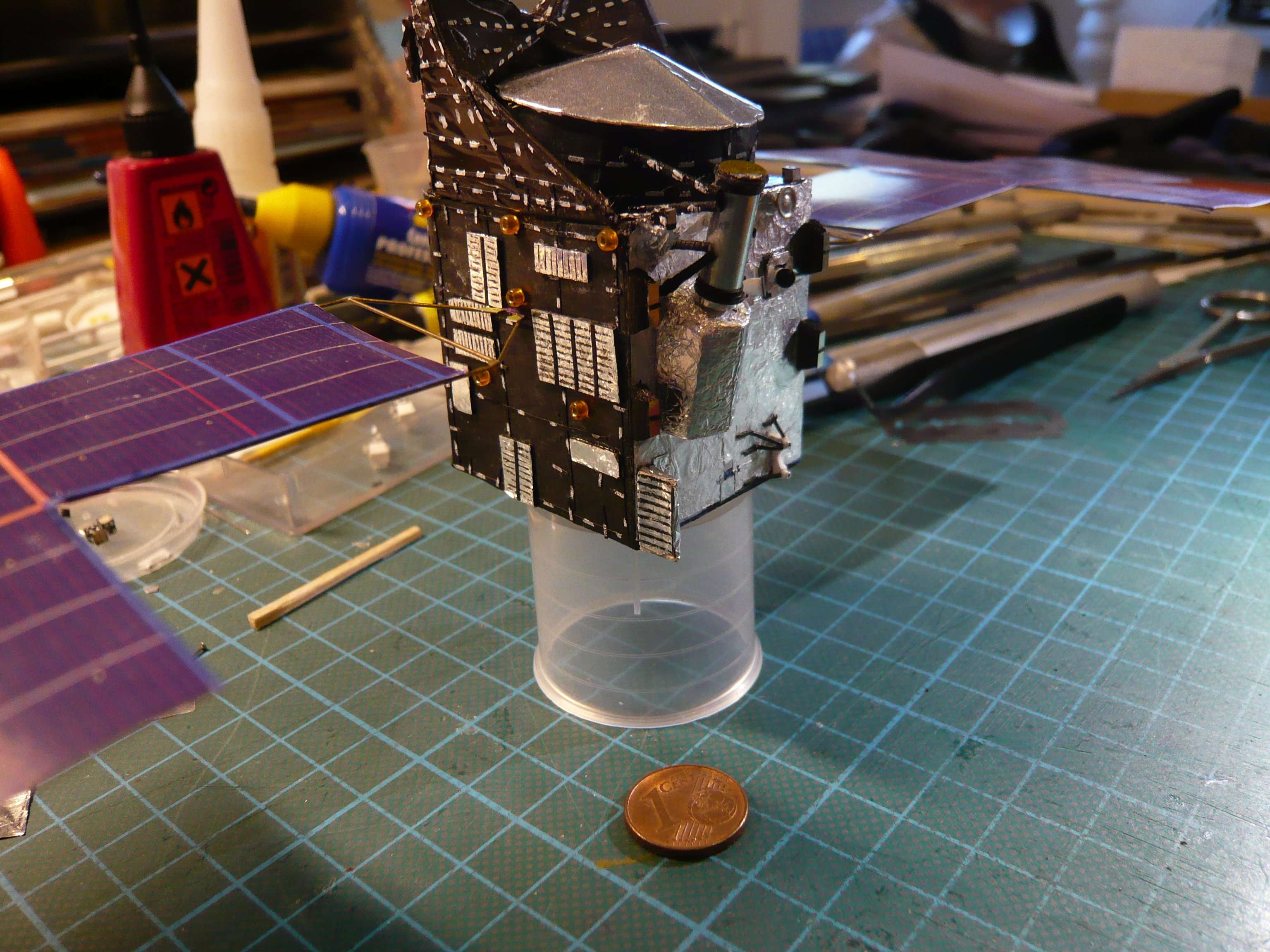

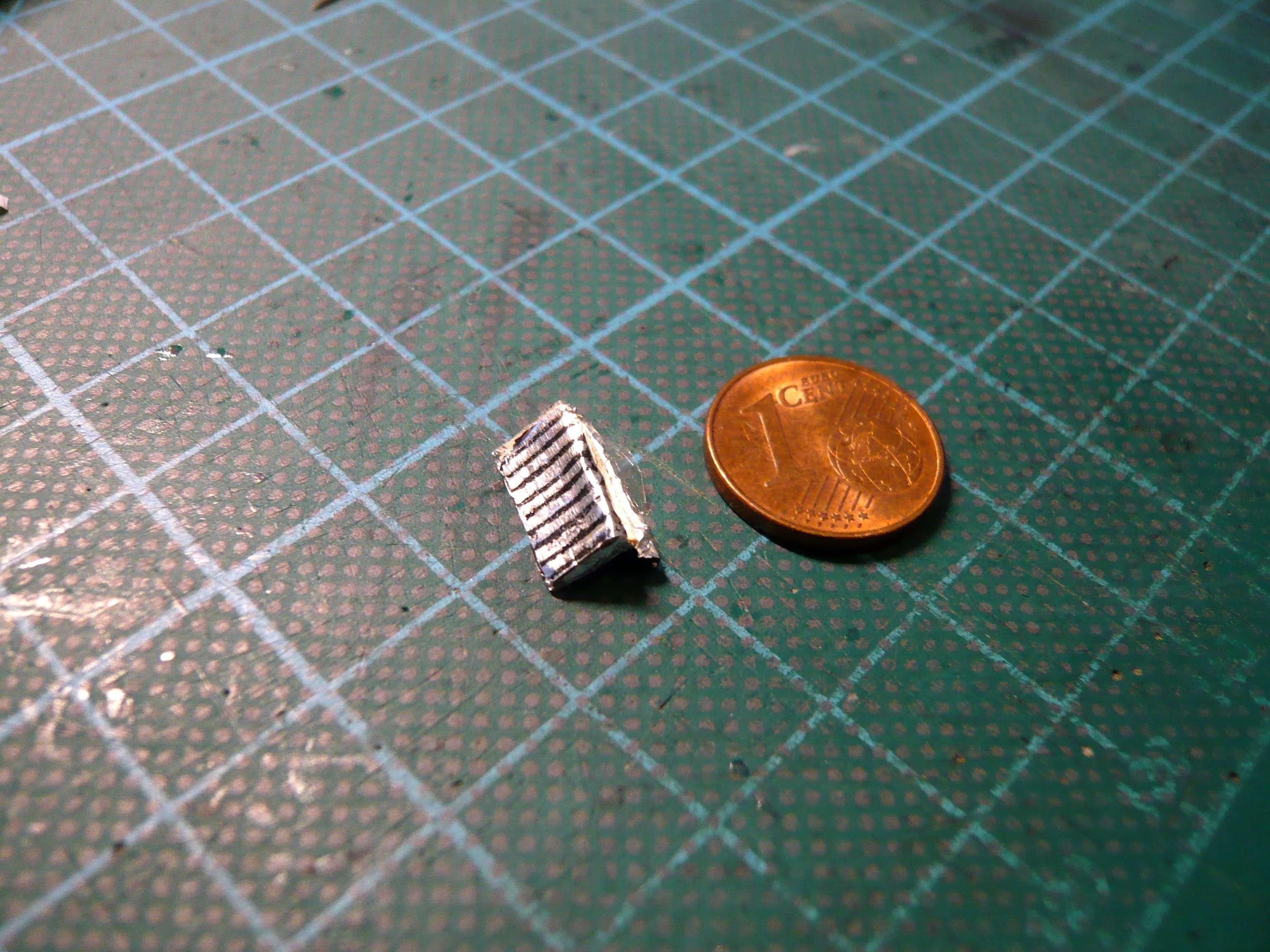

auf der Vorderseite fehlte als letztes kleines Detail nach dieser kleine Modul an der linken unteren Ecke, der noch mit silberner Blanket-Folie umhüllt,



und anschließend verklebt wurde.



Bevor ich mich auf die Rückseite zur dortigen Hold-down Bracket mit ihren Streben und Auflageplatten begeben habe, schien es mir ratsam, zunächst noch die rechts oben montierte X-Band Low Gain Antenna und die beiden Multispectral Imagers anzubringen, da die Stellen an der Sonde für handisches Zugreifen immer geringer werden.

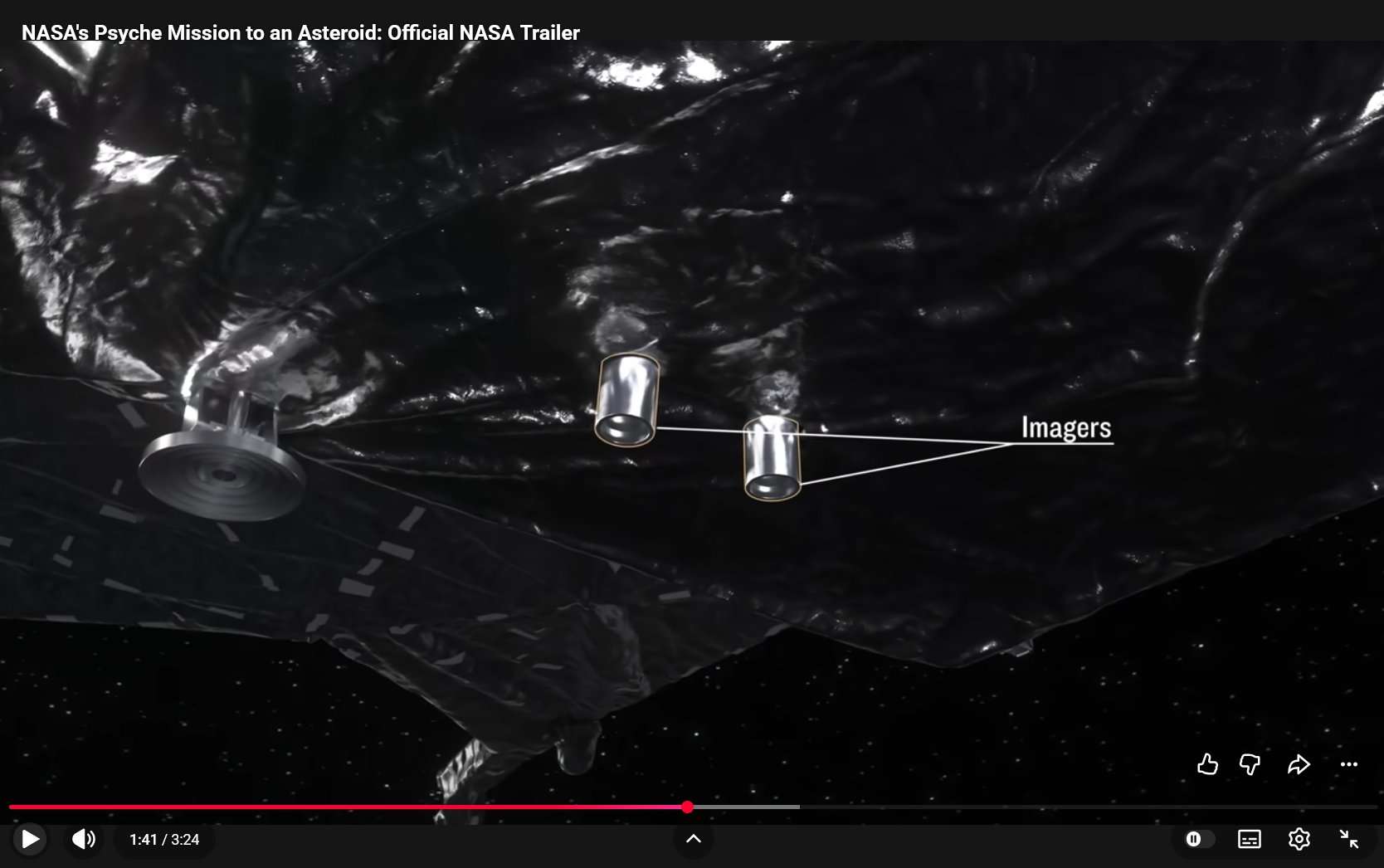

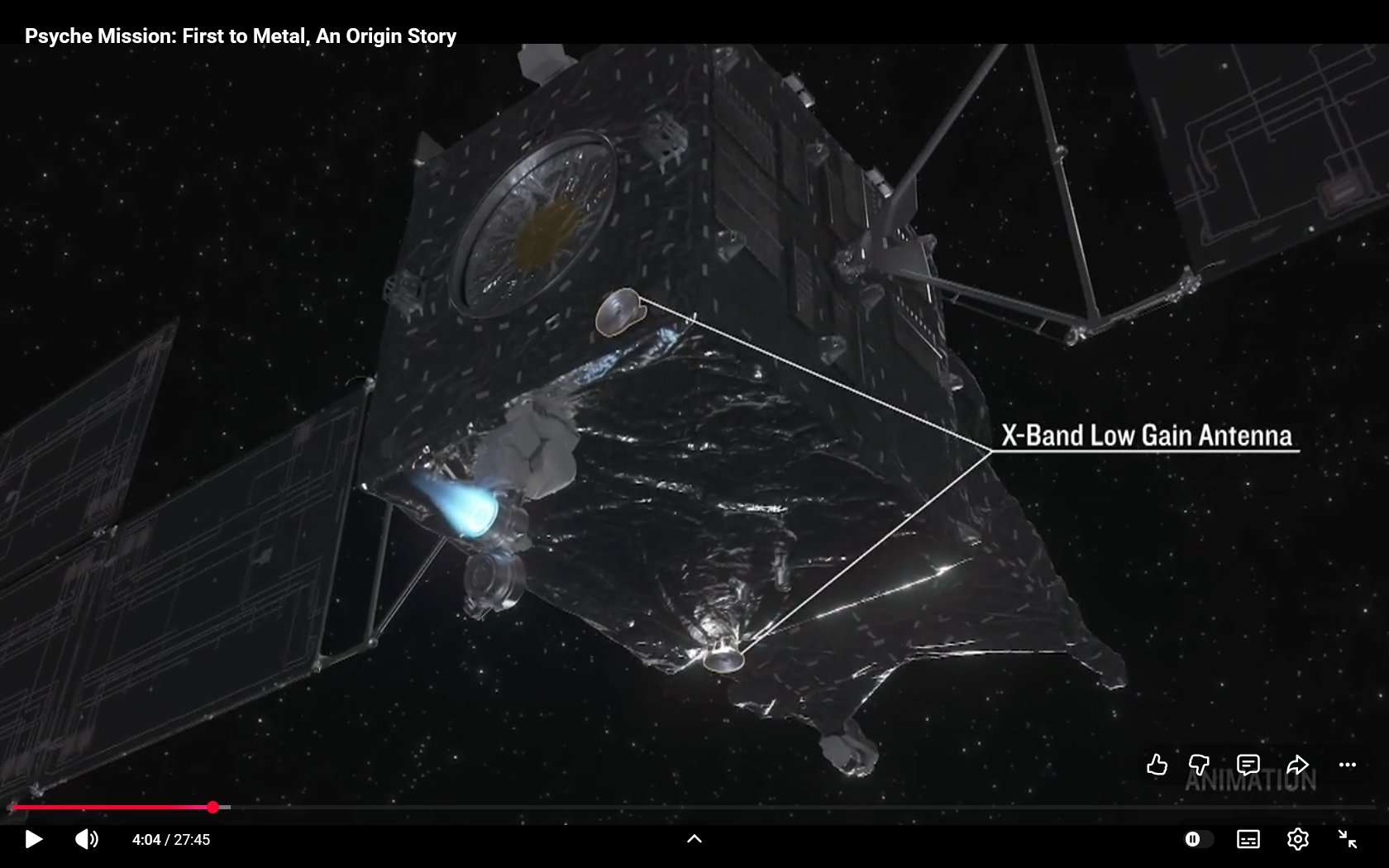

Hier sind beide Instrumente gekennzeichnet,

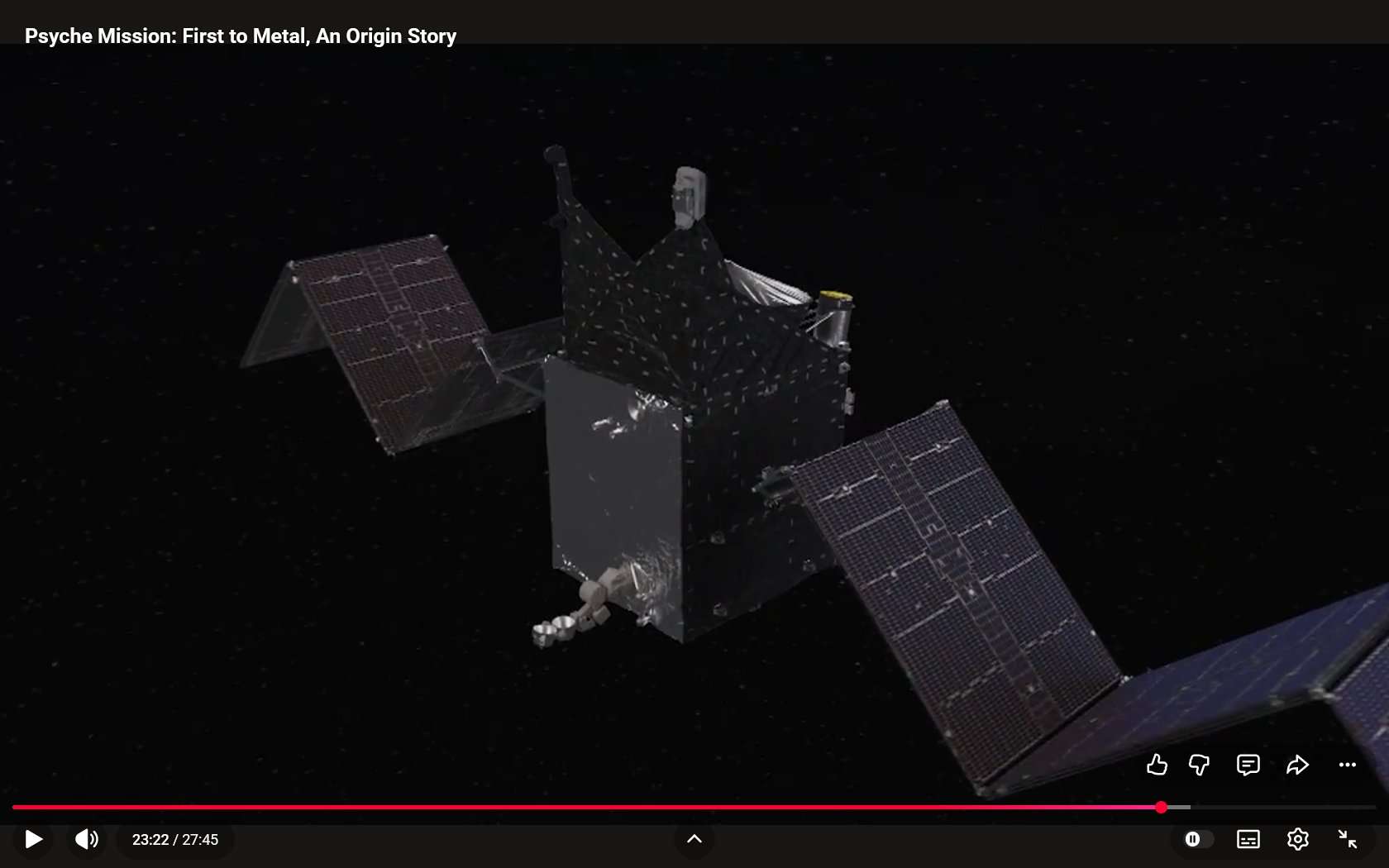

und im verlinkten Video etwas besser zu sehen.

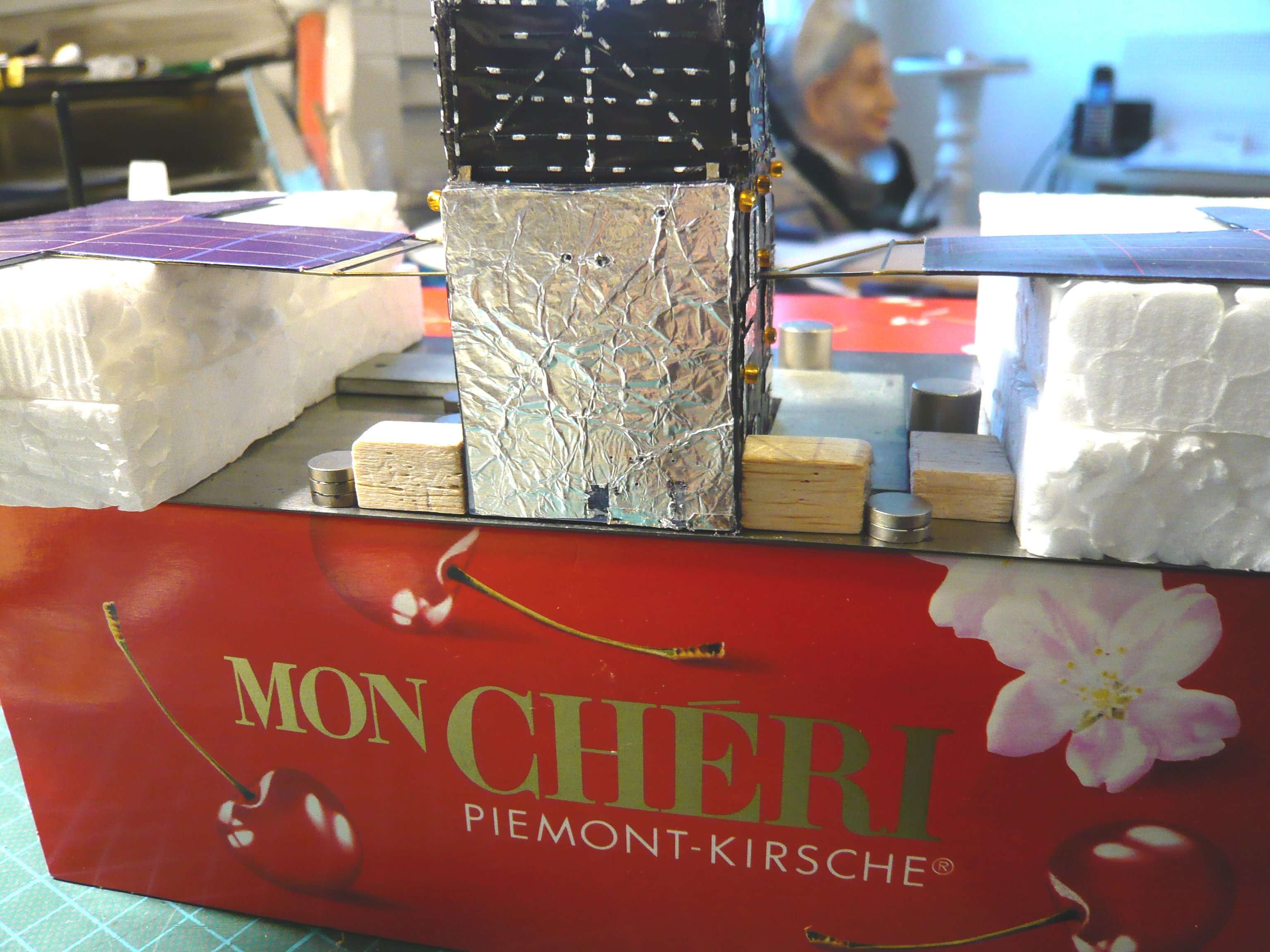

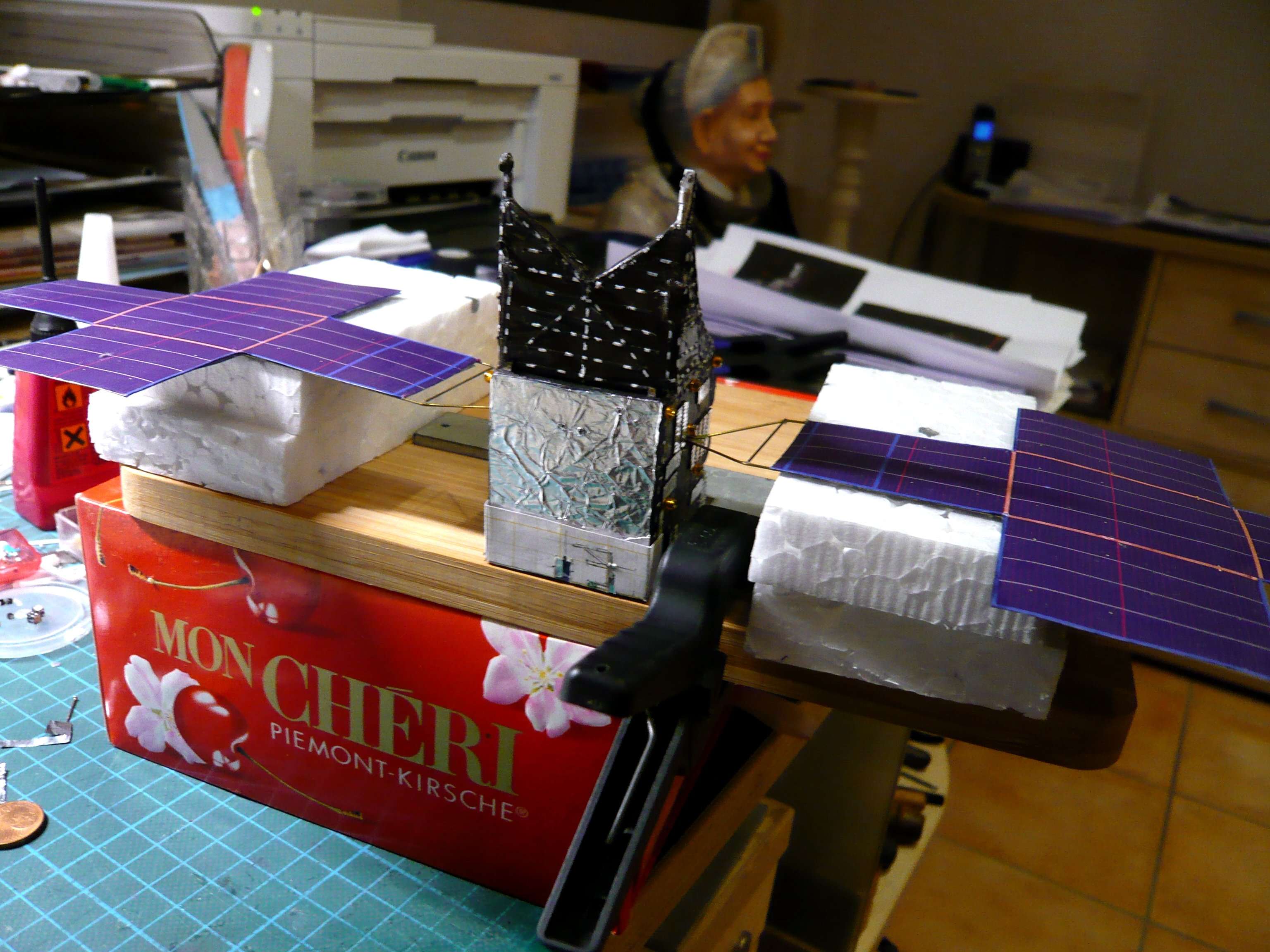

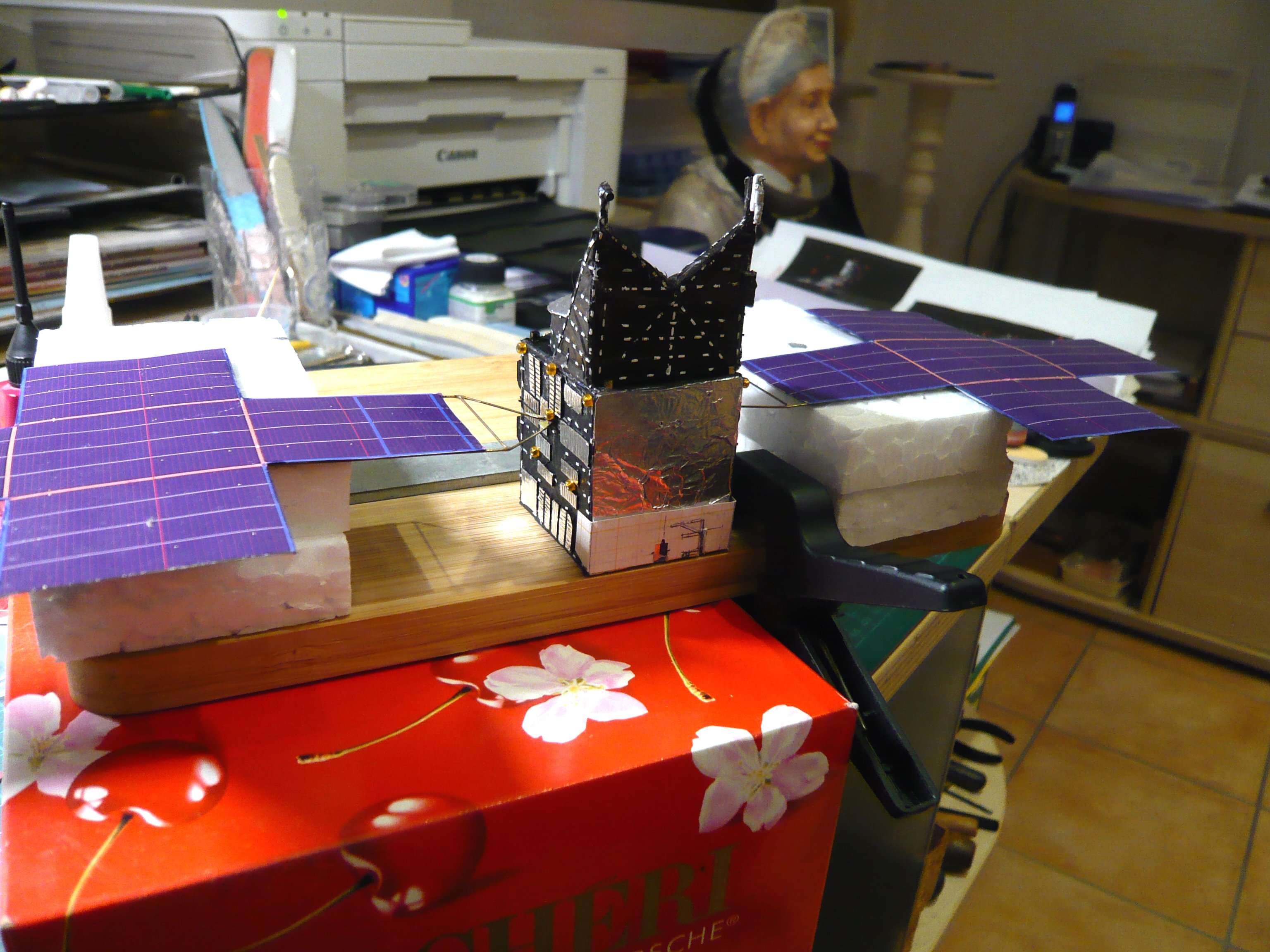

Um mir die Montage zu erleichtern, habe ich die bisherige Haltevorrichtung etwas erhöht, indem ich sie auf eine MON CHERI-Box gestellt habe.





Dabei musste ich allerdings beachten, dass ich die Vorderseite der Sonde nun nicht mehr an den Stahlwinkel anlegen konnte, und deshalb einen Balsa-Abstandshalter einlegen musste, um die dortige Hold-down Bracket und den Modul vor dem Abbrechen zu schützen, wodurch das ganze Handling immer schwieriger wird.

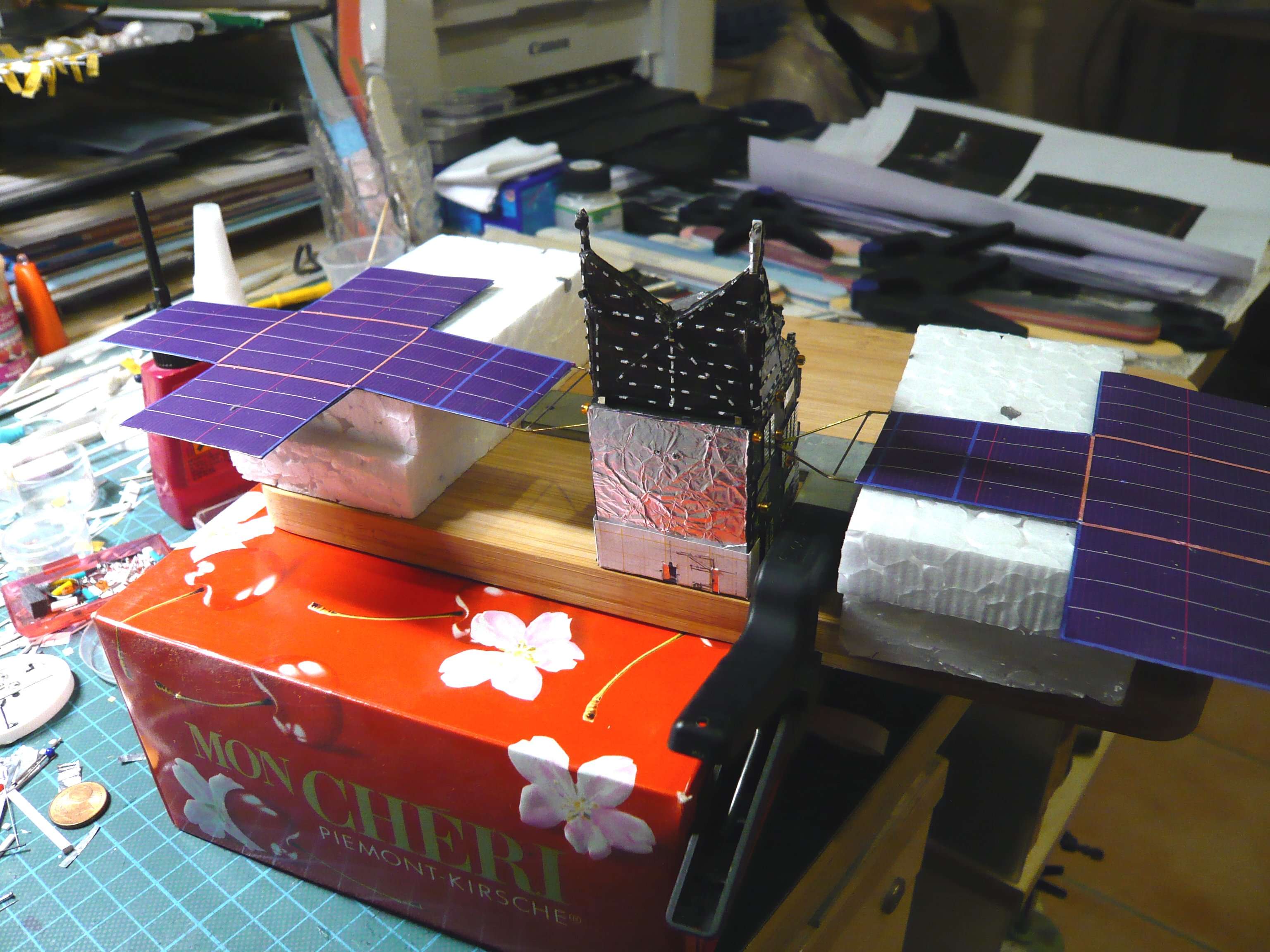

Dann habe ich wieder meine Schablone angebracht, um die Lage des Hall-effect Thrusters und der Hold-down Bracket inkl. Streben zu markieren.



Aber irgendwie hatte ich kein Zutrauen mehr zu dieser abenteuerlichen Haltevorrichtung mit der sperrigen Halteklammer, die mir insgesamt zu instabil erschien.

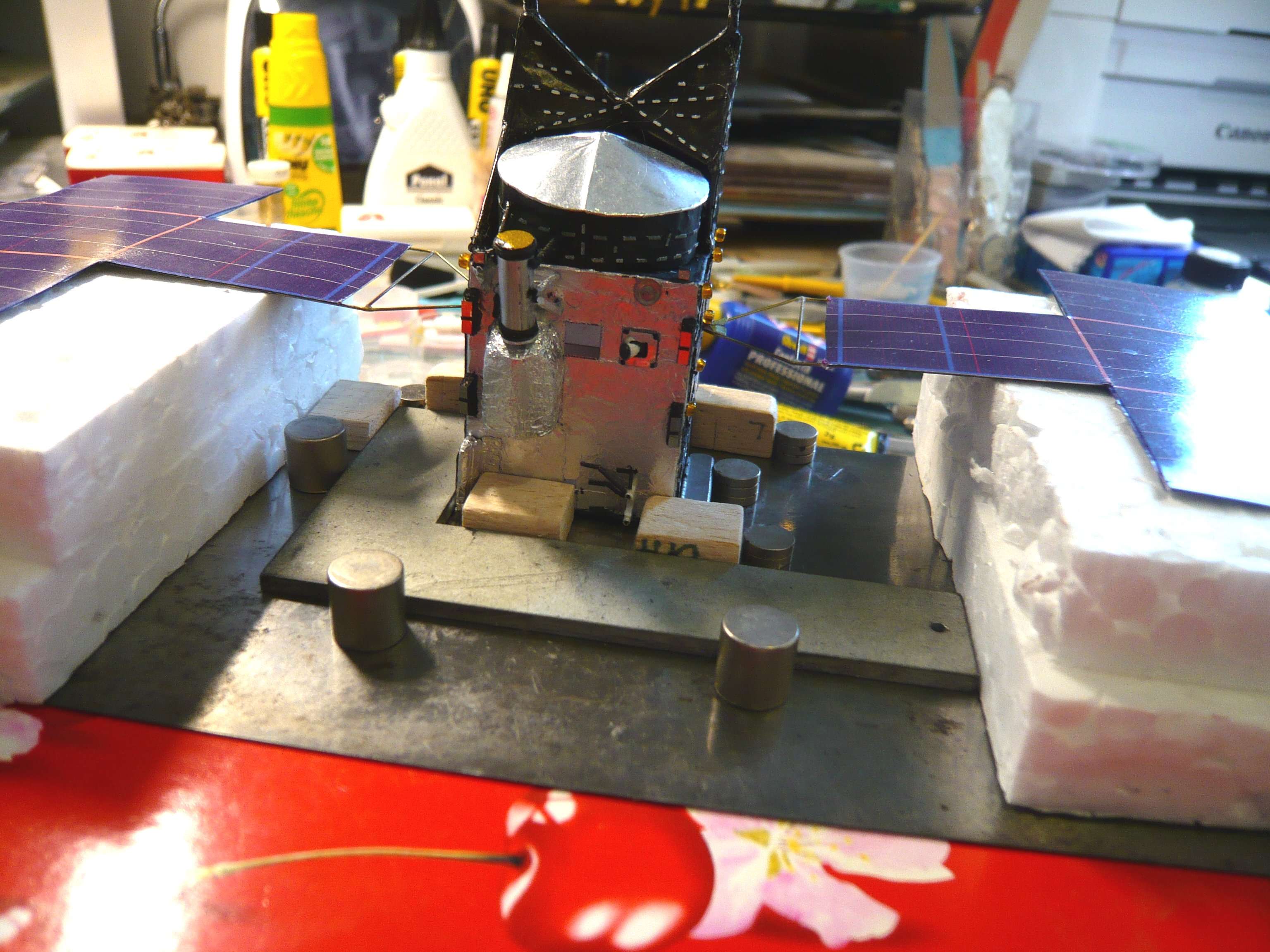

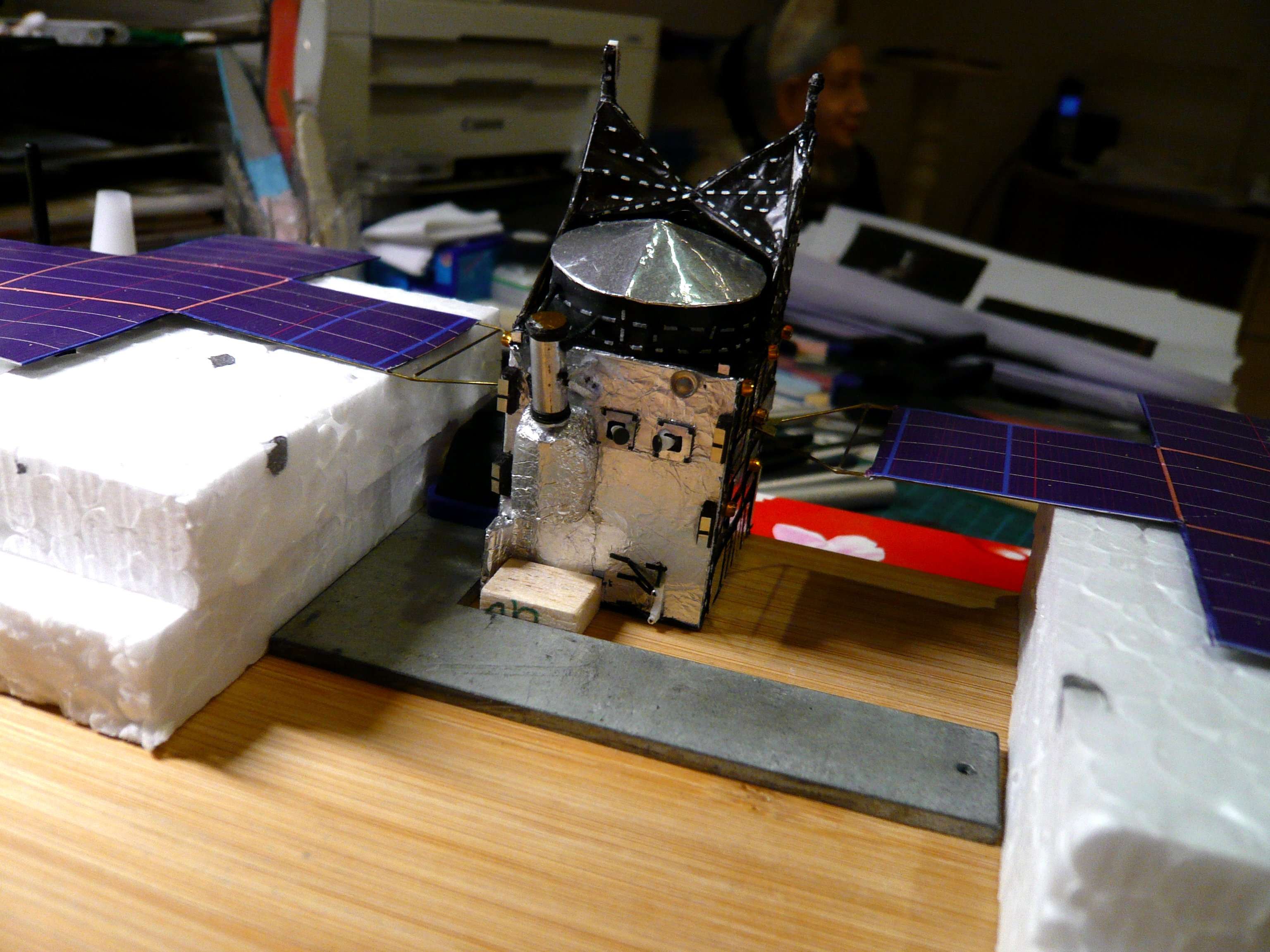

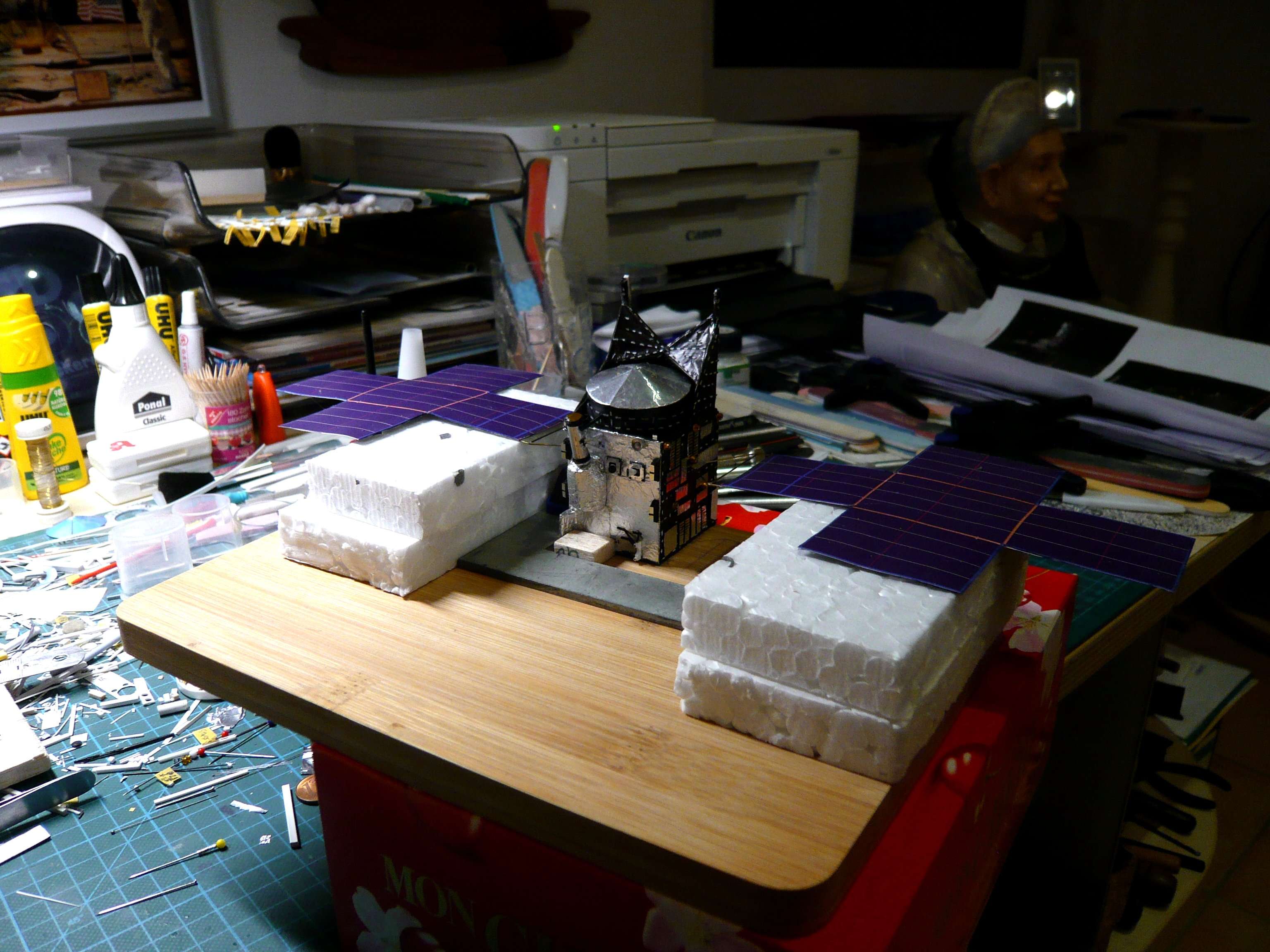

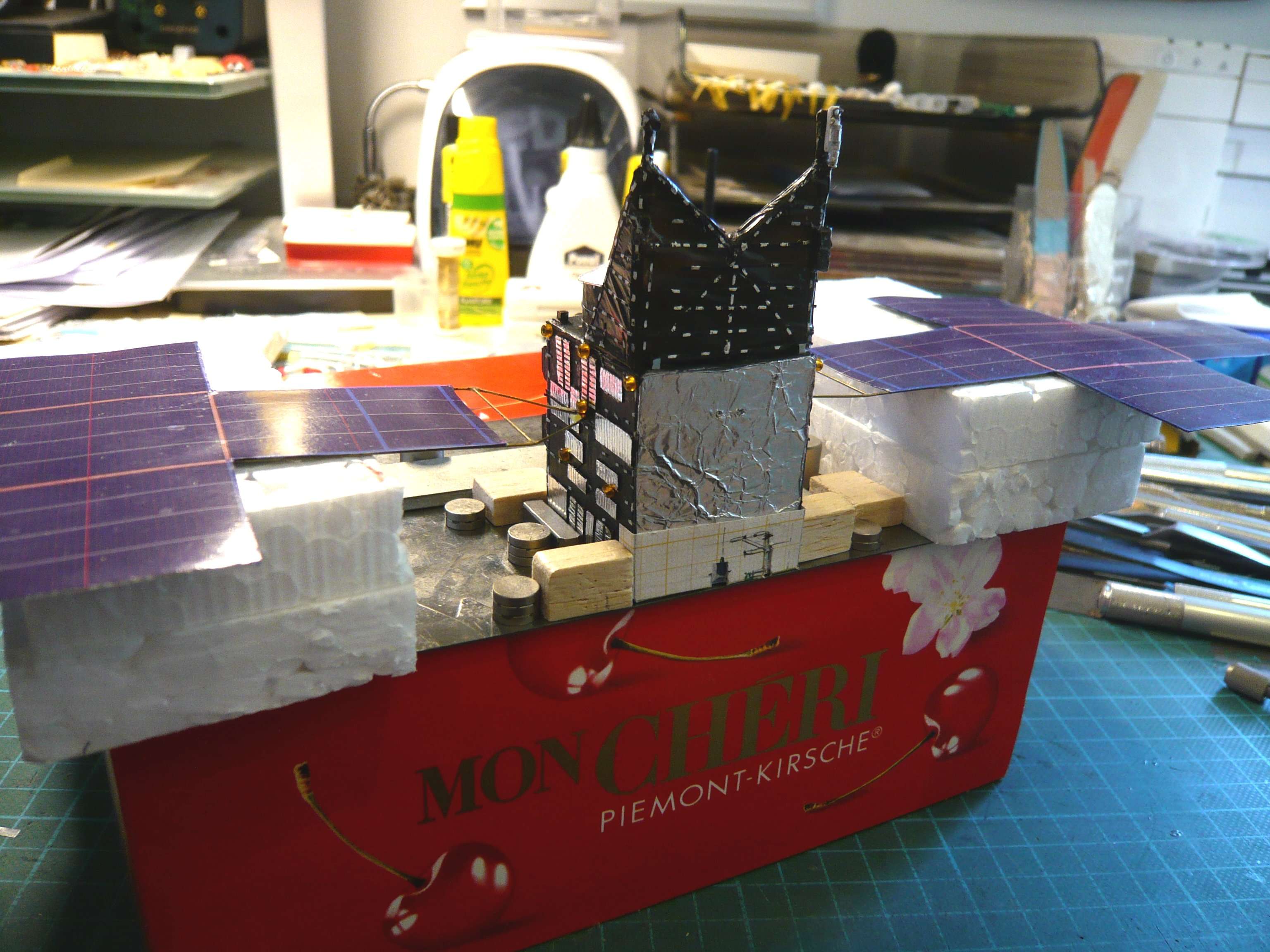

Und da ich nicht noch zu guter Letzt einen Crash verschulden wollte, habe ich mich wieder an meine Blech&Magnet-Halterung erinnert und die Sonde mit den Neodym-Magneten und Balsa-Abstandshaltern auf dem Blech stabil eingeklemmt.







Nach der Markierung der Fußpunkte für die Bracket-Streben und der Thruster- und Bracket-Klebeflächen werde ich nun morgen zunächst doch erst noch die X-Band Low Gain Antenna und die beiden Multispectral Imagers anbringen, und dann sehen wir weiter.
