Tianzhou-3 auf CZ-7

Installation beendet...

Nach Angaben der China Manned Space Administration hat das Frachtraumschiff Tianzhou-3 die Installation "ihres Orbitalstatus erfolgreich abgeschlossen", nachdem es in die Umlaufbahn gebracht wurde.
Am 20. August um 22:08 Uhr wurde der autonome Modus des schnellen Rendezvous und Andockens verwendet, um an der Raumstation am hinteren Anschluss des Kernmoduls anzudocken.
 Der gesamte Vorgang dauerte etwa 6,5 ​​Stunden. Tianzhou-3 ist beladen mit Wohnaccessoires für Astronauten, Raumanzügen und Verbrauchsmaterialien für Expeditionen, Materialien der Raumstationsplattform, etwas Fracht und Treibstoff usw.  Quelle: CCTV

Gruß, HausD

Ja, schreibt auch Spacenews:
https://spacenews.com/tianzhou-3-spacecraft-docks-with-chinese-space-station/

Schade, dass es keine Livebilder gab.

Erste Bilder...

...sind mit den Spätnachrichten des CCTV gekommen, rd. eine Stunde nach der Meldung zur Kopplung.

Das erste Bild vom Anflug des Frachters TZ-3 an den Kernmodul des CSS.

Details

Die Scheinwerfer überstrahlen das Bild, es werden noch über 200 m sein                        Bild: CCTV/BACC/ed.HausD
Das Frachtraumschiff TZ-3 ist nun in den 200m Haltebereich eingetreten, jetzt erkennt man deutlich die Strukturen des TH-Moduls mit dem Roboterarm und den Solarflächen.

Details

Die Annäherung kann mit leichten Korrekturen fortgesetzt werden                                  Bild: CCTV/BACC/ed.HausD
Das könnte am 19 m Abstandshalt sein, von dem aus man von der Annäherung zur Kopplung übergehen kann.
Am Targetkreuz sieht man, dass noch etwas Ausrichtung nötig ist.
Unten im Bild li. der Laserentfernungsmesser , mi. der "6 armige" Nahentfernungsmesser (mit 8 gestaffelten Reflektoren), re.Mi. das Target ...

Details

Nun können die letzten Meter bis zur Kopplung von TZ-3 mit TH folgen                           Bild: CCTV/BACC/ed.HausD
Im BACC wird die automatische Kopplung bis zur letzten Sekunde aufmerksam verfolgt ...

Details

... und dann, ganz nebenbei in den Nachrichten...die Meldung: Kopplung!                        Bild: CCTV/BACC/ed.HausD

Gruß, HausD

Video


Tianzhou-3 docking                                                                   SciNews

Gruß, HausD

Einzelheiten zu TZ-3

Erster Blick in den Frachtraum von TZ-3. Pakete über Pakete, nur ein Stofftier fährt mit zur CSS, es ist schon einmal vorgeschickt worden...

Details

... von einem Kind der nächsten Besucher...                                                 Bild: CCTV13/BACC/ed.HausD

Der Stellvertetende Chef von Tianzhou 3, Deng Kaiwen, von  Chinas beMannter Raumfahrt-Behörde (CMSA) hat einige Einzelheiten  zu TZ-3 und seiner Fracht (in einem Artikel für «China Daily», am 21.09.2021 als pdf) geschrieben.

Daraus einige wichtigen Punkte zusammengefasst:
 - Die Tianzhou-Frachtschiffe werden auch auf das chinesische Beidou-Navigationssystem ausgerichtet,
 - Im Oktober soll die zweite Gruppe, drei Taikonauten mit Shenzhou 13 zu Tianhe geschickt werden,
 - Um den Bedarf der Taikonauten zu decken, die länger bleiben, hat Tianzhou 3 40% mehr Trinkwasser mit als Tianzhou 2,
 - Tianzhou 3 und seine Ersatzteile wurden auf COVID-19 getestet, bevor das Raumschiff am 2. August versiegelt wurde,
 - Für mehr Nutzlast haben wir vier Treibstofftanks im TZ-3 entfernt, Tianzhou 3 hat nur 750 Kilogramm mit,
 - Tianzhou 2 hat dagegen zwei Tonnen Treibstoff mit zur CSS gebracht,
 - Es befindet sich an Bord von Tianzhou 3 eine größere Vielfalt an Fracht, um den Betrieb der Raumstation zu unterstützen
 - Das Paket enthält das Nötigste für die Taikonauten sowie Ersatzteile für die Raumstation.

Gruß, HausD

Annäherung und Kopplung -zusammengefasst (1)

Aus mehreren Videos des Chinesischen Fernsehens habe ich mir die Mühe gemacht, aber auch weil es mich interessiert hat, zusammenzustellen, wie die Annäherung und die Kopplung von TZ-3 an der CSS abgelaufen sind.

---

Hier nun der erste Teil:

Auf dem Bildschirm im BACC in Peking läuft Karte mit der Bahndarstellung von TZ-3 (天舟三号. Vor dem Verlassen der Nacht-Tag-Grenze sind die Antriebe ausgeschaltet, der Überflug Mittelamerikas steht bevor.

Details

Über dem Punkt für TZ-3 steht 组合休, "Kombinationspause" - Haltepunkt      Bild: CCTV13/BACC/ed.HausD
Bahnschema von TZ-3: von unten (Erde) kommend  wird der 5 km Haltepunkt (5 千米 停泊点) angeflogen, li. im Bild).
TZ-3 fliegt dann zum 400m Haltepunkt (400米 停泊点)

Details

TZ-3 fliegt vom 5 km Halt zum 400m Haltepunkt                                                        Bild: CCTV13/BACC/ed.HausD

Details

Das BACC überwacht den automatischen Anflug des 400 m Haltepunkts                Bild: CCTV13/BACC/ed.HausD
Besonders auf den letzten Metern zum 400m Haltepunkt schaut man ganz genau hin ...

Details

Die letzten Meter automatisch zum 400m Haltepunkt                                                   Bild: CCTV13/BACC/ed.HausD

Gruß, HausD

Annäherung und Kopplung -zusammengefasst (2)

Aus mehreren Videos des Chinesischen Fernsehens habe ich mir die Mühe gemacht, aber auch weil es mich interessiert hat, zusammenzustellen, wie die Annäherung und die Kopplung von TZ-3 an der CSS abgelaufen sind.

---

Weiter mit Teil 2:

Die Nacht-Tag-Grenze zum Ziel in rd. 400 Metern Entfernung ist überflogen worden.

Details

Das Ziel aus rd. 400 Metern Entfernung, man ist in den Tag hineingeflogen ...        Bild: CCTV13/BACC/ed.HausD
Nach der Ankunft bei Haltepunkt 400 m wird wieder überprüft ob alles in Ordnung ist. Die Mannschaft des BACC greift nicht ein und es geht es weiter zu Haltepunkt 200 m.

Details

Alles in Ordnung, es geht weiter zu Haltepunkt 200 m                                                Bild: CCTV13/BACC/ed.HausD
Ein Blick auf TZ-3, als es eine Steueraktion eines Triebwerks zur genauen Ausrichtung auf das nächste Ziel macht.

Details

Das BACC überwacht die automatischen Anflugaktionen ständig                              Bild: CCTV13/BACC/ed.HausD
Auch am Haltepunkt 200 m ist alles i.O., der nächste Halt 19 Meter ...

Details

Vom Haltepunkt 200 m geht es zum nächsten Halt 19 Meter ...                                 Bild: CCTV13/BACC/ed.HausD
20 Meter und 1 Meter Bremsweg.

Details

Der Abstand ist noch rd. 100 Meter bis zum Ziel...                                                     Bild: CCTV13/BACC/ed.HausD

Gruß, HausD

Annäherung und Kopplung -zusammengefasst (3)

Aus mehreren Videos des Chinesischen Fernsehens habe ich mir die Mühe gemacht, aber auch weil es mich interessiert hat, zusammenzustellen, wie die Annäherung und die Kopplung von TZ-3 an der CSS abgelaufen sind.

---

Nun der Teil 3:

Kurz vor dem Halt erfolgen automatisch noch kleine Korrekturen, dann ist der 19 m Halt erreicht.

Details

Das Tianzhou Frachtschiff passt gerade noch 2-mal zwischen sich und TH ...        Bild: CCTV13/BACC/ed.HausD
Das Ziel, der Modul TianHe mit dem Roboterarm auf dem Rücken, ist schon sehr nahe gekommen.

Details

Für das Anlegen sind nun die Entfernungsgeber und das Target wichtig                 Bild: CCTV13/BACC/ed.HausD
Am 19 m Haltepunkt wird TZ-3 für die letzte Strecke bis zum Anlegeport nocheinmal genau ausgerichtet.

Details

In der Animation wird die Korrektur-Triebwersarbeit mit angezeigt                         Bild: CCTV13/BACC/ed.HausD
Auf den Bildschirmen des BACC  - das Erfassen von TZ-3 und TH steht kurz bevor.

Details

Im BACC , li. TH schaut auf TZ       re. TZ schaut auf TH ...                                          Bild: CCTV13/BACC/ed.HausD
Hier sieht man das Bild, das für die automatische Annäherung und Kopplung verwendet wird.

Details

Die automatische Annäherung und Kopplung steht kurz bevor                                Bild: CCTV13/BACC/ed.HausD

Gruß, HausD

Annäherung und Kopplung -zusammengefasst (4)

Aus mehreren Videos des Chinesischen Fernsehens habe ich mir die Mühe gemacht, aber auch weil es mich interessiert hat, zusammenzustellen, wie die Annäherung und die Kopplung von TZ-3 an der CSS abgelaufen sind.

---

Nun die Kopplung, der Teil 4:

Die Annäherung ist erfolgt, es läuft die Kopplung. Langsam wird das neue Frachtschiff TZ-3 an die vorhandene Station CSS herangezogen und dabei regelrecht eingefädelt.

Details

Am rechten Bildrand ist der Spalt zwischen TZ-3 und CSS (TH) zu sehen    ...        Bild: CCTV13/BACC/ed.HausD
Das passgenaue Zusammenziehen der beiden Stationsteile ist bis auf wenige Millimeter ist fast beendet. Beide Teile sind nun gleich zu der nächsten Ausbaustufe bereit und warten dann auf die nächsten Besucher...

Details

Der Spalt zwischen TZ-3 und CSS (TH) ist merklich kleiner                                   Bild: CCTV13/BACC/ed.HausD

Auf den Bildern des nächsten Bildschirms des BACC sieht man einmal deutlich den Unterschied zwischen den Bildern der Aussenkamera, die über den Modul schaut, und der Zielanvisierkamera, deren Aufgabe es ist, Abstand und Lage des ankommenden Raumfahrzeugs zu erfassen und der Automatik als Grundlage für die Steuerung zu übergeben.

Details

Die letzten Zentimeter beim automatischen Ankoppeln von TZ-3                           Bild: CCTV13/BACC/ed.HausD

Auf dem Bildschirm im BACC  erscheint in der Animation das Bild der drei Module, TZ-3 (der Neue), TH und Knoten (Kernmodul) sowie TZ-2 (der erste Frachter).

Details

Auch auf dem Bildschirm des BACC haben die Module gekoppelt                             Bild: CCTV13/BACC/ed.HausD

Soweit die Zusammenfassung der Annäherung und der Kopplung von Tianzhou-3.

Gruß, HausD

Farbige Frachtetiketten...

Nach Rücksprache mit der Mannschaft der Shenzhou 12 wurden die Transporttaschen der Tianzhou 3 mit mehrfarbigen Etiketten zur schnellen Identifizierung der darin verpackten Ladungsart gekennzeichnet, beispielsweise:

▆   grüne Etiketten               für   Lebensmittelpackungen,
▆    dunkelblaue Etiketten  für   Stationsausrüstung,
▆    hellblaue Etiketten        für   Dinge der Taikonauten.                               Quelle: sina.com.cn

Gruß, HausD

Hallo HausD,

danke dir für die Bilder und die Analysen. Mir ist aufgefallen, wie exakt ausgerichtet die Kopplung verlief, es gab da kein Nachschwingen, so dass die Haken sofort in Aktion treten konnten und man das Zusammenziehen der beiden Raumfahrzeuge direkt sehen konnte.

"Tianzhou 3 zur CSS gestartet

Nur wenige Tage nachdem die Crew des Raumschiffs Shenzhou 12 ihre Mission auf der chinesischen Raumstation CSS beendete, laufen mit dem Start des unbemannten Versorgungsraumschiffs Tianzhou 3 bereits die Vorbereitungen zur nachfolgenden Mission Shenzhou 13 an. Diese soll Anfang Oktober starten und in den sechs Monaten auf der Station den Ausbau weiter voranbringen."



Start des CSS-Versorgers Tianzhou 3. (Bild: CCTV)

Weiter im Artikel von Patrick Schemel:
https://www.raumfahrer.net/tianzhou-3-zur-css-gestartet/

Viele Grüße
Rücksturz

Tianzhou-3 ist ja noch an der ISS angelegt ( fast genau 6 Monate, seit 20.09.2021) und soll das auch noch 6 Monate bleiben.
Ist da jetzt, nachdem Tianzhou-2 gestern abgelegt hat, auch wieder ein Umdocken vorgesehen?
Die Nr. 4 soll ja schon in wenigen Wochen anreisen!

TZ-3 koppelt um

Tianzhou-3 legte um 21:02 UTC vom hinteren Dockingport ab und etwa 4 Stunden später um 01:06 UTC  am 20.04 am vorderen Dockingport wieder an.
Ablegen  19.04.2022   21:02 UTC   23:02 MESZ   ---   Anlegen  20.04.2022   01:06 UTC   03:06 MESZ

TZ-3 koppelt um

Gruß, HausD

TZ-3 koppelt um - Ablaufschema ...


                                                                     [CSS]          Ablegen
                                                                                         ~~~ auf Sicherheitsabstand gehen
                                                                                                            bis auf  2 km Abstand gehen
                                                      überholen von TG (TH)
auf 5km vor  TG (TH)
           Annähern bis zum 400m Haltepkt.
                                       Anlegen ~~~~~ [CSS]
                            (im Gif wird danach das Umfüllen von Treibstoff angedeutet  ^...........> )
                                                                                                                                       Bild: CSF/Weibo

(Hinweis: Es gibt zwar ein neues Video von CGTN - aaaber das sind leider keine neuen. aktuellen  Bilder...!)

Gruß, HausD

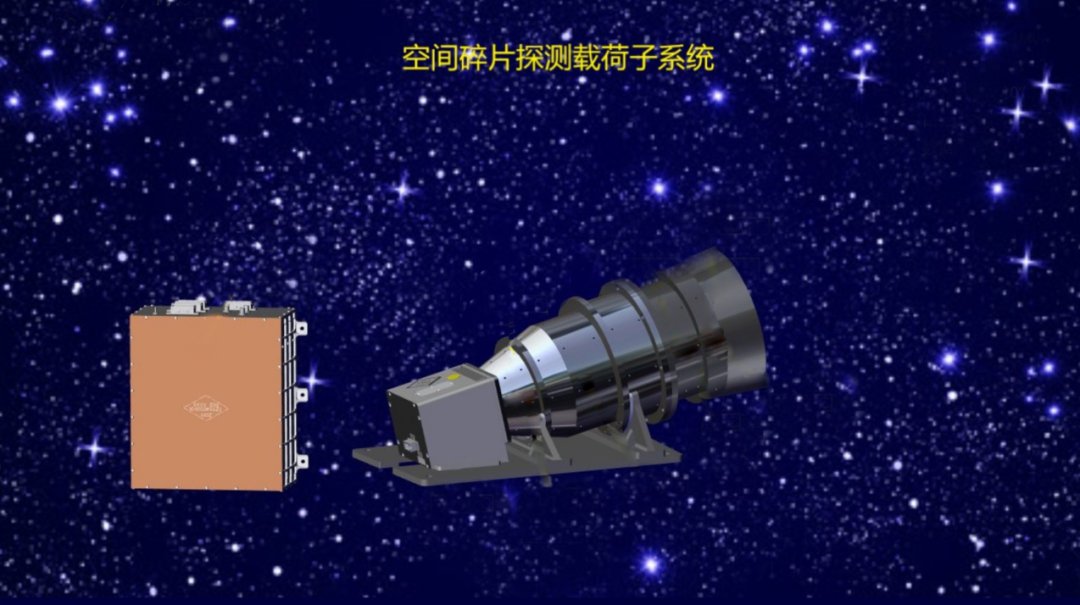

TZ-3 mit Nutzlast zur Trümmererkennung

Da sich Tianzhou-3 dem Ende seiner Lebensdauer nähert, sagt CMSA gestern, am 08.07.2022,, dass das Frachtraumschiff eine Nutzlast zur Trümmererkennung trägt, die über ein optisches Weitfeld-Erkennungssystem, bordeigene Datenverarbeitung und Erkennung von Trümmern mit begrenzter Helligkeit verfügt.             Quelle: CMSA/CSF


Datenverarbeitung und optisches Weitfeld-Erkennungssystem                Bild: CMSA

Am 04.07.2022 hat das Flugleitzentrum BACC in Peking auch schon die Trennung des Frachtraumschiffs Tianzhou-3 vorbereitet. (s. hier)

Gruß, HausD

Ablegen von Tianzhou-3

Tianzhou-3 legte am 17. Juli um 02:59 UTC vom TianHe Kern Modul ab

Verabschieden Sie sich von Tianzhou-3. 👇Diese Konfiguration wird es zumindest im nächsten Jahrzehnt nicht mehr geben.
Tianzhou-3 legte vom TianHe Module ab                                                  CSFlight

Gruß, HausD

Ablegen von Tianzhou-3 (1)

Bei CCTV13 ist eine Zusammenfassung der bisherigen Arbeit von TZ-3 sowie des Ablegens von der CSS gebracht worden.
Daraus einige interessante Bilder:

Die Konfiguration der CSS vor dem Ablegemanöver von TianZhou-3 vom Knotenmodul.

Details

                       TZ-4       -       TH+Knoten       -        TZ-3  ⇾ (Flugrichtung)    Bild: CCTV13/BACC/ed.HausD

Die Ablegezeit von TianZhou-3 auf dem Bildschirm des Flugzentrums BACC in Peking.

Details

Ablegezeit von TianZhou-3 auf dem Bildschirm    Bild: CCTV13/BACC/ed.HausD

Im Hintergrund auf dem Bildschirm des BACC Peking sind die Bahn, die Bahnverfolgungsstation in Südafrika wie auch die Simulationsbilder vom Ablegen zu sehen.

Details

CCTV13 berichtet live aus dem Flugleitzentrum    Bild: CCTV13/BACC/ed.HausD

Gruß, HausD

Ablegen von Tianzhou-3 (2)

Bei CCTV13 ist eine Zusammenfassung der bisherigen Arbeit von TZ-3 sowie des Ablegens von der CSS gebracht worden.
Daraus weitere interessante Bilder:

TianZhou-3 legt langsam von der restlichen Konfiguration ab und entfernt sich vom Knotenmodul der CSS.

Details

TianZhou-3 legt langsam vom Knoten ab            Bild: CCTV13/BACC/ed.HausD


TianZhou-3 legt vom Knoten ab, an dem zum Nadir hin SZ-14 angekoppelt ist.

Details

Am Knoten sieht man das SZ-14 angekoppelt      Bild: CCTV13/BACC/ed.HausD

Ein Mitarbeiter des BACC erklärt vor dem Bildschirm die Bahn, die Kommunikation sowie das, was die SZ-14 Mannschaft im Kernmodul (TH) zu erledigen hat.

Details

CCTV13 berichtet live aus dem Flugleitzentrum    Bild: CCTV13/BACC/ed.HausD

Hier noch ein Detail der Kommunikationsstrecke - rechts :die Bahnverfolgungsstation Chinas in Südamerika.
CSS     ...              379.279 km Höhe                 7.685 km/s  Geschwindigkeit
TZ-3    ...              379.273 km Höhe                 7.685 km/s  Geschwindigkeit

Details

Ein Detail zum Ablegen von TZ-3                Bild: CCTV13/BACC/ed.HausD

Gruß, HausD

@ HausD #41

Dass es diese Konfiguration (TianHe, 2 Tianzhous und 1 Shenzhou) sehr lange nicht mehr geben wird ist eigentlich eine Binsenweisheit, da ja in diesem Halbjahr die beiden Wissenschaftsmodule gestartet werden.

Lange Zeit werden dann TianHe, beide Wissenschaftsmodule, 2 Tianzhous und 2 Shenzhous das beeindruckende Maximum sein, als zeitweise Heimat für bis zu 6 Taikonauten.

Es liegt ja Nahe, dass dies für Jahrzehnte angelegt ist.

Tianzhou-3 ist abgelegt worden und verglüht ...

Gestern, am 27.07.2022, um 11:31 Uhr Peking Zeit, drang das chinesische Frachtraumschiff Tianzhou-3 unter der Kontrolle von Chinas Bodendienstspezialisten in die dichten Schichten der Erdatmosphäre ein und hörte auf zu existieren. Eine kleine Anzahl von unverbrannten Fragmenten fiel in das geplante Gebiet im Südpazifik.            Quelle: CSF




Das  abgelegte Tianzhou-3                                              Bild: CSF
Die Flugdauer des Frachters Tianzhou-3 betrug 309 Tage 20 Stunden 20 Minuten.    (Quelle: BACC/CSF)

Gruß, HausD
