Trägerrakete "Sojus-5"

Hallo

Hier noch ein paar Informationen dazu, die ich auf russianspaceweb.com fand. Laut Anatoly Zak hat man das Methan-Sojus-5 (Feniks) Projekt in Sojus 7 umbenannt und offensichtlich in eine unbestimmte Zukunft geschoben.

Unter dem Namen Sojus-5 läuft jetzt das Projekt, dass vorher Sunkar hieß und laut Zaks Webseite nichts anderes ist, als eine russische "Zenit" mit erhöhter Treibstoffladung (Startmasse 520/534.3 Tonnen gegenüber 474 bei der Zenit).  DIESE Sojus 5 soll, nach Verlautbarung von "RKK Energia", der Träger für PTK Federatsiya werden.
RKK Energia wird als "prime contractor" bezeichnet und bekam den Auftrag, bis 31. März 2018 das "preliminary design" zu entwickeln. Den ersten Teststart mit "PTK Federatsiya" soll es 2022 geben, den ersten bemannten Start 2024. Für so einen sportlichen Zeitplan muss man wohl auf bekannte und schon erprobte Komponenten zurückgreifen.


die alte Sojus-5, jetzt Sojus-7
http://www.russianspaceweb.com/soyuz5.html

Sunkar/Sojus-5
http://www.russianspaceweb.com/sunkar.html
http://www.russianspaceweb.com/soyuz5-lv-ptk.html

viele Grüße
Steffen

Wie Steffen schon schrieb - die Russen brauchen einen Träger für FEDERAZIJA.
Die SOJUS-5 in ihrer jetzigen Form passt da genau.
Übrigens sind die kompletten Unterlagen Anfang Dezember von der staatliche Kommission bestätigt und angenommen worden.
ENERGOMASCH wird das erste spezielle RD-171MV-Triebwerk ab 2019 testen.
Eine Angabe über die Produktionskosten der SOJUS-5 macht mich schon stutzig: 25 Millionen Dollar.
Das wäre in diesem Segment unschlagbar.

S7 hat übrigens den "Kaufwillen" für 50 (in Worten: Fünfzig) SOJUS-5 mit einer Option auf weitere 35 Träger ausgegeben.
Noch dazu: S7 scheint viele Startaufträge in Aussicht zu haben. Die Lücke bis zur SOJUS-5 sollte noch mit der ZENIT gefüllt werden, aber in den USA zusammengebaut. Es müssen aber sehr große Schwierigkeiten noch vorliegen. ENERGOMASCH hat die Lieferung der RD-170 zugesagt.

...
Noch dazu: S7 scheint viele Startaufträge in Aussicht zu haben. Die Lücke bis zur SOJUS-5 sollte noch mit der ZENIT gefüllt werden, aber in den USA zusammengebaut. Es müssen aber sehr große Schwierigkeiten noch vorliegen. ENERGOMASCH hat die Lieferung der RD-170 zugesagt.

Verstehe ich das richtig? Zenit in den USA montiert? Oder meinst Du in den USA zusammengebaute Triebwerke?

Gruß   Pirx

Gesagt wurde: Die Endmontage.

Danke an alle für die zusätzlichen Infos. Übersichtlicher wird das Ganze nicht gerade mit diesem hin und her bei den Typenbezeichnungen. Ob es jemals zu einer Sojus mit Methanantrieb kommen wird steht somit erstmal weiter in den Sternen. Obwohl, mit der ursprünglichen Sojus hat all das, was jetzt unter diesem Namen präsentiert wird, ohnehin nichts mehr zu tun.

Gruß, Wilga35

Entwurf für "Sojus-5" angenommen

Heute, am Vorabend des 12.04.2018, wurde die Machbarkeitsstudie zur neuen Trägerrakete "Sojus-5" vor einer Kommision von ROSKOSMOS vorgestellt und von dieser angenommen.

Die technischen Daten der Soyuz-5:
- die Startmasse beträgt etwa 530 Tonnen,
- die Länge beträgt 61,87 Meter (mit Federazija 65,9 m),
- der Durchmesser beträgt 4,1 m,
- Triebwerk der ersten Stufe    RD171MW,
- Triebwerk der zweiten Stufe  RD0124MS
- Treibstoffbestandteile: LOX , Naphthyl
- Nutzlast-Masse in den LEO von Baikonur aus    etwa 18 Tonnen.

Dazu ein Bild von ENERGIA:


Soyuz-5 mit dem Raumschiff  "Federazija", Länge 65,9 m            Foto: Energia

Gruß, HausD

Interessant noch:
Es gab zuvor noch einmal eine "Überarbeitung" - welche allerdings keinen Einfluss auf den Zeitplan hat.
Die Kostenanalyse und -Vorgabe wurde korrigiert. Der Preis für einen Träger soll zw. 30 und 35 Mill. $ liegen.
Um mal bei Preisen zu bleiben:
Der Preis für eine SOJUS-2.1a liegt derzeit bei 1,22 Milliarden Rubel - also etwa 20 Millionen € - ohne Startkosten.

Vielleicht passt das hierher:

Телестудия Роскосмоса

Gruß Hegen

Video-Text

Die Arbeit an der Rakete „Sojus-5“ wurden mit der Vetragsunterzeichnung im KOSMOS-Pavillion der WDNCh begonnen - so Dmitri Rogosin.


Den Staatsvertrag unterschrieben Roskosmos und ENERGIA                       Foto: Roskosmos

Nach dem Vertragsabschluss twitterte Rogosin:
"Danach fangen wir an, an der Schwerlastrakete zu arbeiten.
Dies wird die gesamte Raketen- und Raumfahrtindustrie mobilisieren, aktualisieren und unsere leistungsfähigen Konstruktions- und Produktionskapazitäten nutzen."

Gruß, HausD

Neuigkeiten zu "Sojus-5"

Zur Erinnerung die "Sojus-5" ist eine Kommerzielle Trägerrakete im Gegensatz zu "Anagara", die im Auftrag bzw. für das Russische Militär entwickelt und gebaut wird soll sich die "Sojus-5" auf dem Kommerziellen Markt behaupten.

Die Dokumentation und der Entwurf des "RD-171MV" Triebwerks für die Erste Stufe der "Sojus-5" wurden letztes Jahr beendet und nun entstehen die ersten drei Triebwerke bei Proton-PM und NPO Energomash.
Quelle: 1 - https://www.roscosmos.ru/26857/ ; 2 - https://www.roscosmos.ru/28610/


Am 12 Februar gab es eine Roscosmos Meldung, dass bei NPO Energomash die Experimentelle Arbeit an der Entwicklung und Fertigung des Oberstufen Triebwerk"RD-0124MS" für die Zweite Stufe der "Sojus-5" begonnen wurden. Das "RD-0124MS" benutzt Naphthyl als Treibstoff und flüssig Sauerstoff als Oxidator. Diese Kombination ermöglicht ein Schub vom 60t im Gegensatz zu das "RD-0124A" welches nur 30t Schub erreichte.
Quelle: https://www.roscosmos.ru/28039/


Am 30 Juli wurde ein Vertrag zum Projekt "Baiterek" zwischen RKK Energia und Kasachischen SP Baiterek unterzeichnet. "Baiterek" sieht die Modernisierung der "Zenit-M" Startanlage in Baikonur für "Sojus-5" vor.
Quelle: https://www.roscosmos.ru/28901/


Am 7 August meldet Roscosmos und Rogozin in einem Tweet, dass das RCC Progress in Samara die Arbeit für die Fertigung der "Sojus-5" Trägerraketen fortsetzt. So werden Derzeit drei Rührreibschweiß Anlagen für die "Sojus-5" und "Sojus-6" Fertigung getestet.
Quelle: https://www.roscosmos.ru/28783/

---

Bitte an die Mods: wäre es nicht sinnvoll den Thread nun da es kein Konzept mehr ist nach "Unbemannte Raumfahrt" zu verschieben und in Trägerrakete "Sojus-5" umzubenennen?

Neuigkeiten zum Jungfernflug der "Sojus-5"

Der Jungfernflug ist für 2023 von Baikonur aus vorgesehen. Dies wurde in einem aktuellen Interview mit Rogozin gemeldet und in einem Video zu der Vertragsunterzeichnung vom Projekt "Baiterek" von Roscosmos TV veröffentlicht. In dem Besagten Videomaterial sieht man aktuelle Aufnahmen der "Zenit" Startanlage und eine kurze Animation eines " Sojus-5" Starts.

&feature=emb_title
Bilder von der "Zenit" Startanlage und "Sojus-5" ab Minute 3:40

Unterzeichnung des Vertrages

Auf dem Kosmodrom Baikonur fand vor dem Diorama des Kosmodroms die Zeremonie zur Unterzeichnung der Vereinbarung über den Abschluss eines Vertrags zwischen der RKK "Energia"  und dem Joint Venture "Baiterek" über die Erbringung von Dienstleistungen zur Schaffung des Weltraumraketenkomplexes "Baiterek" durch Russland und Kasachstan statt.                                    Quelle: Admin.-Baikonur-VK


  Die Vertreter des Joint Venture "Baiterek" und dem RKK "Energia" bei der Unterzeichnung            Bild: Admin-Baikonur

Gruß, bleibt gesund und dabei auch locker, nicht aber tot-übermütig, HausD

Erstes "Sojus-5" Flugexemplar gegen ende 2022

Laut einer Meldung vom "Army-2020 Forum" sollen die ersten zwei "Sojus-5" Flugexemplare gegen Ende 2022 und Anfang 2023 fertiggestellt sein. Diese können im Rahmen von "Baiterek" von Baikonur oder voraussichtlich auch von "Sea-Launch" gestartet werden. "Sea-Launch" nimmt der Zeit als ein Jointventure von S7 Space, Roscosmos und Rosatom Form an.

In einem Interview geht der General Direktor von RKZ "Progress" auf "Sojus-5" ein, diese ist eine komplette neue Trägerrakete d.h. neu Avionik(neu Generation), Struktur, Fertigung, Materialien( z.B. R-1580 Alu. Legierung) und nur das Triebwerk "RD-171MW" basiere auf dem Triebwerk der Zenit.



Abb.1 Legierung "R-1580" im Vergleich zu andren AlMG Legierungen - Credits:"Rusal" Präsentation S.7
Tabelle: Bezeichnung der Legierung; Werkstoffzustand; Zugfestigkeit in [MPa]; Ersatzstreckgrenze in [MPa]; müsste Bruchdehnung sein

Zu der neuen Aluminium Legierung "R-01580" gibt es Details und es gibt sogar weiteres Interesse aus dem Schiffbau, sowie Anwendungen im Flugzeugbau, Fahrzeugbau und Brückenbau. Grund sind die gute Mechanischen- und Plastischen-Werkstoffeigenschaffen bei geringen Kosten für die Legierung, sowie eine gute Korrosionsbeständigkeit. Dabei handelt es sich um eine Aluminium-Magnesium Legierung mit Anteilen von Scandium und Zirkonium. So konnte der Anteil von Scandium( 0,12%) in der Legierung zu Vorgänger Legierung "1570C" halbiert werden, was die Legierung zusätzlich wirtschaftlicher macht. Hauptmerkmale sind die hervorragenden Schweißeigenschaften, sowie das Verhalten bei Verschiedenen Temperaturen wie z.B. eine Zugfestigkeit von 156 MPa bei 370°C.

Quellen:
1. http://www.sib-science.info/ru/heis/novyy-splav-06032019
2. http://research.sfu-kras.ru/sites/research.sfu-kras.ru/files/Otzyv_of._opponenta_Belov_N.A._.pdf

Erstes RD-0124MS in Woronesch hergestellt

Das erste Modell des Raketentriebwerks RD-0124MS, das für den Einsatz als Teil er zukünftigen Inlandsrakete "Sojus-5" entwickelt wurde, ist in Woronesch hergestellt worden.
Das hergestellte Modell ist für dynamische Tests der Raketenstufe vorgesehen, die eine der Stufen bei der Schaffung eines neuen Raketen- und Weltraumkomplexes darstellen. Gleichzeitig mit der Herstellung des ersten Modells des Motors schließt das Unternehmen die Montage einer Versuchsanlage ab, die den Brennraum des Triebwerks mit einer zylindrischen Düse umfasst. ie Brenntests werden Anfang nächsten Jahres am Feuer-Prüfstand in Woronesch stattfinden.
Das Triebwerk besteht aus zwei Blöcken, die sich auf einem gemeinsamen Rahmen befinden. Jeder Block enthält zwei Brennkammern. Das Triebwerk sorgt für Bewegungen der Kammern in zwei Ebenen sowie für das Arbeiten, wenn eine der Einheiten ausgeschaltet ist.                                     Quelle: VK Roskosmos


Modell des Raketentriebwerks RD-0124MS                                                       Foto: Roskosmos

Gruß, bleibt gesund und locker, dabei aber auch gesundheitsbewusst ddiszipliniert, HausD

«Sojus-5»: Ausrüstung wird installiert

Bei Roskosmos wird berichtet, dass die Reibrührschweiß-Ausrüstung für den Sojus-5 Bau bei Progress/Samara installiert wird:
Im RRZ Progress Samara(Roskosmos) wurde mit der Montage von Anlagen für das Reibrührschweißen begonnen.
Die Mitarbeiter des Unternehmens SESPEL  haben Messungen, Tests durchgeführt.
Derzeit wurde die Installation der Bettung, der Drehtische und der Ankerringe durchgeführt.
Außerdem wird an der Montage der Schaltschränke gearbeitet.  ...


Fundamentlager für die neue Reibrührschweiß-Einrichtung                                             Bild: RRZ Progress Samara/Roskosmos


Einmessen der Bettung in der Halle                                                                              Bild: RRZ Progress Samara/Roskosmos

Gruß, bleibt gesund und locker, dabei aber auch gesundheitsbewusst diszipliniert, HausD

Erster Halbtank vor dem Test

Der erste Halbtank für die Sojus-5-Rakete steht zum Testen bereit, so schreibt Roskosmos.




Der zu testende Halbtank für die Sojus-5 vor dem Teststand beim RRZ Progress        Fotos: RRZ Progress/Roskosmos

Im Februar 2021 schlossen die Werkstätten des RRZ Progress/Roskosmos  (Samara) das Schweißen der LOX-Baugruppe der ersten Stufe für die Sojus-5-Trägerrakete ab.

Strukturell besteht der Halbtank aus einem unteren Boden, vier zylindrischen Schalen mit einem Durchmesser von 4 100 mm und einer oberen technologischen Schale, die beim Test erforderlich ist. ... Die Tests sind vorgesehen, um die in der Konstruktionsdokumentation festgelegten Eigenschaften zu bestätigen.

Gruß, bleibt gesund und locker, dabei weiter gesundheitsbewusst diszipliniert, HausD

Von der Rakete sind wohl vorerst nur 3 Exemplare in Planung (habeich im russischen Forum so gelesen). Die Rakete steht und fällt mit ihren Startplätzen. Derzeit Umbau von Platz 45 in Baikonur, zusammen mit Kasachstan, (bauen die dort wirklich schon?) und wenn es Geld gibt, irgendwann einmal die alte SeaLaunch-Plattform. Aber alles kostet enorme Summen und hängt an Startaufträgen, die es in genügender Anzahl nicht gibt. Die unheiligen Satellitenkonstellationen, die gerade im Aufbau sind, werden die Geo-Satelliten nicht fördern, eher verdrängen. Und in den westlichen Markt einzudringen ist durch die Sanktionen schwierig.

Triebwerk RD-0124MS für "Sojus-5" getestet

Hier gibt es einen Beitrag zum Triebwerkstest auf dem Prüfstand in Woronjesch.

Gruß, bleibt weiterhin gesund und locker, HausD

RZ «Pogress» schloss Schweißen des LOX-Tanks für «Sojus-5» ab

Im Raumfahrt-Zentrum "Progress" (Roskosmos, Samara) wurde der Oxidationsmitteltank (LOX-Tank) der ersten Stufe für die neue Trägerrakete Sojus-5 geschweißt und geprüft.
Bei der durchgeführten Röntgeninspektione wurde die fehlerfreie Ausführung der Schweißnähten bestätigt.


Verschweissen einer Sektion an der LOX-Einfüllung

Im Raumfahrt-Zentrum "Progress" wurde ein Muster des Oxidationsmitteltanks der Sojus-5-Rakete in originaler Größe mit einem Durchmesser von 4100 mm hergestellt. Nach der Installation der In-Tank-Ausrüstung wird der Tank "O" zur dynamischen Prüfung an das Zentrale Wissenschaftliche Forschungsinstitut für Maschinenbau (ZNIIMasch/Roskosmos) geschickt.


Der  LOX-Tank und der Schweißplatz im Raumfahrt-Zentrum "Progress"                          Fotos: RZ "Progress"/Roskosmos

Die Starts der neuen Trägerrakete sind vom Kosmodrom Baikonur aus im Rahmen des russisch-kasachischen Projekts "Baiterek" geplant.                                                   Quelle: RZ "Progress"/Roskosmos

Gruß, bleibt gesund und locker, dabei weiter gesundheitsbewusst diszipliniert, HausD

Zweiter Triebwerkstest des RD-171MW

Bei Energomash wurden die Zündtests des zweiten Raketentriebwerks RD-171MW erfolgreich abgeschlossen.
Von Energomash wurde das Triebwerk RD-171MW aus dem Brennstand heraus in die Stadt Samara geschickt.
In Kürze wird die erste Stufe der Sojus5-Trägerrakete im RKK Progress zusammengebaut und das Triebwerk wird im Rahmen der ersten Stufe der Rakete einer Reihe von Tests unterzogen.               Quelle: Roskosmos

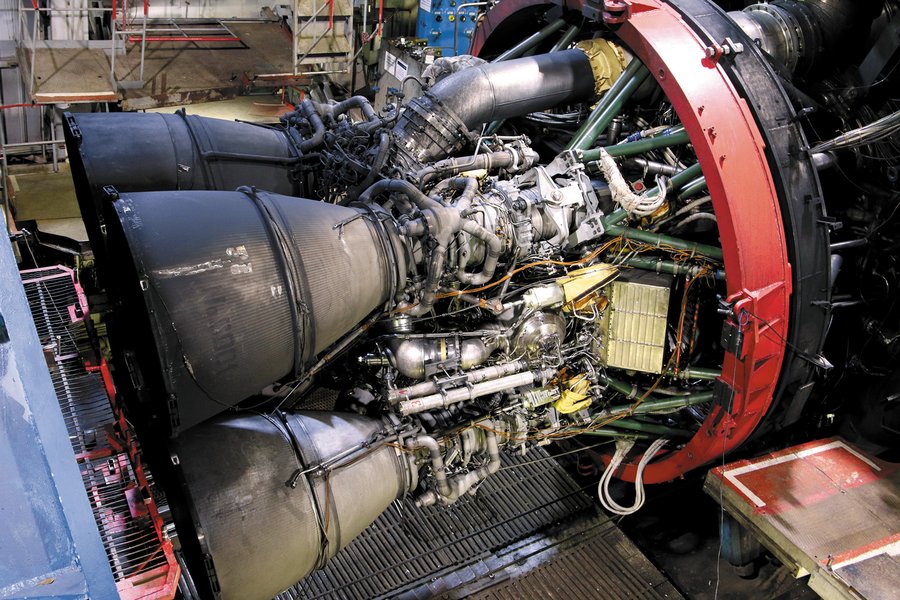

Triebwerk RD-171MW aus dem Brennstand heraus              Foto: twitter Roskosmos

Gruß, HausD

Statische Tests der Treibstofftanks der ersten Stufe

Beim RKK Progress (Roskosmos) wurden eine Reihe von statischen Tests der Treibstofftanks der ersten Stufe der zukünftigen Trägerrakete Sojus-5 abgeschlossen.


Treibstofftanks der ersten Stufe derSojus-5                                Bild: AEX/Progress/Roskosmos

Bei den statischen Tests der Prototypen des LOX-Tanks wurde die vorgegebene Festigkeit und Steifigkeit der Strukturelemente bestätigt.
Beim Test eines der beiden Prototypen wurde dessen Konstruktion durch zusätzlichen internen Prüfdruck zum Versagen gebracht. Das Testergebnis bestätigte die Richtigkeit aller konstruktiven Lösungen für den oberen und unteren Tankboden und deren Andockung an die Karosserie.
Die nächste Arbeitsphase werden dynamische Vibrationsfestigkeitstests sein, die am ZNIIMash (Roskosmos) in Koroljow, Region Moskau, durchgeführt werden.                               Quelle: Aviation Explorer

Gruß, HausD

"Energomash" (Roskosmos) hat gemäß den vertraglichen Verpflichtungen das RD-171MV-Raketentriebwerk an das RZ "Progress" (Samara, Roskosmos) geschickt, wo es am 25.10.2021 in die Montage mit der ersten Stufe der perspektivischen Trägerrakete Sojus-5 ging.                         Quelle: Energomash/Roskosmos


Verpackung  dss RD-171MV-Raketentriebwerks zum Versand


Die Fahrt des Pakets zur Versandstelle ...


... einem Bahnhof, denn nach Samara geht es per Bahn                 Fotos: Energomash/Roskosmos

Gruß, HausD

Wieder ein neuer Film mit Sojus 5 und Folgenden:



Titel "Warum Roskosmos die neue russische Sojus-5-Rakete für besser hält als die amerikanische Falcon 9" (Google Übersetzung des Titels)- Hauptargument die Rakete ist billiger

Gruß Hegen

Pro gebaute Rakete oder pro Start?

Pro gebaute Rakete oder pro Start?

Pro Start SpaceX 62 Mio Dollar vs Sojus-5 56 Mio Dollar
